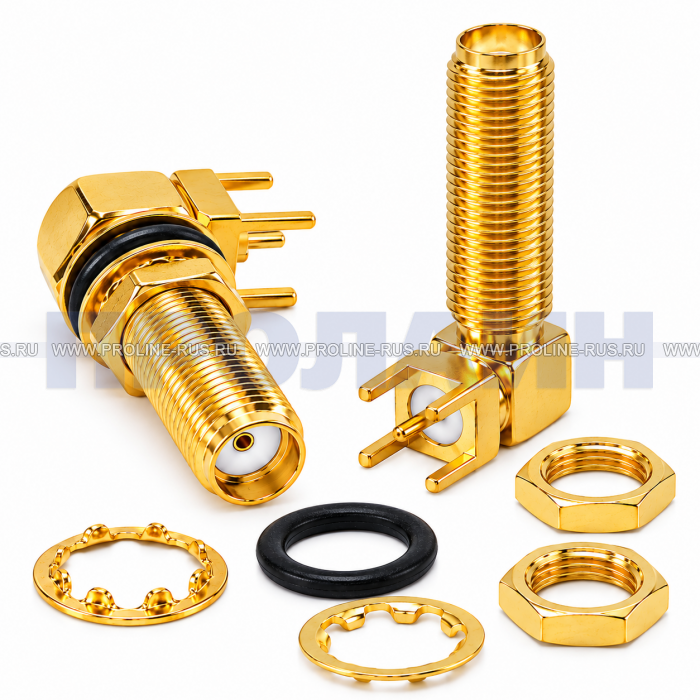

Разъем угловой на корпус, с гайкой, под пайку SMA(м)-KWE-H

Исполнение SMA-F с резьбой 1/4-36UNS-2A обеспечивает плотное механическое соединение с ответной частью. Разъем рассчитан на работу в высокочастотных цепях с волновым сопротивлением 50 Ом и может применяться в антенных трактах, радиомодулях, устройствах беспроводной связи, измерительном оборудовании и другой радиоэлектронике.

Основные параметры SMA(м)-KWE-H: тип контакта — гнездо (мама); исполнение — угловое; крепление — на корпус с гайкой; подключение — пайка; волновое сопротивление — 50 Ом; рабочее напряжение — 335 В; рабочая частота — до 18 ГГц; глубина — 28 мм.

Преимущества углового SMA-разъема на корпус

Главная особенность SMA(м)-KWE-H — сочетание угловой конструкции, корпусного крепления и подключения под пайку. Такое исполнение позволяет рационально использовать внутреннее пространство прибора и удобно выводить высокочастотный интерфейс непосредственно на наружную панель устройства.

• Угловая конструкция помогает уменьшить необходимое пространство за панелью и упрощает компоновку электронного устройства.
• Монтаж на корпус с гайкой обеспечивает механическую фиксацию разъема независимо от внутренних элементов платы.
• Тип SMA-F, гнездо (мама) подходит для подключения соответствующих SMA-штекеров и кабельных сборок.
• Волновое сопротивление 50 Ом соответствует распространенному стандарту радиочастотных трактов.
• Рабочий диапазон до 18 ГГц позволяет использовать разъем во многих высокочастотных устройствах.
• Подключение пайкой удобно при изготовлении, ремонте и модернизации радиоэлектронного оборудования.
• Резьбовая фиксация SMA обеспечивает устойчивое соединение ответных частей и снижает вероятность случайного отсоединения.
• Компактные размеры делают разъем подходящим для небольших корпусов, модулей и приборных панелей.

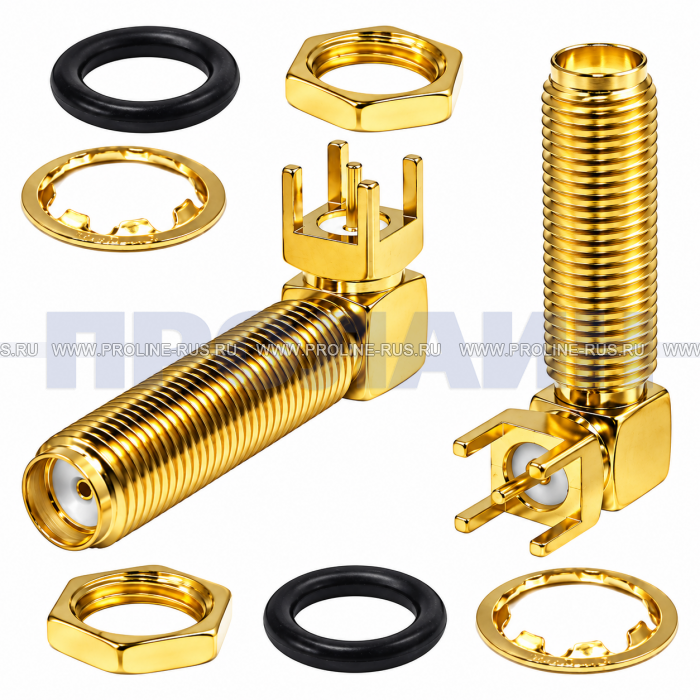

Конструкция и материалы SMA(м)-KWE-H

Корпус разъема выполнен из бронзы, центральный контакт — из бериллиевой меди. Контакт имеет золотое покрытие толщиной не менее 0,76 мкм по никелевому подслою, а в качестве изолятора используется тефлон. Такое сочетание материалов применяется в высокочастотных соединителях, где важны стабильный электрический контакт, механическая прочность и сохранение параметров при многократных подключениях.

Заявленное контактное сопротивление составляет не более 3 мОм, сопротивление изоляции — не менее 5000 МОм, диэлектрическая прочность — 1500 В. Рабочий температурный диапазон составляет от −65 до +165 °C, а ресурс соединений и разъединений — не менее 500 циклов.

Где применяется разъем SMA мама 50 Ом

Корпусной SMA-разъем востребован там, где требуется вывести высокочастотный вход или выход на наружную стенку оборудования и получить компактное разъемное соединение. SMA(м)-KWE-H может использоваться как антенный разъем, интерфейс радиочастотного модуля или соединительный элемент RF-тракта.

• антенные входы и выходы радиоэлектронного оборудования;
• GSM, 3G, 4G/LTE и другие устройства с внешними антеннами;
• Wi-Fi и беспроводные радиомодули;
• GPS и ГЛОНАСС оборудование;
• радиостанции, приемники и передатчики;
• радиомодемы и телеметрические устройства;
• измерительное и лабораторное оборудование;
• генераторы и анализаторы высокочастотных сигналов;
• антенные усилители, делители и согласующие устройства;
• промышленные контроллеры и системы автоматизации;
• охранное, телекоммуникационное и специализированное электронное оборудование;
• разрабатываемые, ремонтируемые и модернизируемые RF-модули.

Корпусной монтаж SMA(м)-KWE-H с гайкой

SMA(м)-KWE-H устанавливается в отверстие корпуса или панели и фиксируется гайкой. Такое крепление позволяет воспринимать механическую нагрузку от подключения ответного SMA-разъема корпусом оборудования, а не только внутренними паяными соединениями.

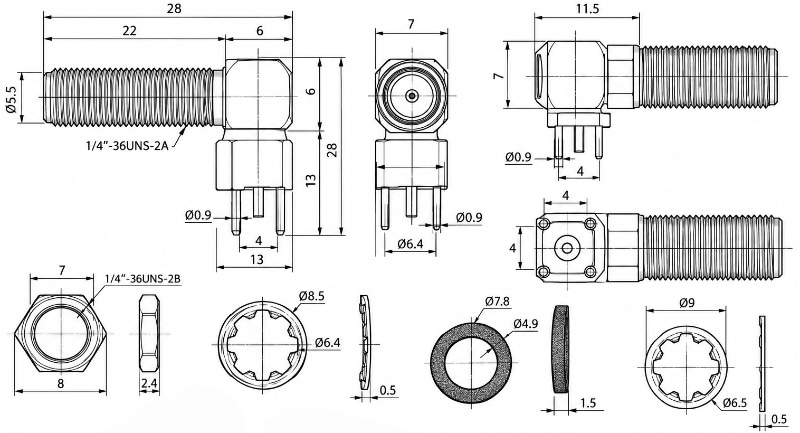

При проектировании панели следует учитывать фактические монтажные размеры разъема, толщину стенки корпуса, положение уплотнительного кольца и необходимое пространство для угловой части и выводов. Перед серийным изготовлением корпуса рекомендуется обязательно сверить монтажное отверстие и расположение выводов с фактическим экземпляром или техническим чертежом изделия.

Пайку рекомендуется выполнять с аккуратным прогревом контактных площадок, не допуская продолжительного перегрева изолятора. После монтажа следует проверить отсутствие замыкания между центральным контактом и корпусом, надежность пайки и механическую фиксацию гайки.

Как выбрать SMA-разъем для оборудования

При выборе SMA-коннектора важно учитывать не только обозначение SMA, но и пол контакта, способ установки, направление корпуса и способ подключения. Для SMA(м)-KWE-H используется исполнение гнездо (мама), угловое, на корпус, с гайкой, под пайку.

Если требуется именно компактное угловое подключение через стенку корпуса, SMA(м)-KWE-H является подходящим конструктивным вариантом. Для прямого подключения или монтажа на фланец в каталоге Proline-Rus представлены другие исполнения серии SMA.

Перед заказом рекомендуется проверить тип ответного коннектора. Обычные SMA и RP-SMA имеют похожую геометрию резьбового соединения, однако отличаются конфигурацией центрального контакта, поэтому при подборе важно ориентироваться именно на тип контактной части, а не только на внешний вид разъема.

Другие высокочастотные разъемы SMA в Proline-Rus

Посмотреть полный ассортимент можно в разделе высокочастотные разъемы SMA. Если нужен другой способ крепления или прямое исполнение, сравните SMA(м)-KWE-H с близкими конструктивными вариантами.

• SMA(м)-KFD4 — прямой разъем-гнездо на корпус с четырехточечным фланцем, под пайку.
• SMA(м)-KFD2 — корпусной SMA-разъем с двухточечным фланцем, под пайку.
• SMA(м)-KE-A — прямой SMA-разъем гнездо на корпус, под пайку.
• SMA(м)-KE-B — еще один вариант прямого корпусного SMA-разъема под пайку.

Для более широкого выбора коаксиальных соединителей перейдите в раздел высокочастотные разъемы и адаптеры или в общий каталог разъемов и переходников.

Почему SMA(м)-KWE-H удобен для компактной аппаратуры

В прямом корпусном разъеме внутренняя часть располагается по одной оси с внешним соединением. Угловая конструкция SMA(м)-KWE-H изменяет направление внутреннего подключения примерно на 90°, что может быть особенно удобно при небольшой глубине корпуса или плотной компоновке элементов.

Это позволяет использовать свободное пространство вдоль платы или стенки устройства и уменьшить необходимость изгибать внутренний кабель сразу после разъема. Корпусное крепление гайкой при этом обеспечивает отдельную механическую фиксацию соединителя.

Купить угловой SMA-разъем мама на корпус

Заказать разъем SMA(м)-KWE-H можно непосредственно в интернет-магазине Proline-Rus. Модель подойдет для проектов, где требуется SMA гнездо 50 Ом, угловая конструкция, крепление на корпус с гайкой и подключение под пайку. Перед заказом сравните конструкцию, тип центрального контакта и монтажные размеры с требованиями вашего оборудования.

Если требуется другой вариант корпуса или крепления, воспользуйтесь разделом разъемов SMA, где представлены прямые, угловые, фланцевые и кабельные исполнения.
