Разъем прямой на корпус, под пайку SMA(м)-KE-B |
|
Товар в наличии
68 руб.
Условия доставки
арт.: 290391
|
||||
| Компании более 10 лет | Доставка по всей России | Техническая поддержка | Русифицированное ПО | Более 100 000 товаров |
О товаре

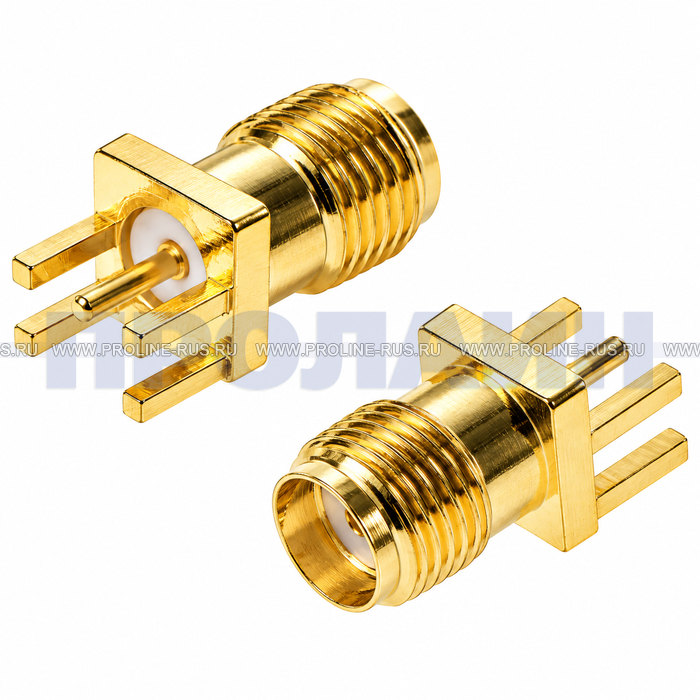

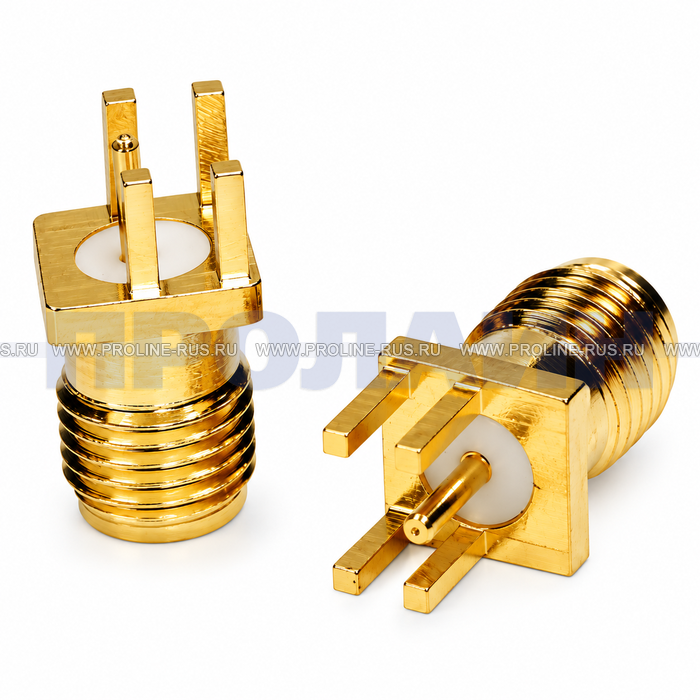

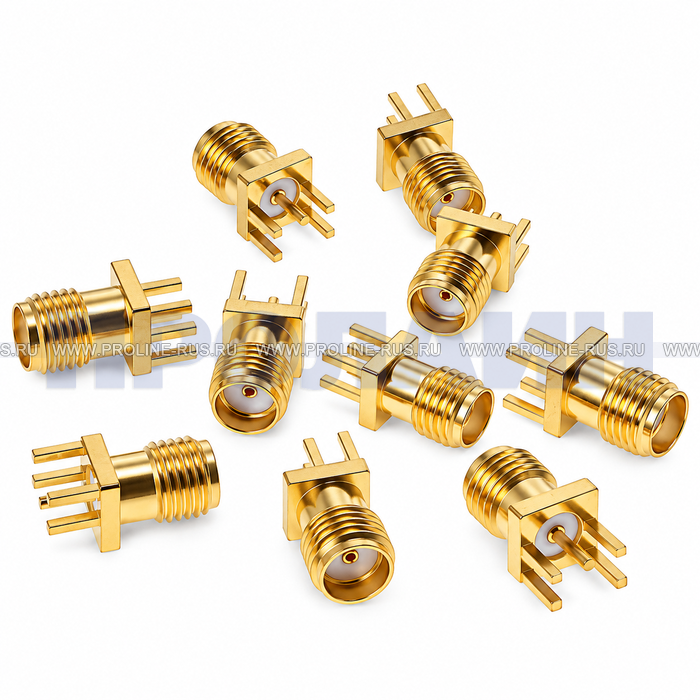

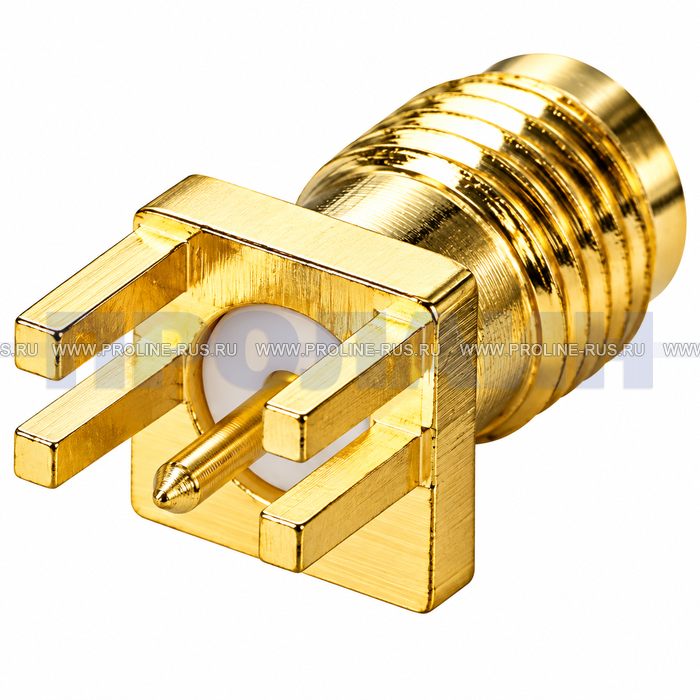

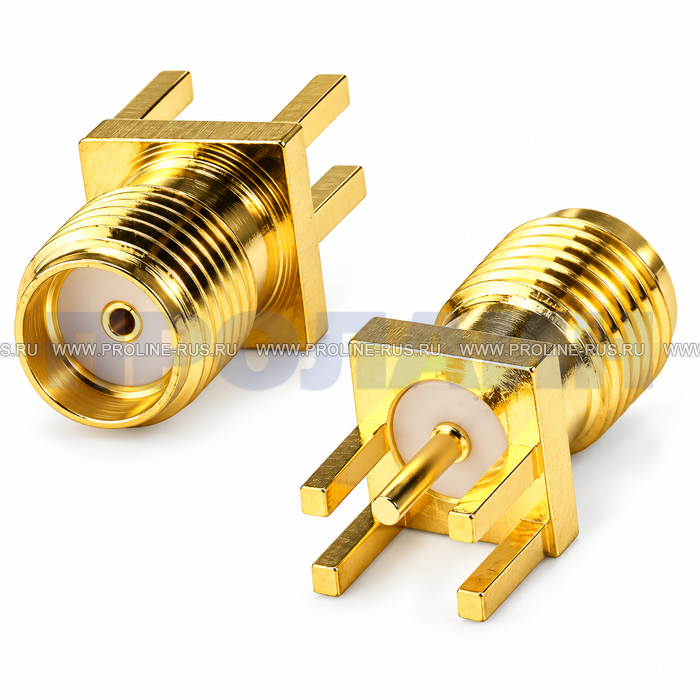

Разъем прямой на корпус под пайку SMA(м)-KE-B — компактный прямой высокочастотный разъем SMA-F типа «гнездо (мама)» для установки на корпус радиоэлектронного устройства и подключения методом пайки. Модель предназначена для передачи ВЧ- и СВЧ-сигналов с волновым сопротивлением 50 Ом и подходит для антенных трактов, радиомодулей, средств связи, измерительной техники и другой аппаратуры, где важны небольшие размеры, надежный контакт и стабильность высокочастотного соединения.
Разъем выполнен в прямом корпусном исполнении и имеет резьбовой интерфейс SMA-F 1/4-36UNS-2A. Рабочий диапазон достигает 18 ГГц, а подключение внутренних контактов пайкой позволяет использовать SMA(м)-KE-B непосредственно в электронных устройствах и на печатных платах. Другие варианты представлены в разделе высокочастотных разъемов SMA и общей категории высокочастотных разъемов и адаптеров.
Особенности прямого разъема SMA(м)-KE-B
Конструкция SMA(м)-KE-B рассчитана на жесткое размещение разъема на корпусе или в составе электронного модуля. Резьбовое соединение SMA обеспечивает надежную механическую фиксацию ответного разъема, а компактные размеры позволяют использовать коннектор в устройствах с плотной компоновкой компонентов.
- Тип: SMA-F, гнездо (мама).
- Исполнение: прямое, на корпус.
- Подключение: пайка.
- Сопротивление: 50 Ом.
- Рабочее напряжение: 335 В.
- Диапазон частот: до 18 ГГц.
В отличие от кабельных SMA-коннекторов, корпусное исполнение удобно для формирования внешнего антенного или измерительного входа непосредственно на приборе. Такой способ монтажа уменьшает количество промежуточных соединений и позволяет аккуратно организовать высокочастотный тракт внутри устройства.
Технические характеристики SMA(м)-KE-B
Модель сочетает металлический корпус, высокочастотный изолятор и позолоченный контакт. Параметры рассчитаны на эксплуатацию в радиоаппаратуре и электронных цепях, где требуется надежное согласованное соединение.

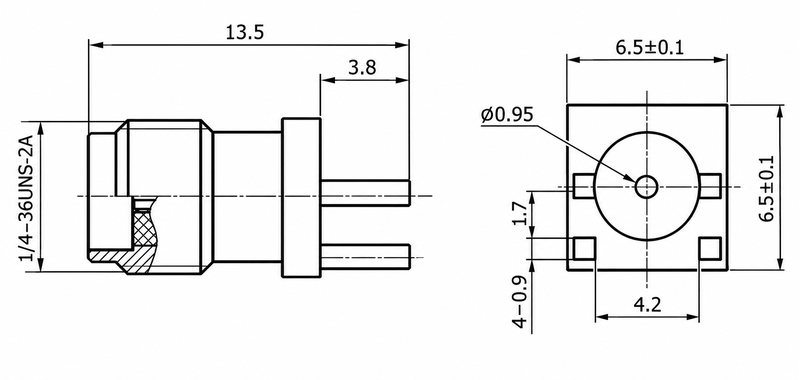

Полные технические характеристики SMA(м)-KE-B
- Тип разъема: SMA-F.
- Тип контакта: гнездо (мама).
- Резьба: 1/4-36UNS-2A.
- Конструктивное исполнение: прямое.
- Способ установки: на корпус.
- Способ электрического подключения: пайка.
- Диапазон рабочих частот: до 18 ГГц.
- Волновое сопротивление: 50 Ом.
- Рабочее напряжение: 335 В.
- Контактное сопротивление: не более 3 мОм.
- Сопротивление изоляции: не менее 5000 МОм.
- Диэлектрическая прочность: 1500 В.
- Материал корпуса: бронза.
- Материал контакта: бериллиевая медь.
- Покрытие контакта: золото не менее 0,76 мкм по никелю.
- Материал изолятора: тефлон.
- Рабочая температура: от −65 до +165 °C.
- Ресурс соединений и разъединений: не менее 500 циклов.
- Глубина: 13,5 мм.
- Комплектация: разъем — 1 шт.
Для чего применяется высокочастотный разъем SMA 50 Ом
Разъем SMA используется для соединения элементов высокочастотного тракта с минимизацией потерь и сохранением согласования линии. SMA(м)-KE-B особенно удобен там, где наружная часть устройства должна иметь компактный резьбовой RF-интерфейс, а соединение внутри корпуса выполняется пайкой.
Основные области применения SMA(м)-KE-B
- антенные входы и выходы радиоэлектронного оборудования;
- Wi-Fi, GSM, LTE, GPS и другие беспроводные модули;
- радиопередатчики и радиоприемники;
- системы телеметрии и дистанционного управления;
- измерительное и лабораторное оборудование;
- генераторы и приемники высокочастотных сигналов;
- охранные и телекоммуникационные устройства;
- промышленная электроника;
- антенные усилители и согласующие устройства;
- макетирование и разработка ВЧ- и СВЧ-аппаратуры;
- ремонт и модернизация радиооборудования.
Для получения стабильных характеристик всего тракта важно использовать совместимые компоненты одного волнового сопротивления. Если устройство рассчитано на линию 50 Ом, кабель, ответная часть, переходник и остальные элементы RF-тракта также должны соответствовать требованиям конкретной системы.
Монтаж SMA(м)-KE-B и подключение под пайку
При установке высокочастотного разъема важно обеспечить не только надежную пайку, но и правильную геометрию RF-тракта. Центральный проводник желательно соединять максимально коротким участком, а общий проводник и экран — располагать с минимальной паразитной индуктивностью.
Рекомендации по установке и пайке
- перед монтажом сверить посадочные размеры разъема с печатной платой или корпусом;
- установить SMA(м)-KE-B без механического перекоса;
- обеспечить надежную фиксацию корпусных контактов;
- не допускать перегрева тефлонового изолятора при пайке;
- сделать сигнальное соединение максимально коротким;
- избегать длинных неэкранированных участков проводника;
- после монтажа проверить отсутствие замыкания центрального контакта на корпус;
- для работы на высоких частотах учитывать геометрию дорожки, заземление и волновое сопротивление печатной платы;
- перед подключением убедиться в механической совместимости ответного SMA-коннектора.
Как правильно выбрать SMA-разъем
При покупке SMA-коннектора недостаточно учитывать только внешний вид. Разъемы могут отличаться типом центрального контакта, способом монтажа, направлением подключения, способом фиксации на корпусе и предназначением для определенного кабеля.
Для SMA(м)-KE-B ключевыми параметрами являются исполнение SMA-F, прямое направление подключения, корпусной монтаж, пайка и волновое сопротивление 50 Ом. Если требуется другой способ установки, можно выбрать исполнение с гайкой, угловую модель или фланцевый корпусной разъем.
Что проверить перед заказом SMA-разъема
- тип интерфейса SMA и полярность;
- штекер или гнездо;
- волновое сопротивление линии;
- максимальную рабочую частоту;
- прямое или угловое исполнение;
- монтаж на корпус, плату или кабель;
- пайку, обжим или комбинированный способ подключения;
- тип и диаметр коаксиального кабеля, если используется кабельное исполнение;
- посадочные размеры и расположение монтажных контактов;
- условия эксплуатации и рабочий температурный диапазон.
Другие разъемы SMA в каталоге Proline-Rus
Если конструкция SMA(м)-KE-B не соответствует расположению платы или корпуса, можно подобрать соседнее исполнение из того же раздела SMA-разъемов.
Похожие и альтернативные SMA-разъемы Proline-Rus
- SMA(м)-KE-A — прямой SMA-разъем на корпус под пайку.
- SMA(м)-KE-С — прямой разъем на корпус с гайкой под пайку.
- SMA(м)-KWE-D — угловой SMA-разъем на корпус под пайку.
- SMA(м)-KWE-E — угловой разъем на корпус с гайкой под пайку.
- SMA(м)-KFD2 — корпусной SMA-разъем с двухточечным фланцем под пайку.
- SMA(м)-KFD4 — корпусной SMA-разъем с четырехточечным фланцем под пайку.
Для построения или ремонта высокочастотного тракта также можно перейти в раздел высокочастотных разъемов и адаптеров, где представлены другие типы RF-соединителей и переходных решений.
Купить SMA(м)-KE-B для радиоаппаратуры и электронных устройств
SMA(м)-KE-B — практичный вариант для задач, где нужен компактный разъем SMA 50 Ом с прямым подключением и монтажом на корпус под пайку. Модель подходит как для серийного оборудования, так и для ремонта, модернизации, лабораторных конструкций и самостоятельной разработки радиоэлектронных устройств.
При выборе учитывайте рабочую частоту устройства, волновое сопротивление тракта, конструкцию ответного соединения и размеры места установки. Посмотреть другие варианты можно в каталоге высокочастотных разъемов SMA.
FAQ — частые вопросы о разъеме SMA(м)-KE-B
Что такое SMA(м)-KE-B?
SMA(м)-KE-B — прямой высокочастотный корпусной разъем SMA-F типа «гнездо (мама)» с подключением внутренних контактов методом пайки.
Какое волновое сопротивление у SMA(м)-KE-B?
Номинальное волновое сопротивление модели составляет 50 Ом. Для корректного согласования тракта желательно использовать остальные компоненты системы с тем же волновым сопротивлением.
На каких частотах работает разъем?
Для SMA(м)-KE-B указан диапазон рабочих частот до 18 ГГц. Реальные характеристики готового тракта также зависят от печатной платы, кабеля, качества пайки, переходов и ответного соединителя.
SMA(м)-KE-B — это штекер или гнездо?
Это гнездо типа SMA-F, то есть вариант «мама». При подборе ответной части необходимо учитывать не только наружную резьбу, но и тип центрального контакта.
Можно ли устанавливать SMA(м)-KE-B непосредственно на печатную плату?
Конструкция предназначена для корпусного монтажа и подключения пайкой. Перед проектированием платы необходимо сверить фактические посадочные размеры и расположение контактов с чертежом конкретной модели.
Чем SMA(м)-KE-B отличается от SMA(м)-KE-С?
Обе модели являются прямыми высокочастотными SMA-разъемами типа «гнездо» на 50 Ом, однако SMA(м)-KE-С имеет конструкцию крепления на корпус с гайкой. Выбирать вариант следует по способу механической установки в конкретном устройстве.
Когда лучше выбрать угловой SMA-разъем?
Угловое исполнение удобно, если ответный кабель или разъем должен располагаться примерно под 90° к основной оси монтажа либо внутри корпуса недостаточно пространства для прямого подключения. В каталоге представлены, например, SMA(м)-KWE-D и SMA(м)-KWE-E.
Подходит ли SMA(м)-KE-B для Wi-Fi, GSM, LTE и GPS оборудования?
Разъем может применяться в различных радиочастотных устройствах при условии соответствия частотного диапазона, волнового сопротивления 50 Ом, типа интерфейса и требований конкретной схемы.
Можно ли использовать SMA-разъем 50 Ом в тракте 75 Ом?
Для получения предсказуемых высокочастотных характеристик рекомендуется согласовывать волновое сопротивление всех элементов тракта. Смешивание 50- и 75-омных компонентов может привести к дополнительным отражениям сигнала и ухудшению согласования.
Технические характеристики
| Тип | гнездо (мама) |
| Соединение | пайка |
| Креплегние | на корпус |
| Рабочее напряжение | 335 В |
| Сопротивление | 50 Ом |
Комплектация:
- Разъем - 1 шт.
