Автомобильные квадраторы на 4 камеры

Автомобильный квадратор позволяет подключить несколько видеокамер к одному монитору и одновременно контролировать разные зоны вокруг транспортного средства. Такое оборудование применяется в легковых и грузовых автомобилях, автобусах, спецтехнике, коммерческом транспорте и учебных автомобилях. В каталоге Proline-Rus представлены 4-канальные автомобильные квадраторы для построения многокамерных систем видеонаблюдения.

Автомобильный квадратор для камер видеонаблюдения

Автомобильный квадратор — устройство для обработки нескольких видеосигналов и вывода изображения с нескольких камер на один экран. При подключении четырех камер монитор может одновременно отображать четыре изображения в формате 2×2, благодаря чему водитель получает обзор сразу нескольких зон автомобиля.

Квадраторы особенно востребованы там, где одной камеры заднего вида недостаточно. Система может одновременно показывать изображение спереди, сзади, с левой и правой стороны автомобиля либо контролировать другие необходимые зоны.

Для построения такой системы можно использовать камеры из раздела автомобильные видеокамеры и подходящий автомобильный монитор.

Как работает автомобильный квадратор

К видеовходам квадратора подключаются автомобильные камеры, после чего устройство обрабатывает поступающие видеосигналы и формирует единое изображение для вывода на монитор. В четырехканальном режиме экран обычно делится на четыре области, каждая из которых соответствует отдельной видеокамере.

В зависимости от модели квадратор может поддерживать различные варианты отображения изображения:

• одновременный вывод изображения с четырех камер;
• просмотр одной выбранной камеры на весь экран;
• переключение между видеоканалами;
• автоматическое включение необходимого канала при подаче управляющего сигнала — если такая функция предусмотрена конкретной моделью;
• управление режимами отображения с кнопок или внешнего пульта — в зависимости от исполнения устройства.

Главное преимущество такого решения заключается в том, что для просмотра нескольких камер не требуется устанавливать отдельный монитор для каждой из них.

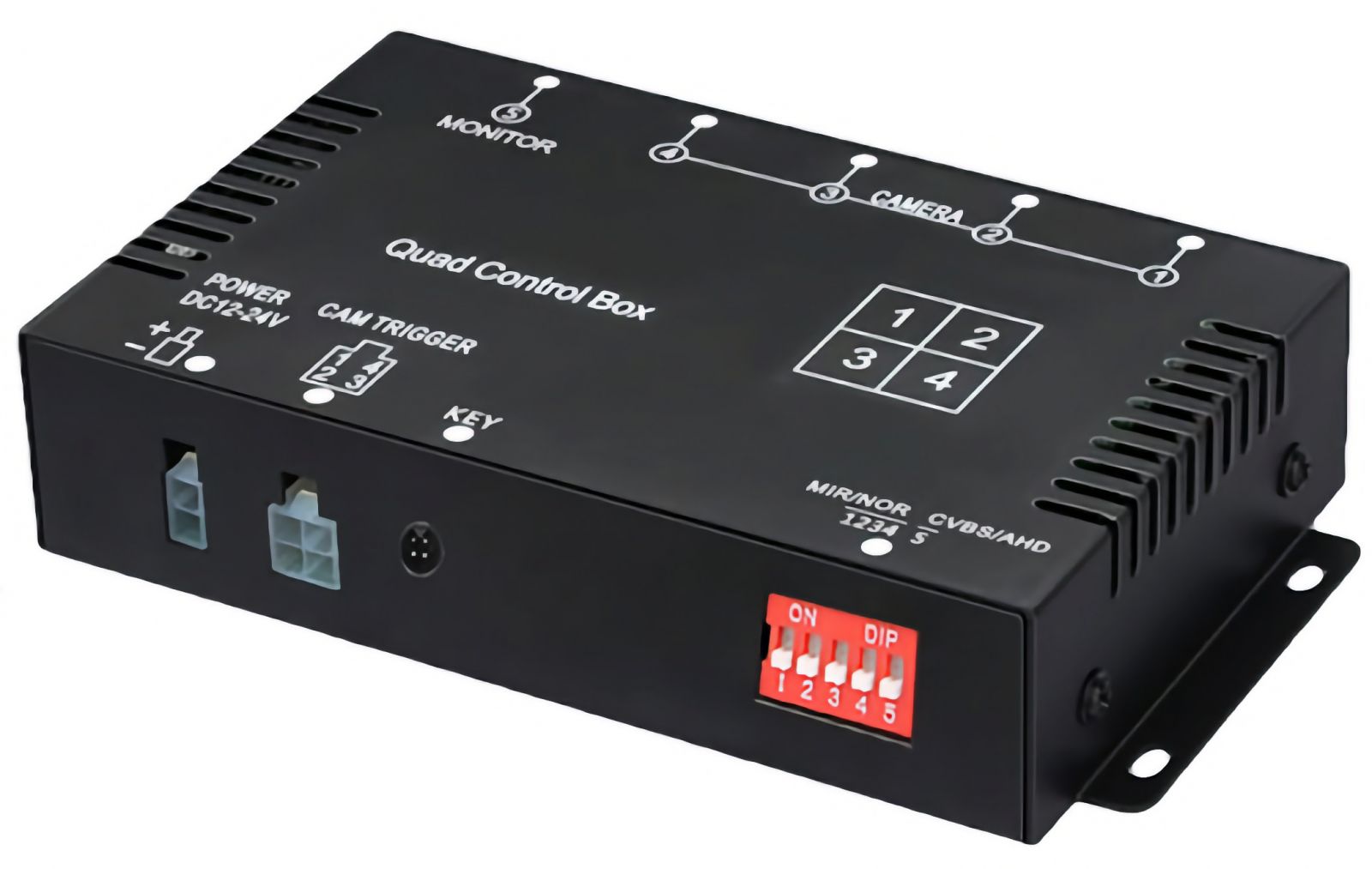

4-канальный автомобильный квадратор на 4 камеры

Наиболее распространенный вариант — автомобильный квадратор на 4 камеры. Он позволяет построить систему кругового или многозонного обзора транспортного средства с использованием четырех независимых видеоканалов.

Например, камеры можно расположить следующим образом:

• первая камера — впереди автомобиля;
• вторая — сзади;
• третья — с левой стороны;
• четвертая — с правой стороны.

Другой вариант применяется на автобусах и коммерческом транспорте: часть камер контролирует пространство снаружи, а остальные устанавливаются внутри салона.

В разделе Proline-Rus представлены четырехканальные модели, работающие с автомобильной бортовой сетью и рассчитанные на использование в транспортных системах видеонаблюдения.

Где применяются автомобильные квадраторы

Автомобильный видеоквадратор востребован в транспортных средствах, где водителю или оператору необходимо одновременно наблюдать несколько зон.

• Грузовые автомобили. Контроль задней и боковых зон грузовика.
• Автобусы и микроавтобусы. Контроль дороги, дверей и внутреннего пространства салона.
• Спецтехника. Улучшение обзора на экскаваторах, погрузчиках, автокранах и другой технике с большими слепыми зонами.
• Автошколы. Использование нескольких камер для наблюдения за дорожной обстановкой и действиями обучаемого.
• Коммерческий транспорт. Контроль нескольких зон автомобиля с одного рабочего места.
• Легковые автомобили. Организация многокамерного обзора при парковке и маневрировании.

Для грузового, пассажирского и специального транспорта можно подобрать подходящие устройства в разделе автомобильных видеокамер Proline.

Как подключить автомобильный квадратор к камерам и монитору

Типовая система строится по схеме: автомобильные камеры → квадратор → автомобильный монитор. Каждая камера подключается к отдельному видеовходу квадратора, а видеовыход устройства соединяется с входом монитора.

Для организации такой системы могут потребоваться:

• автомобильные видеокамеры;
• автомобильный монитор;
• автомобильный квадратор;
• соединительные видеокабели и переходники;
• кабели питания;
• при необходимости — оборудование для беспроводного подключения видеокамер.

Перед подключением необходимо проверить совместимость видеокамер, квадратора и монитора по формату видеосигнала, разрешению, разъемам и напряжению питания.

Автомобильные квадраторы PAL и NTSC

В каталоге Proline-Rus представлены модели, поддерживающие аналоговые стандарты PAL/NTSC. Например, автомобильные квадраторы Proline HA-CB01, HA-CB12HQ и HK-503H рассчитаны на работу с четырьмя видеоканалами. У представленных моделей диапазон питания составляет DC 9–35 В, что позволяет использовать их в различных транспортных системах.

При подборе оборудования особенно важно убедиться, что используемые автомобильные камеры и монитор поддерживают совместимый формат видеосигнала.

Full HD автомобильный квадратор

Для систем, где требуется вывод изображения высокого разрешения, можно выбрать Full HD автомобильный квадратор. Такие устройства позволяют сформировать многоканальное изображение с разрешением до 1920×1080 пикселей при условии совместимости всех компонентов системы.

Высокое разрешение особенно полезно при использовании нескольких камер на большом автомобильном мониторе, поскольку каждая область разделенного экрана остается более информативной.

Как выбрать автомобильный квадратор

При выборе квадратора для автомобиля рекомендуется учитывать следующие характеристики:

• Количество видеоканалов. Для системы из четырех камер необходим четырехканальный квадратор.
• Формат видеосигнала. Проверьте поддержку PAL, NTSC или других необходимых стандартов.
• Максимальное разрешение. Оно должно соответствовать возможностям камер и монитора.
• Напряжение питания. Особенно важно при установке в грузовой транспорт и спецтехнику.
• Режимы отображения. Помимо режима 2×2 может потребоваться полноэкранный вывод отдельного канала.
• Способ управления. Некоторые модели оснащаются внешними кнопками или выносным проводным пультом.
• Управляющие входы. Они могут использоваться для автоматического переключения камер при включении задней передачи или указателя поворота, если это предусмотрено конструкцией конкретного устройства.
• Разъемы. Перед покупкой следует проверить совместимость с используемыми камерами и монитором.
• Размер корпуса. Компактность важна при скрытой установке оборудования внутри автомобиля.

Квадратор для камеры заднего вида

Автомобильный квадратор можно использовать не только для постоянного отображения четырех камер, но и как центральный элемент многокамерной парковочной системы. Например, водитель может постоянно видеть четыре зоны, а при включении задней передачи переключаться на изображение задней камеры на весь экран, если выбранная модель поддерживает соответствующий алгоритм управления.

Для дополнительного контроля расстояния до препятствий систему видеонаблюдения можно дополнить оборудованием из раздела парковочные системы и парктроники.

Чем автомобильный квадратор отличается от видеорегистратора

Квадратор и автомобильный видеорегистратор решают разные задачи. Основная функция квадратора — обработать несколько видеосигналов и вывести их на один экран. Основная задача видеорегистратора — записывать поступающее видео на карту памяти, жесткий диск или другой накопитель.

Если требуется не только наблюдать за несколькими зонами, но и сохранять видеозапись, стоит рассмотреть стационарные автомобильные видеорегистраторы. В каталоге представлены многоканальные модели, способные записывать изображение сразу с нескольких автомобильных камер.

Полный ассортимент оборудования для записи представлен в разделе видеорегистраторы для автомобиля.

Квадратор или многоканальный автомобильный видеорегистратор — что выбрать?

Если главная задача — вывод нескольких камер на один монитор, достаточно автомобильного квадратора. Если необходимо одновременно просматривать и записывать изображение, более функциональным решением станет многоканальный видеорегистратор.

При построении профессиональной системы оба устройства могут использоваться в зависимости от схемы подключения и необходимого функционала.

Готовая система видеонаблюдения для автомобиля

Для создания автомобильной системы видеонаблюдения необходимо подобрать совместимые камеры, устройство обработки или записи изображения, монитор и соединительные кабели. Тем, кому необходимо комплексное решение, стоит также посмотреть готовые автомобильные комплекты видеонаблюдения.

Такие решения особенно актуальны для грузового транспорта, автобусов, спецтехники и коммерческих автомобилей, где требуется одновременный контроль нескольких зон.

Купить автомобильный квадратор Proline

В интернет-магазине Proline-Rus можно купить автомобильный квадратор для подключения нескольких видеокамер к одному монитору. В каталоге представлены компактные четырехканальные устройства, включая модели с поддержкой Full HD и широким диапазоном напряжения питания.

Для построения полноценной системы можно дополнительно подобрать автомобильные камеры, автомобильный монитор и автомобильный видеорегистратор.

Часто задаваемые вопросы об автомобильных квадраторах

Что такое автомобильный квадратор?

Это устройство, которое принимает видеосигналы с нескольких автомобильных камер, обрабатывает их и выводит на один монитор, в том числе одновременно в режиме разделенного экрана.

Сколько камер можно подключить к автомобильному квадратору?

Количество зависит от модели. Представленные в данном разделе Proline автомобильные квадраторы рассчитаны на подключение четырех видеоканалов.

Можно ли вывести четыре камеры одновременно на один монитор?

Да. Именно для этого используется четырехканальный квадратор. Изображение с четырех камер может выводиться одновременно в формате 2×2.

Можно ли вывести одну из четырех камер на весь экран?

У многих квадраторов предусмотрено переключение режимов отображения, включая полноэкранный просмотр выбранного канала. Возможности необходимо проверять в характеристиках конкретной модели.

Подходит ли квадратор для камеры заднего вида?

Да. Камера заднего вида может быть одним из видеоканалов многокамерной системы. Остальные камеры можно установить спереди или по бокам автомобиля.

Можно ли использовать квадратор на грузовике?

Да. При этом необходимо убедиться, что напряжение питания устройства соответствует бортовой сети автомобиля. Представленные в разделе модели Proline имеют широкий диапазон рабочего питания DC 9–35 В.

Подходит ли автомобильный квадратор для автобуса?

Да. Квадраторы могут использоваться в автобусах и другом пассажирском транспорте для одновременного контроля внешних зон и салона.

Записывает ли автомобильный квадратор видео?

Обычный квадратор предназначен прежде всего для обработки и отображения видеосигналов. Если необходима запись, следует использовать совместимый многоканальный автомобильный видеорегистратор.

Чем квадратор отличается от видеорегистратора?

Квадратор формирует изображение с нескольких камер для вывода на монитор, а видеорегистратор предназначен прежде всего для записи видео. Некоторые многоканальные регистраторы одновременно выполняют функции отображения нескольких камер.

Какие камеры можно подключить к квадратору?

Необходимо использовать камеры, совместимые с квадратором по формату видеосигнала, разрешению и типу подключения. Подходящие модели представлены в разделе автомобильные видеокамеры.

Какой монитор нужен для автомобильного квадратора?

Монитор должен иметь совместимый видеовход и поддерживать выходной формат сигнала квадратора. Различные варианты представлены в разделе автомобильные мониторы.

Что означает 4-канальный квадратор?

Это означает, что устройство имеет четыре видеоканала и предназначено для работы максимум с четырьмя источниками видеосигнала.

Можно ли использовать камеры PAL и NTSC?

Это зависит от характеристик конкретного устройства. Представленные сейчас в разделе автомобильные квадраторы Proline HA-CB01, HA-CB12HQ и HK-503H поддерживают PAL/NTSC.

Есть ли Full HD автомобильные квадраторы?

Да. В каталоге Proline-Rus представлены четырехканальные Full HD модели с разрешением до 1920×1080 пикселей.

Что нужно для системы из четырех камер в автомобиле?

Как правило, потребуются четыре совместимые автомобильные видеокамеры, четырехканальный квадратор, автомобильный монитор, питание и комплект соединительных кабелей. Если необходима запись, систему дополнительно оснащают многоканальным видеорегистратором.
