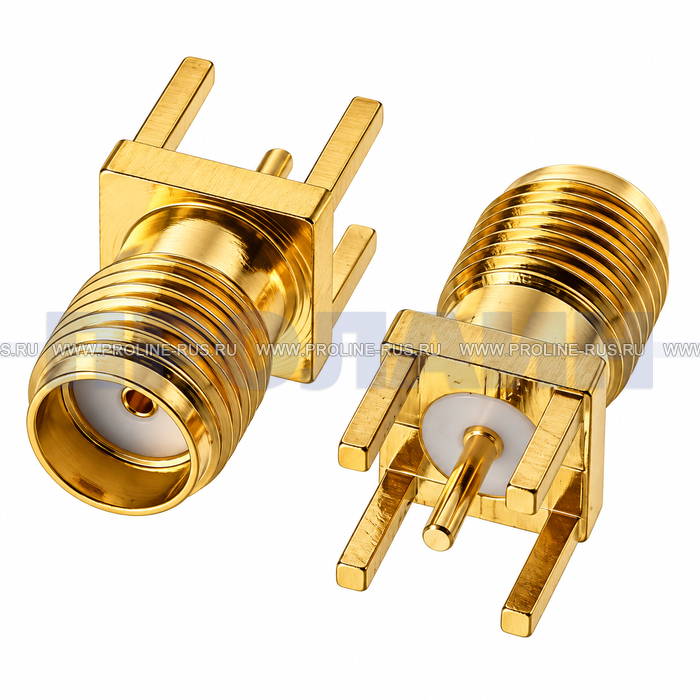

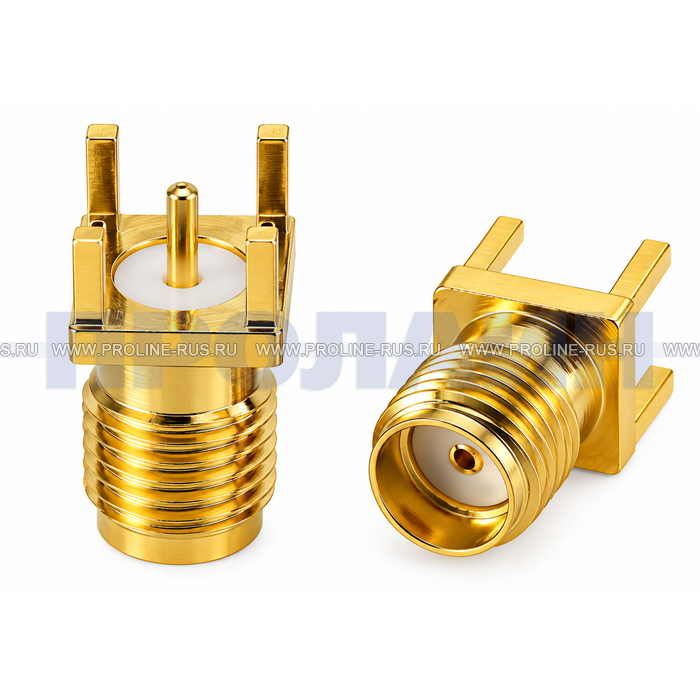

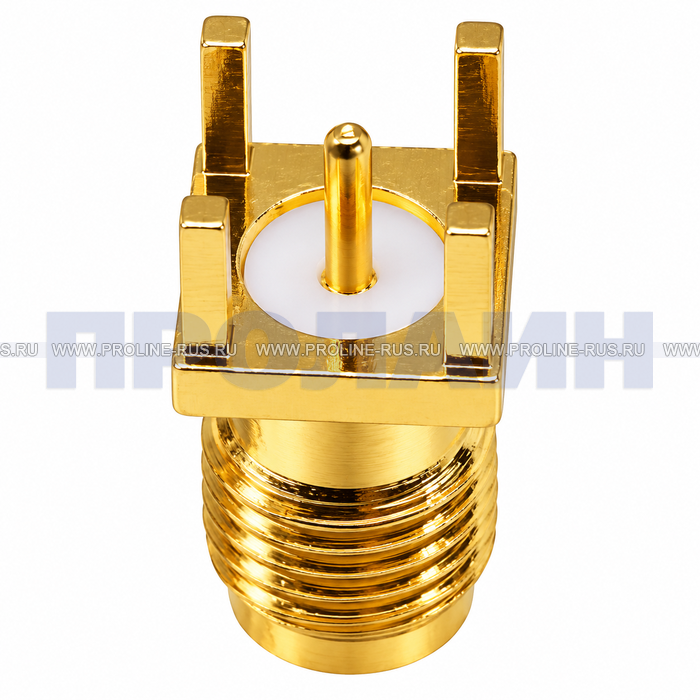

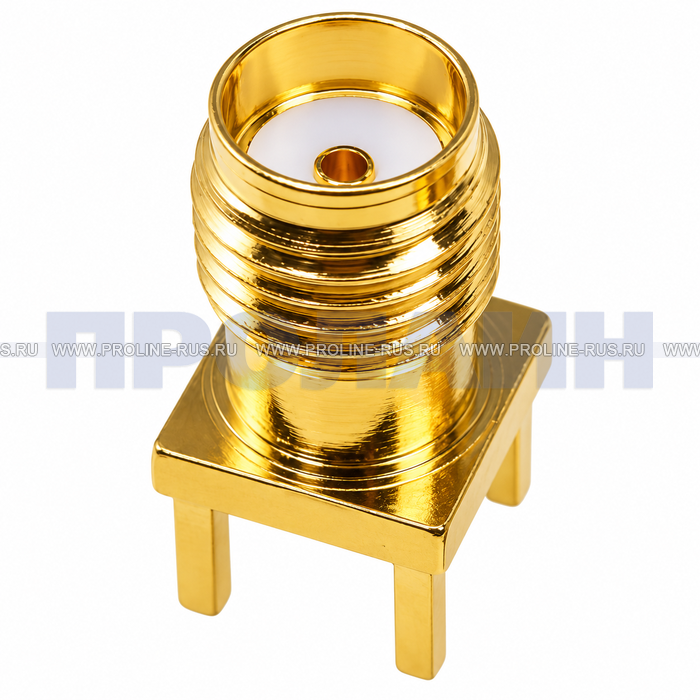

Разъем прямой на корпус, под пайку SMA(м)-KE-A |
|
Товар в наличии
68 руб.
Условия доставки
арт.: 290390
|
||||
| Компании более 10 лет | Доставка по всей России | Техническая поддержка | Русифицированное ПО | Более 100 000 товаров |
О товаре
Разъем прямой на корпус под пайку SMA(м)-KE-A — компактный прямой высокочастотный разъем SMA-F типа «гнездо (мама)» для установки на корпус радиоэлектронного оборудования и подключения методом пайки. Модель рассчитана на согласованную передачу высокочастотного сигнала с волновым сопротивлением 50 Ом и может применяться в радиоаппаратуре, антенных трактах, беспроводных системах связи, измерительных устройствах и другой ВЧ- и СВЧ-технике.
Корпусной SMA-разъем имеет резьбовой интерфейс 1/4-36UNS-2A, рабочий диапазон частот до 18 ГГц и номинальное рабочее напряжение 335 В. Прямое исполнение удобно для монтажа на печатную плату или конструктивную часть прибора, когда ответный SMA-коннектор должен подключаться вдоль основной оси разъема. Другие варианты представлены в разделе высокочастотных разъемов SMA и общей категории высокочастотных разъемов и адаптеров.
Особенности прямого разъема SMA(м)-KE-A
Конструкция SMA(м)-KE-A ориентирована на компактный стационарный монтаж. Резьбовое соединение обеспечивает надежную механическую фиксацию ответной части, а короткий внутренний путь сигнала удобен при проектировании высокочастотных устройств с плотной компоновкой элементов.
- Интерфейс: SMA-F, 1/4-36UNS-2A.
- Тип: гнездо (мама).
- Исполнение: прямое.
- Монтаж: на корпус.
- Подключение: пайка.
- Волновое сопротивление: 50 Ом.
- Рабочая частота: до 18 ГГц.
- Рабочее напряжение: 335 В.
По сравнению с кабельными SMA-коннекторами такое исполнение особенно удобно для формирования внешнего антенного, измерительного или радиочастотного порта непосредственно на корпусе оборудования. При правильном монтаже соединение получается компактным, механически устойчивым и удобным для многократного подключения ответного разъема.
Технические характеристики SMA(м)-KE-A
Параметры модели рассчитаны на применение в высокочастотных цепях, где важны стабильное волновое сопротивление, низкое контактное сопротивление и надежная изоляция.
Полные технические характеристики SMA(м)-KE-A
- Тип разъема: SMA-F.
- Резьба: 1/4-36UNS-2A.
- Тип контакта: гнездо (мама).
- Конструктивное исполнение: прямое.
- Крепление: на корпус.
- Способ подключения: пайка.
- Диапазон рабочих частот: до 18 ГГц.
- Волновое сопротивление: 50 Ом.
- Рабочее напряжение: 335 В.
- Контактное сопротивление: не более 3 мОм.
- Сопротивление изоляции: не менее 5000 МОм.
- Диэлектрическая прочность: 1500 В.
- Материал корпуса: бронза.
- Материал контакта: бериллиевая медь.
- Покрытие контакта: золото не менее 0,76 мкм по никелю.
- Материал изолятора: тефлон.
- Рабочая температура: от −65 до +165 °C.
- Количество соединений и разъединений: не менее 500 циклов.
- Глубина: 13,5 мм.
- Комплектация: разъем — 1 шт.
Где применяется высокочастотный SMA-разъем 50 Ом
SMA(м)-KE-A предназначен для соединения и разъединения электронных цепей, передающих высокочастотный сигнал. Благодаря малым размерам и стандартному SMA-интерфейсу модель подходит как для серийной аппаратуры, так и для ремонта, модернизации и самостоятельной разработки радиоэлектронных устройств.
Основные области применения SMA(м)-KE-A
- антенные входы и выходы радиооборудования;
- радиопередатчики и радиоприемники;
- Wi-Fi, GSM, LTE, GPS и другие беспроводные модули;
- телеметрические устройства;
- радиомодемы и системы дистанционной связи;
- измерительное и лабораторное оборудование;
- генераторы и приемники ВЧ-сигналов;
- промышленная радиоэлектроника;
- охранные и телекоммуникационные устройства;
- антенные усилители и согласующие блоки;
- макетирование высокочастотных электронных схем;
- ремонт и модернизация радиоаппаратуры.
Для корректной работы всего высокочастотного тракта желательно использовать компоненты с одинаковым номинальным волновым сопротивлением. Если оборудование рассчитано на 50 Ом, кабель, переходник, ответный коннектор и другие элементы линии также рекомендуется подбирать как 50-омные.
Монтаж SMA(м)-KE-A на корпус и пайка
При работе с высокочастотным разъемом качество монтажа непосредственно влияет на характеристики готового тракта. Помимо прочности пайки необходимо учитывать длину сигнального проводника, расположение земли и геометрию соединения.
Рекомендации по монтажу SMA(м)-KE-A
- до установки сверить посадочные размеры разъема с платой или корпусом;
- размещать разъем без перекоса и механического напряжения;
- обеспечить надежное соединение корпусных контактов с общей шиной;
- центральный сигнальный участок делать максимально коротким;
- не допускать длительного перегрева тефлонового изолятора во время пайки;
- избегать длинных неэкранированных проводников в высокочастотном тракте;
- после пайки проверить отсутствие короткого замыкания центрального контакта на корпус;
- при работе на высоких частотах учитывать волновое сопротивление дорожки печатной платы;
- проверить механическую совместимость с ответным SMA-разъемом до окончательной сборки оборудования.
Как подобрать подходящий SMA-коннектор
Внешне многие SMA-разъемы похожи, однако отличаются способом установки, типом центрального контакта, геометрией выводов и направлением подключения. Поэтому при выборе важно сопоставлять не только название стандарта, но и конструктив конкретной модели.
Что проверить перед покупкой SMA-разъема
- тип разъема: штекер или гнездо;
- прямое или угловое исполнение;
- монтаж на корпус, печатную плату или коаксиальный кабель;
- способ соединения: пайка, обжим или комбинированный вариант;
- волновое сопротивление оборудования;
- требуемый диапазон рабочих частот;
- расположение и длину монтажных контактов;
- посадочные размеры на печатной плате;
- наличие гайки или монтажного фланца;
- рабочую температуру и условия эксплуатации.
Если нужен прямой разъем с другим способом механической фиксации, обратите внимание на SMA(м)-KE-С с гайкой. Для установки при ограниченном пространстве подойдут угловые корпусные варианты.
Другие SMA-разъемы Proline-Rus
В разделе разъемов высокочастотных SMA можно подобрать конструкцию под конкретную печатную плату, корпус, расположение кабеля или способ крепления.
Похожие и альтернативные SMA-разъемы
- SMA(м)-KE-B — прямой корпусной SMA-разъем под пайку.
- SMA(м)-KE-С — прямой разъем на корпус с гайкой под пайку.
- SMA(м)-KWE-D — угловой разъем на корпус под пайку.
- SMA(м)-KWE-E — угловой разъем на корпус с гайкой под пайку.
- SMA(м)-KFD2 — разъем на корпус с двухточечным фланцем под пайку.
- SMA(м)-KFD4 — разъем на корпус с четырехточечным фланцем под пайку.
Для более широкого подбора соединителей, переходников и других RF-компонентов перейдите в каталог высокочастотных разъемов и адаптеров.
Купить SMA(м)-KE-A для высокочастотного оборудования
SMA(м)-KE-A подойдет для оборудования, которому требуется компактный разъем SMA 50 Ом прямого типа с установкой на корпус и подключением под пайку. Стандартный резьбовой интерфейс, рабочий диапазон до 18 ГГц и широкий температурный диапазон позволяют использовать модель в различных радиотехнических и телекоммуникационных устройствах.

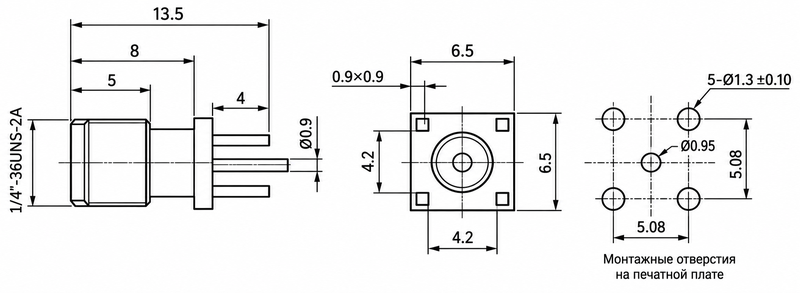

Перед заказом рекомендуется сопоставить монтажный чертеж с печатной платой и проверить тип ответного SMA-соединения. Если конструкция устройства требует другого расположения коннектора, в каталоге Proline-Rus можно подобрать прямое, угловое, фланцевое или кабельное исполнение.
FAQ — частые вопросы о SMA(м)-KE-A
Что представляет собой SMA(м)-KE-A?
SMA(м)-KE-A — прямой высокочастотный разъем SMA-F типа «гнездо (мама)», предназначенный для установки на корпус и подключения методом пайки.
Какое волновое сопротивление у SMA(м)-KE-A?
Номинальное волновое сопротивление модели составляет 50 Ом. Для правильного согласования ВЧ-тракта рекомендуется использовать совместимые 50-омные компоненты.
До какой частоты может работать этот SMA-разъем?
Для SMA(м)-KE-A указан диапазон рабочих частот до 18 ГГц. Характеристики готового соединения также зависят от печатной платы, качества пайки, ответного разъема, кабеля и остальных компонентов тракта.
SMA(м)-KE-A — это штекер или гнездо?
Модель относится к типу SMA-F — гнездо (мама). Перед подключением следует убедиться, что ответный SMA-коннектор механически и электрически совместим.
Как подключается SMA(м)-KE-A?
Контакты разъема предназначены для пайки. Конструкция позволяет установить его непосредственно на корпус или в составе печатной платы электронного устройства.
Какое рабочее напряжение у SMA(м)-KE-A?
Для модели указано рабочее напряжение 335 В.
Из каких материалов изготовлен разъем?
Корпус изготовлен из бронзы, контакт — из бериллиевой меди с золотым покрытием по никелю, а в качестве изолятора используется тефлон.
Можно ли использовать SMA(м)-KE-A для Wi-Fi, GSM, LTE или GPS?
Разъем может применяться в радиочастотном оборудовании этих типов при условии соответствия диапазона частот, волнового сопротивления, геометрии монтажа и требований конкретного устройства.
Чем SMA(м)-KE-A отличается от SMA(м)-KE-С?
Обе модели относятся к прямым корпусным SMA-разъемам типа «гнездо» с волновым сопротивлением 50 Ом, однако SMA(м)-KE-С выполнен в варианте крепления на корпус с гайкой. Выбор зависит от конструкции панели и требуемого способа фиксации.
Когда лучше использовать угловой SMA-разъем?
Угловое исполнение удобно при ограниченном пространстве или когда направление подключения необходимо изменить примерно на 90°. Для таких задач в каталоге представлены, например, SMA(м)-KWE-D и SMA(м)-KWE-E.
Технические характеристики
| Тип | гнездо (мама) |
| Соединение | пайка |
| Креплегние | на корпус |
| Рабочее напряжение | 335 В |
| Сопротивление | 50 Ом |
Комплектация:
- Разъем - 1 шт.
Отзывы покупателей о SMA(м)-KE-A
Нет отзывов об этом товаре.
Вы можете быть первым. Оставьте свое мнение прямо сейчас.
