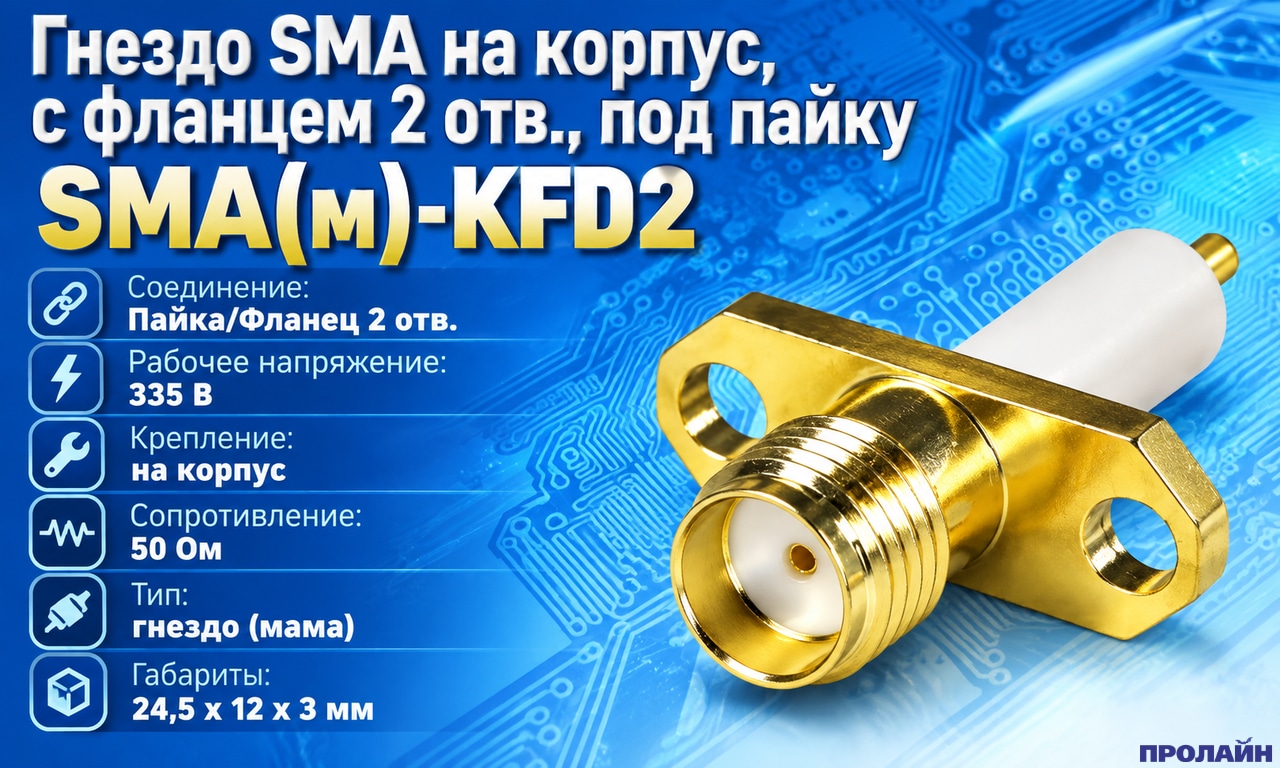

Разъем на корпус, с фланцем 2 отв., под пайку SMA(м)-KFD2 |
|
Товар в наличии
118 руб.
Условия доставки
арт.: 290381
|
||||
| Компании более 10 лет | Доставка по всей России | Техническая поддержка | Русифицированное ПО | Более 100 000 товаров |
О товаре
Разъем SMA(м)-KFD2 на корпус с фланцем 2 отверстия под пайку - компактный высокочастотный SMA-разъем типа гнездо (мама), предназначенный для установки на корпус оборудования при помощи двухточечного фланца и подключения внутренней высокочастотной цепи методом пайки. Такая конструкция удобна для создания постоянного внешнего RF-интерфейса в радиоаппаратуре, антенных трактах, беспроводных системах связи, измерительном и телекоммуникационном оборудовании.
Модель рассчитана на работу в линии с волновым сопротивлением 50 Ом и рабочим напряжением 335 В. Два монтажных отверстия позволяют надежно закрепить разъем на панели или шасси, при этом фланец воспринимает механическую нагрузку при подключении и отключении ответного SMA-коннектора. Другие варианты исполнения представлены в разделе высокочастотных разъемов SMA и общей категории высокочастотных разъемов и адаптеров.
Особенности SMA(м)-KFD2 с фланцем на 2 отверстия
Главное преимущество SMA(м)-KFD2 — сочетание небольших размеров и отдельного механического крепления к корпусу. Двухточечный фланец позволяет зафиксировать разъем независимо от внутренней печатной платы, что удобно при панельном монтаже и помогает снизить механическую нагрузку на пайку.
- Тип: гнездо SMA (мама).
- Исполнение: прямое корпусное.
- Крепление: фланец на 2 отверстия.
- Соединение: пайка.
- Волновое сопротивление: 50 Ом.
- Рабочее напряжение: 335 В.
Резьбовое SMA-соединение обеспечивает надежную фиксацию ответного коннектора, поэтому модель подходит для оборудования, в котором требуется повторяемое подключение коаксиального кабеля, антенны, измерительной линии или другого высокочастотного устройства.
Технические характеристики SMA(м)-KFD2
Перед установкой важно проверить посадочные размеры фланца, расстояние между монтажными отверстиями, толщину панели и свободное пространство с внутренней стороны корпуса.
Основные технические характеристики SMA(м)-KFD2
- Модель: SMA(м)-KFD2.
- Тип разъема: SMA.
- Тип контакта: гнездо (мама).
- Исполнение: корпусное, прямое.
- Способ крепления: фланец на 2 отверстия.
- Количество монтажных отверстий: 2.
- Способ электрического подключения: пайка.
- Волновое сопротивление: 50 Ом.
- Рабочее напряжение: 335 В.
- Назначение: соединение и разъединение электронных цепей передачи высокочастотного сигнала.
- Комплектация: разъем — 1 шт.
Где применяется корпусной SMA-разъем 50 Ом
SMA(м)-KFD2 используется в устройствах, где высокочастотный тракт необходимо вывести на корпус оборудования через надежно закрепленный разъем. Внешняя ответная часть подключается резьбовым способом, а внутренний центральный контакт соединяется с электронной схемой пайкой.
Основные области применения
- антенные входы и выходы;
- радиопередатчики и радиоприемники;
- GSM-, LTE-, Wi-Fi- и GPS-оборудование;
- радиомодемы и телеметрические системы;
- беспроводные системы связи;
- измерительная и лабораторная аппаратура;
- генераторы и анализаторы ВЧ-сигналов;
- антенные усилители;
- промышленная радиоэлектроника;
- охранные и телекоммуникационные системы;
- макетирование и разработка RF-устройств;
- ремонт и модернизация радиооборудования.
Для сохранения согласования высокочастотной линии рекомендуется использовать кабель, переходники и ответные разъемы с тем же номинальным волновым сопротивлением 50 Ом.
Монтаж SMA(м)-KFD2 на корпус
Разъем устанавливается в подготовленную часть панели и фиксируется через два отверстия фланца. После механической фиксации внутренний контакт подключается к высокочастотному тракту пайкой.
Рекомендации по монтажу и пайке
- перед установкой проверить соответствие монтажного чертежа конструкции корпуса;
- сверить межосевое расстояние двух крепежных отверстий;
- установить фланец без перекоса;
- не затягивать крепеж с усилием, способным деформировать фланец;
- сделать внутренний сигнальный проводник максимально коротким;
- обеспечить надежное соединение земли и корпуса RF-тракта;
- не перегревать изолятор при пайке;
- минимизировать длину неэкранированного участка;
- после пайки проверить отсутствие замыкания центрального контакта на корпус;
- при высоких рабочих частотах учитывать геометрию и волновое сопротивление печатной линии.
Когда выбрать SMA-разъем с двухточечным фланцем
SMA(м)-KFD2 подходит, если нужно механически закрепить разъем на панели, но четырехточечный фланец занимает слишком много места. Две точки крепления позволяют получить надежную фиксацию при более компактной конструкции.
Если требуется более жесткое крепление, можно использовать SMA(м)-KFD4 с фланцем на четыре отверстия. Если отдельный фланец не нужен, обратите внимание на компактные прямые модели SMA(м)-KE-A и SMA(м)-KE-B.
Что проверить перед покупкой SMA-разъема
- тип контакта — штекер или гнездо;
- волновое сопротивление оборудования;
- прямое или угловое исполнение;
- тип монтажа — корпус, плата или кабель;
- необходимость отдельного фланца;
- два или четыре монтажных отверстия;
- расстояние между крепежными отверстиями;
- толщину панели;
- расположение внутреннего контакта;
- способ подключения — пайка или обжим;
- совместимость с ответным SMA-коннектором.
Другие SMA-разъемы Proline-Rus
В каталоге Proline-Rus представлены несколько корпусных SMA-разъемов с разными способами крепления. Это позволяет выбрать конструкцию под конкретную панель, печатную плату и расположение высокочастотного тракта.
Похожие и альтернативные модели SMA
- SMA(м)-KFD4 — разъем на корпус с фланцем на 4 отверстия под пайку.
- SMA(м)-KE-A — прямой SMA-разъем на корпус под пайку.
- SMA(м)-KE-B — прямой корпусной SMA-разъем под пайку.
- SMA(м)-KE-С — прямой разъем SMA на корпус с гайкой под пайку.
Другие исполнения можно подобрать в разделе разъемов высокочастотных SMA. Для перехода между различными стандартами RF-соединителей воспользуйтесь категорией высокочастотных разъемов и адаптеров.
Купить SMA(м)-KFD2 с фланцем на 2 отверстия
SMA(м)-KFD2 — практичное решение для создания компактного корпусного SMA-интерфейса 50 Ом с механической фиксацией на двух точках и подключением под пайку. Модель подойдет для радиоаппаратуры, беспроводного оборудования, антенных трактов, измерительной техники и различных электронных модулей.

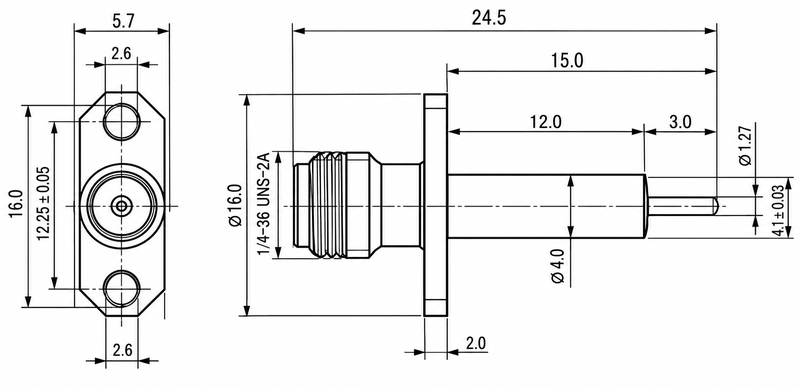

Перед заказом рекомендуется сверить монтажный чертеж и убедиться, что размеры фланца, расположение отверстий и длина внутреннего изолятора подходят под конкретный корпус устройства.
FAQ — частые вопросы о SMA(м)-KFD2
Что такое SMA(м)-KFD2?
SMA(м)-KFD2 — высокочастотное гнездо SMA для монтажа на корпус с двухточечным фланцем и внутренним подключением под пайку.
SMA(м)-KFD2 — это штекер или гнездо?
Это гнездо, то есть разъем типа «мама». При выборе ответной части необходимо учитывать совместимость центрального контакта и резьбового соединения.
Какое волновое сопротивление у SMA(м)-KFD2?
Номинальное волновое сопротивление модели составляет 50 Ом.
Какое рабочее напряжение у разъема?
Для SMA(м)-KFD2 указано рабочее напряжение 335 В.
Как крепится SMA(м)-KFD2?
Разъем устанавливается на корпус или панель при помощи фланца с двумя монтажными отверстиями. Внутренний контакт соединяется с электронной схемой пайкой.
Зачем нужен двухточечный фланец?
Фланец переносит механическую нагрузку от подключаемого кабеля на корпус оборудования и уменьшает нагрузку на внутренние контакты и пайку.
Чем SMA(м)-KFD2 отличается от SMA(м)-KFD4?
SMA(м)-KFD2 имеет два монтажных отверстия, а SMA(м)-KFD4 — четыре. KFD4 обеспечивает более жесткое крепление, но требует больше места на панели.
Подходит ли SMA(м)-KFD2 для беспроводного оборудования?
Да, разъем предназначен для высокочастотных электронных цепей и может использоваться в радиоаппаратуре и беспроводных системах связи при соответствии параметров конкретного тракта.
Можно ли использовать SMA(м)-KFD2 вместо обычного корпусного SMA-разъема?
Да, если конструкция корпуса допускает фланцевое крепление и совпадают тип интерфейса, волновое сопротивление, монтажные размеры и положение внутреннего контакта.
Что важно учитывать при пайке?
Следует избегать перегрева изолятора, делать сигнальное соединение максимально коротким и после монтажа проверить отсутствие замыкания центрального контакта на корпус.
Технические характеристики
| Тип | гнездо (мама) |
| Соединение | пайка/фланец 2 отвестия |
| Креплегние | на корпус |
| Рабочее напряжение | 335 В |
| Сопротивление | 50 Ом |
Комплектация:
- Разъем - 1 шт.
