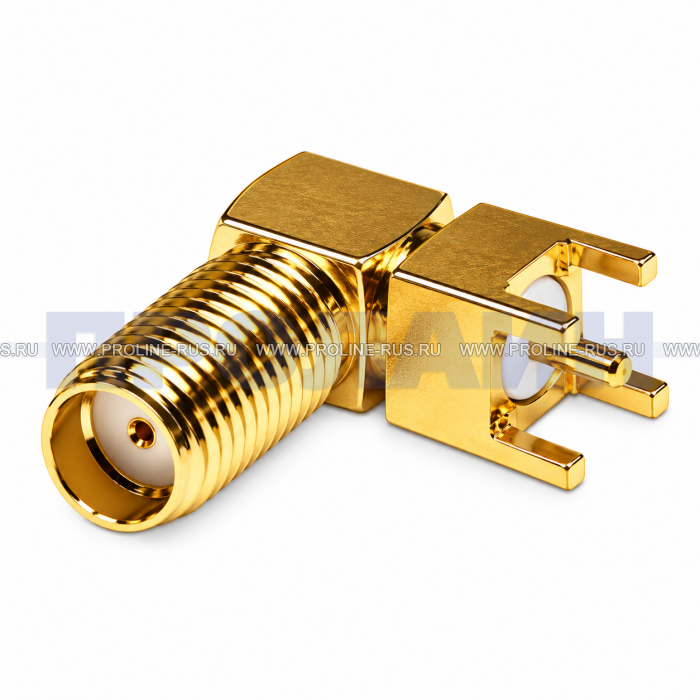

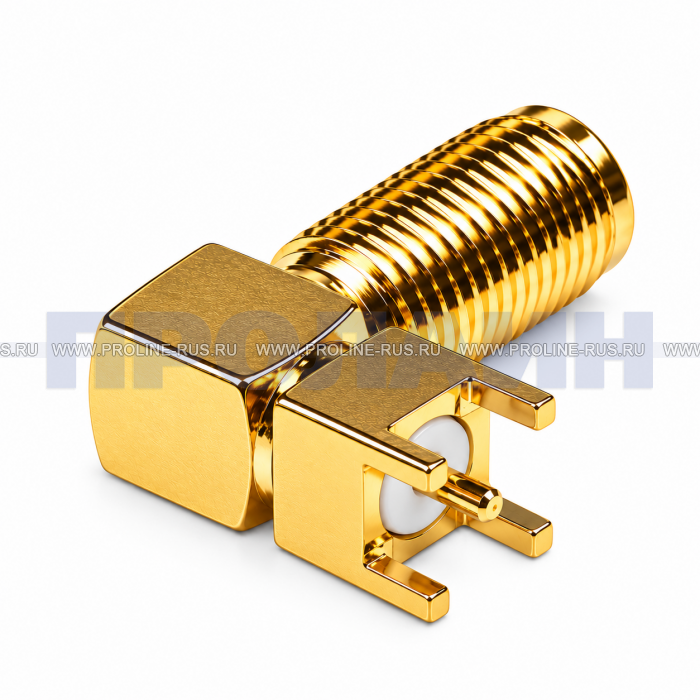

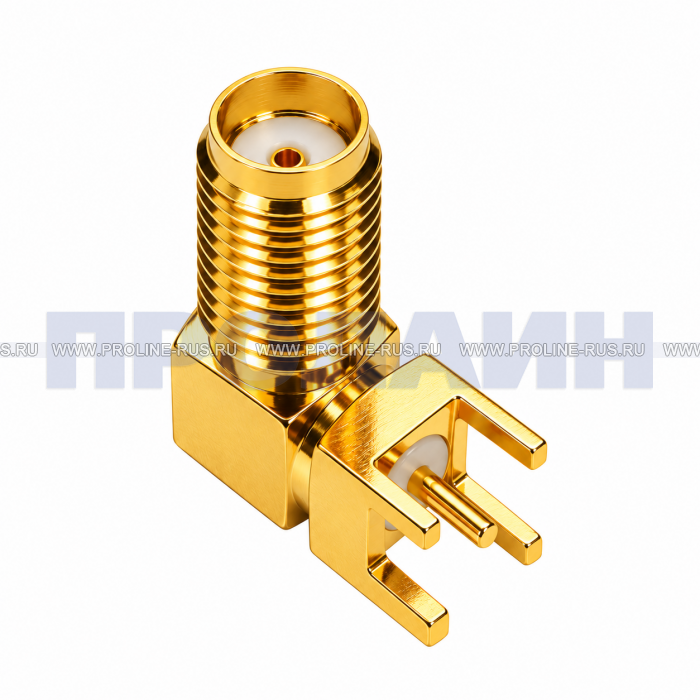

Разъем угловой на корпус, с гайкой, под пайку SMA(м)-KWE-E

Посмотреть другие варианты исполнения можно в разделе высокочастотные разъемы SMA, а полный ассортимент соединительных компонентов представлен в категории разъемы и переходники.

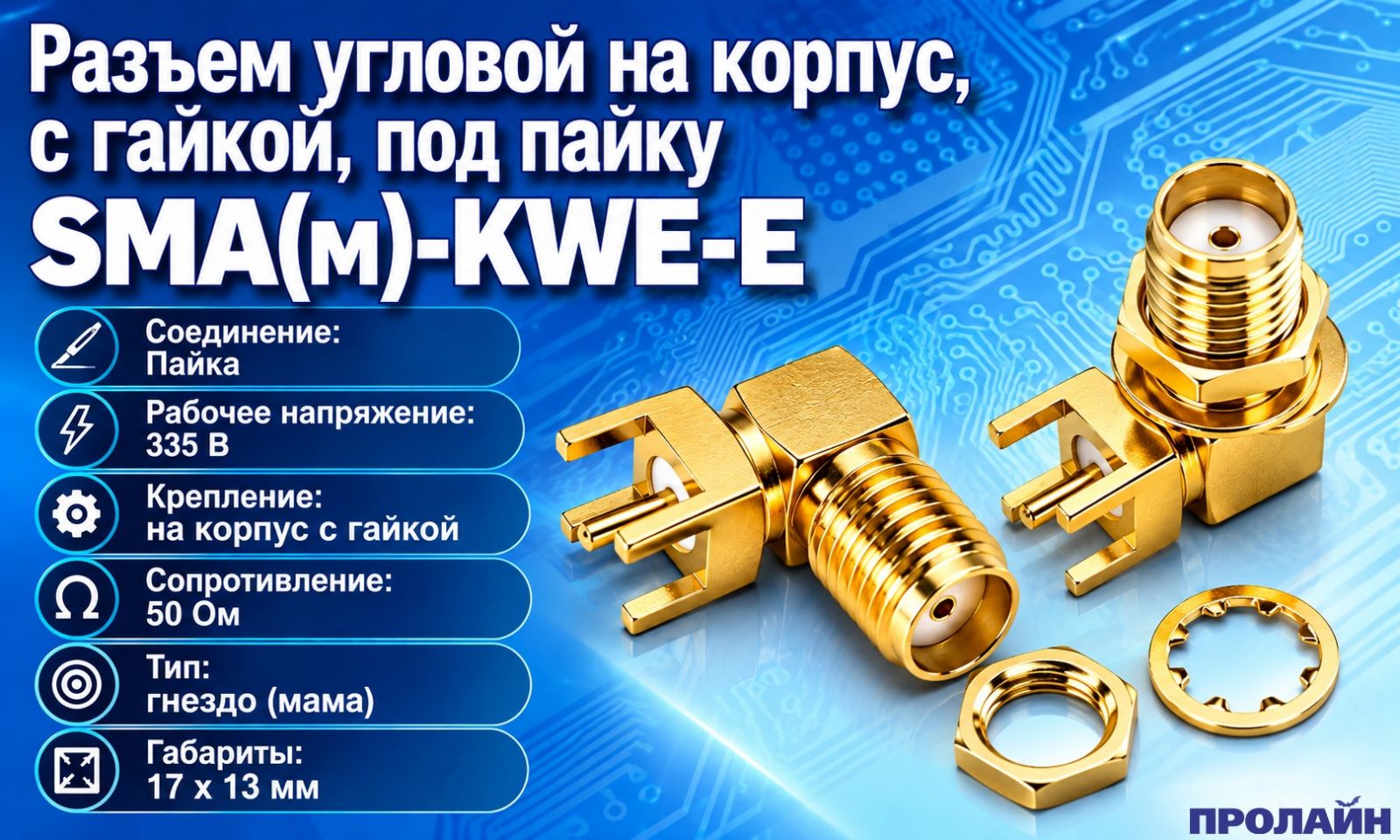

Технические характеристики SMA(м)-KWE-E

Конструкция SMA(м)-KWE-E рассчитана на применение в высокочастотных цепях, где важны компактные размеры, надежная резьбовая фиксация и стабильный контакт. Разъем относится к серии SMA и имеет стандартную резьбовую часть 1/4-36UNS-2A.

• тип разъема: SMA-F, гнездо (мама);
• исполнение: угловое;
• способ установки: на корпус;
• крепление: с гайкой;
• электрическое соединение: пайка;
• волновое сопротивление: 50 Ом;
• рабочее напряжение: 335 В;
• рабочий диапазон частот: до 18 ГГц;
• контактное сопротивление: не более 3 мОм;
• сопротивление изоляции: не менее 5000 МОм;
• диэлектрическая прочность: 1500 В;
• материал корпуса: бронза;
• материал контакта: бериллиевая медь;
• покрытие контакта: золото по никелевому подслою;
• материал изолятора: тефлон;
• диапазон рабочих температур: от -65 до +165 °C;
• ресурс соединений и разъединений: не менее 500 циклов;
• общая длина: около 17 мм;
• общая высота угловой конструкции: около 13 мм.

Сочетание волнового сопротивления 50 Ом и рабочего диапазона до 18 ГГц позволяет использовать SMA(м)-KWE-E в различных ВЧ- и СВЧ-трактах при условии соответствия параметров остальных компонентов линии передачи.

Где применяется угловой SMA-разъем на корпус

Угловое исполнение особенно полезно при плотной компоновке оборудования. После установки разъема направление подключения меняется на 90°, благодаря чему можно уменьшить необходимое пространство возле корпуса или печатной платы. Это удобно в компактных корпусах, распределительных модулях и приборах, где кабель не должен выступать непосредственно назад от панели.

Разъем SMA(м)-KWE-E 50 Ом может применяться при изготовлении, ремонте и модернизации радиоэлектронного оборудования, а также при организации антенных и сигнальных вводов.

• радиопередающие и радиоприемные устройства;
• Wi-Fi, GSM, 3G, 4G/LTE и другие беспроводные модули;
• GPS/ГЛОНАСС-приемники и навигационное оборудование;
• антенные модули и антенно-фидерные устройства;
• измерительные приборы и лабораторная ВЧ-аппаратура;
• телеметрические устройства и системы дистанционного контроля;
• системы автоматизации и передачи данных;
• радиомодемы, роутеры и специализированное сетевое оборудование;
• промышленная электроника и встроенные коммуникационные модули;
• самодельные и серийные радиотехнические конструкции.

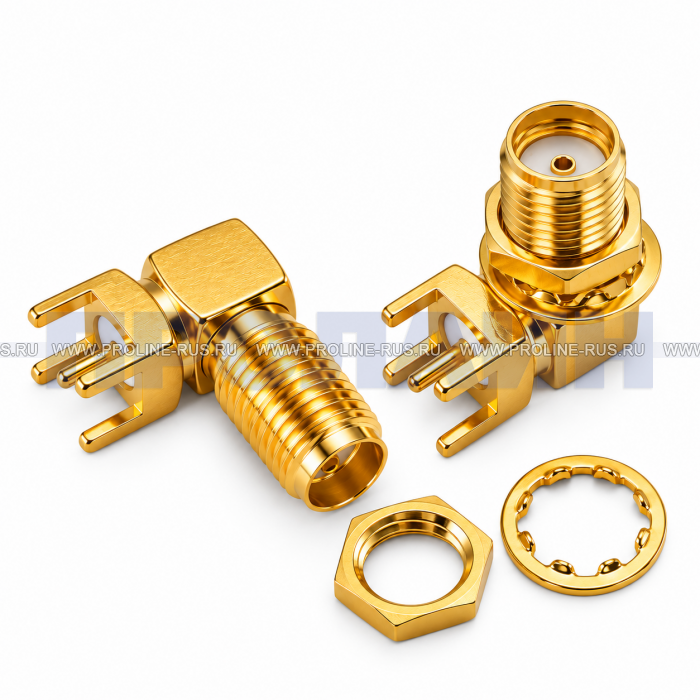

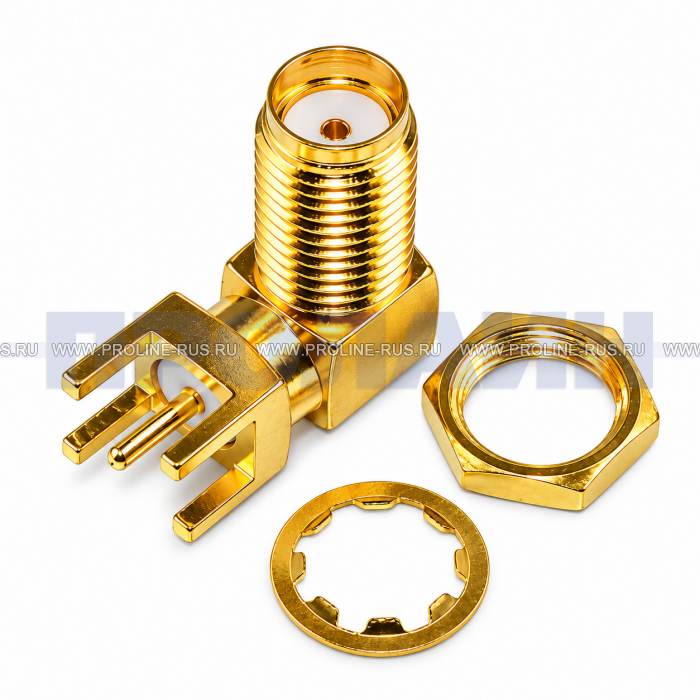

Монтаж SMA(м)-KWE-E на корпус и подключение пайкой

Конструкция разъема предусматривает механическую установку на корпус с фиксацией гайкой. Такой способ крепления уменьшает механическую нагрузку на электрические выводы: усилия при подключении и отключении ответного SMA-коннектора в большей степени воспринимаются корпусом устройства, а не точками пайки.

После механической установки выполняется пайка центрального и корпусных контактов в соответствии с электрической схемой устройства. Для высокочастотного тракта желательно сохранять минимальную длину несогласованных участков проводников и не допускать чрезмерного перегрева диэлектрика при пайке.

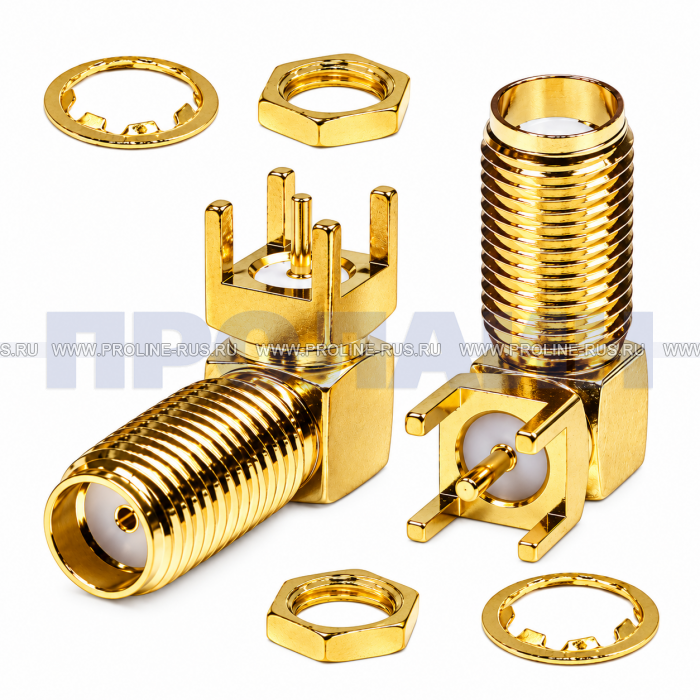

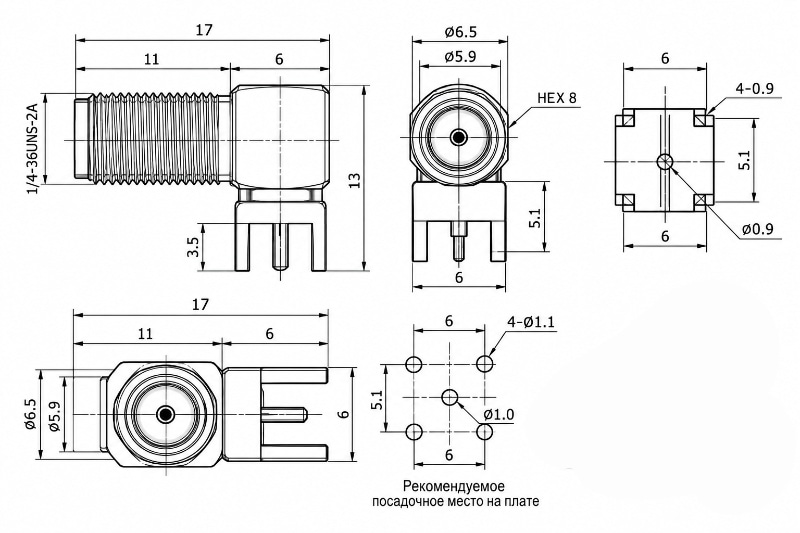

При проектировании платы или корпуса следует ориентироваться на фактические установочные размеры SMA(м)-KWE-E и технический чертеж изделия. Это особенно важно для точного расположения монтажных отверстий, центрального сигнального контакта и выводов корпуса.

Почему угловая конструкция может быть удобнее прямой

Главное отличие SMA(м)-KWE-E от прямых корпусных SMA-гнезд — изменение направления соединения на 90°. Такое решение помогает рациональнее расположить кабель, антенну или переходник относительно корпуса устройства. Оно особенно полезно, когда оборудование устанавливается рядом со стенкой, внутри шкафа, в неглубоком корпусе или в другой конструкции с ограниченным пространством.

Дополнительное преимущество корпусного исполнения с гайкой — независимая механическая фиксация. При правильной установке разъем образует прочную точку подключения и подходит для оборудования, в котором ответный SMA-коннектор может периодически подключаться и отключаться.

Как правильно подобрать SMA-разъем

Перед покупкой важно учитывать не только обозначение SMA, но и пол разъема, способ крепления, направление корпуса и метод подключения. SMA(м)-KWE-E — это гнездо (мама) стандартного SMA-типа. Его не следует автоматически считать взаимозаменяемым с RP-SMA: у стандартных SMA и разъемов обратной полярности отличается конструкция центрального контакта.

Для корректного выбора также проверьте волновое сопротивление всего ВЧ-тракта. SMA(м)-KWE-E имеет сопротивление 50 Ом, поэтому оптимально применять его в согласованных 50-омных системах вместе с соответствующим кабелем, антенной, переходниками и оборудованием.

Если в конструкции нет места для углового разъема или требуется другое механическое крепление, в каталоге Proline-Rus доступны прямые, угловые и фланцевые варианты SMA. Это позволяет подобрать разъем под конкретное расположение печатной платы, панели и ответного соединителя.

Другие SMA-разъемы Proline для сравнения

При проектировании устройства полезно сравнить SMA(м)-KWE-E с другими вариантами корпусного монтажа. В каталоге представлены модели с различной геометрией и способом фиксации:

• SMA(м)-KWE-D — угловой разъем на корпус под пайку;
• SMA(м)-KWE-F — другой вариант углового SMA-гнезда с гайкой под пайку;
• SMA(м)-KE-A — прямое SMA-гнездо на корпус под пайку;
• SMA(м)-KE-B — прямой корпусной разъем SMA под пайку;
• SMA(м)-KFD2 — SMA-гнездо на корпус с двухточечным фланцем;
• SMA(м)-KFD4 — SMA-гнездо на корпус с четырехточечным фланцем.

Все варианты категории можно посмотреть на странице разъемы высокочастотные SMA. Если задача требует соединения разных интерфейсов, дополнительно стоит посмотреть раздел разъемов и переходников.

Кому подойдет SMA(м)-KWE-E

Модель будет интересна инженерам, радиолюбителям, разработчикам электронной аппаратуры, монтажным организациям и сервисным центрам, которым требуется SMA-разъем мама 50 Ом с угловым расположением интерфейса. Корпусное крепление с гайкой удобно для панелей приборов и компактных металлических или пластиковых корпусов, а пайка позволяет интегрировать разъем непосредственно в электрическую схему устройства.

SMA(м)-KWE-E сочетает небольшой размер, резьбовое соединение, угловую компоновку и корпусное крепление. Это делает его подходящим вариантом для новых разработок и замены поврежденного SMA-гнезда при совпадении механических и электрических параметров.
