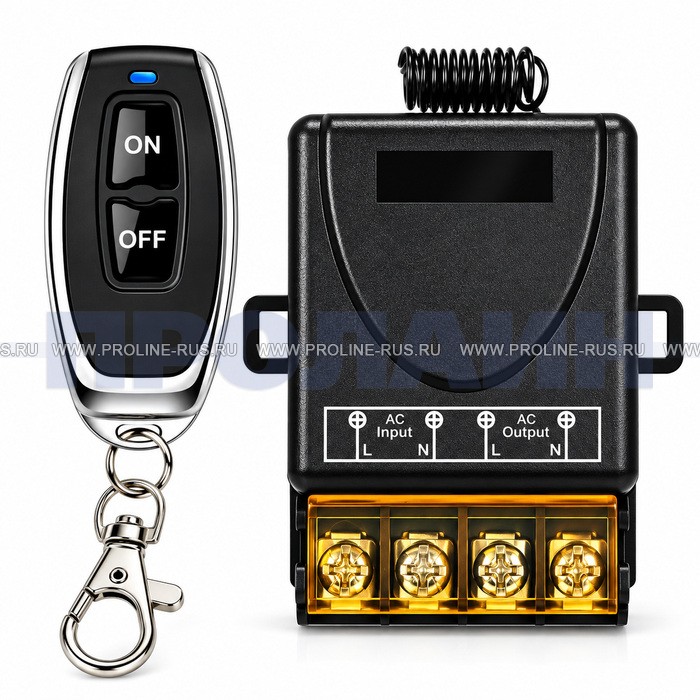

Радиореле с брелоком AK-RK301M

Радиореле с брелоком AK-RK301M - беспроводное управление электроприборами до 30 А, Радиореле с брелоком AK-RK301M - одноканальный радиоуправляемый коммутационный модуль для дистанционного включения и выключения электрического оборудования. Устройство работает от сети переменного тока AC 85–250 В, принимает команды на частоте 433 МГц и позволяет управлять подключённой электрической цепью с помощью компактного беспроводного брелока. Модель AK-RK301M рассчитана на коммутацию переменного напряжения до AC 250 В с максимальным заявленным током контактов до 30 А и ограничением по мощности нагрузки до 3000 Вт. Радиореле подходит для организации дистанционного управления освещением, совместимыми исполнительными устройствами, системами автоматики, оборудованием контроля доступа и другими электрическими цепями при соблюдении допустимых параметров подключения.

Главное преимущество радиореле AK-RK301M — возможность управлять оборудованием без прокладки отдельного управляющего кабеля от выключателя до исполнительного устройства. Радиобрелок передаёт команду по радиоканалу, а приёмник выполняет переключение контактов в соответствии с выбранным режимом работы. Купить радиореле с брелоком AK-RK301M можно в интернет-магазине Proline-Rus. Для сравнения других моделей с различным напряжением питания, количеством каналов и допустимой нагрузкой посетите раздел радиореле и брелоки дистанционного управления.

Основные преимущества радиореле AK-RK301M

• Дистанционное управление на частоте 433 МГц. Передача управляющих команд от совместимого радиобрелока без необходимости подключения управляющего провода.
• Коммутируемый ток до 30 А. Возможность управления электрическими цепями с повышенной нагрузкой в пределах установленных производителем ограничений.
• Максимальная заявленная мощность 3000 Вт. Подходит для соответствующих типов нагрузки при правильном расчёте электрической схемы.
• Универсальное питание AC 85–250 В. Работа от сети переменного тока в широком диапазоне напряжений.
• Дальность радиоуправления до 100 метров. Возможность передачи команд на расстоянии, зависящем от условий эксплуатации и наличия препятствий.
• Поддержка до 20 радиобрелоков. Удобное расширение системы дистанционного управления для нескольких пользователей.
• Три режима работы. Поддержка алгоритмов Inter-lock, Self-lock и Jog для различных сценариев переключения.
• Обучаемый радиоприёмник. Регистрация совместимых передатчиков с использованием технологии Learning Code.

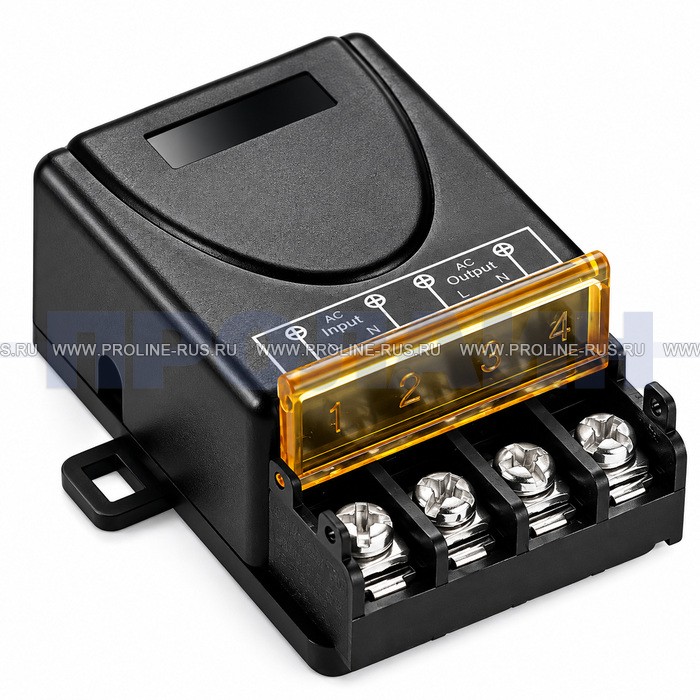

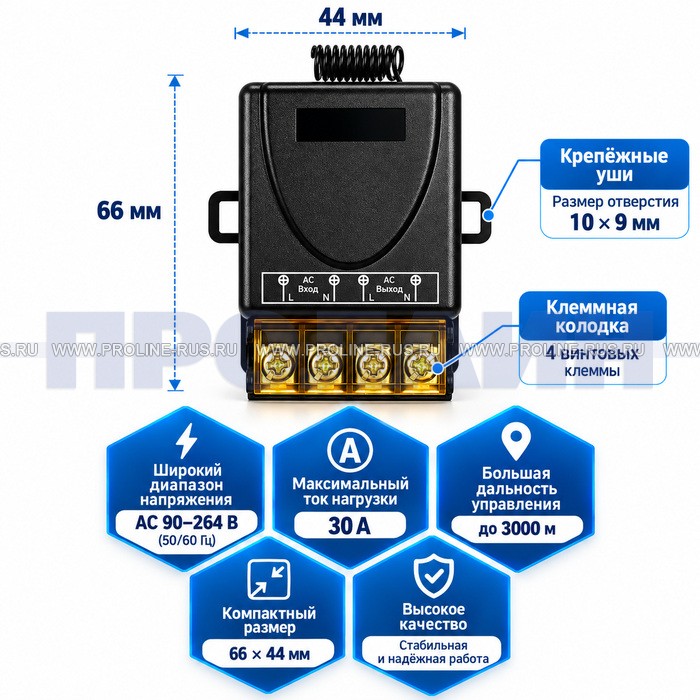

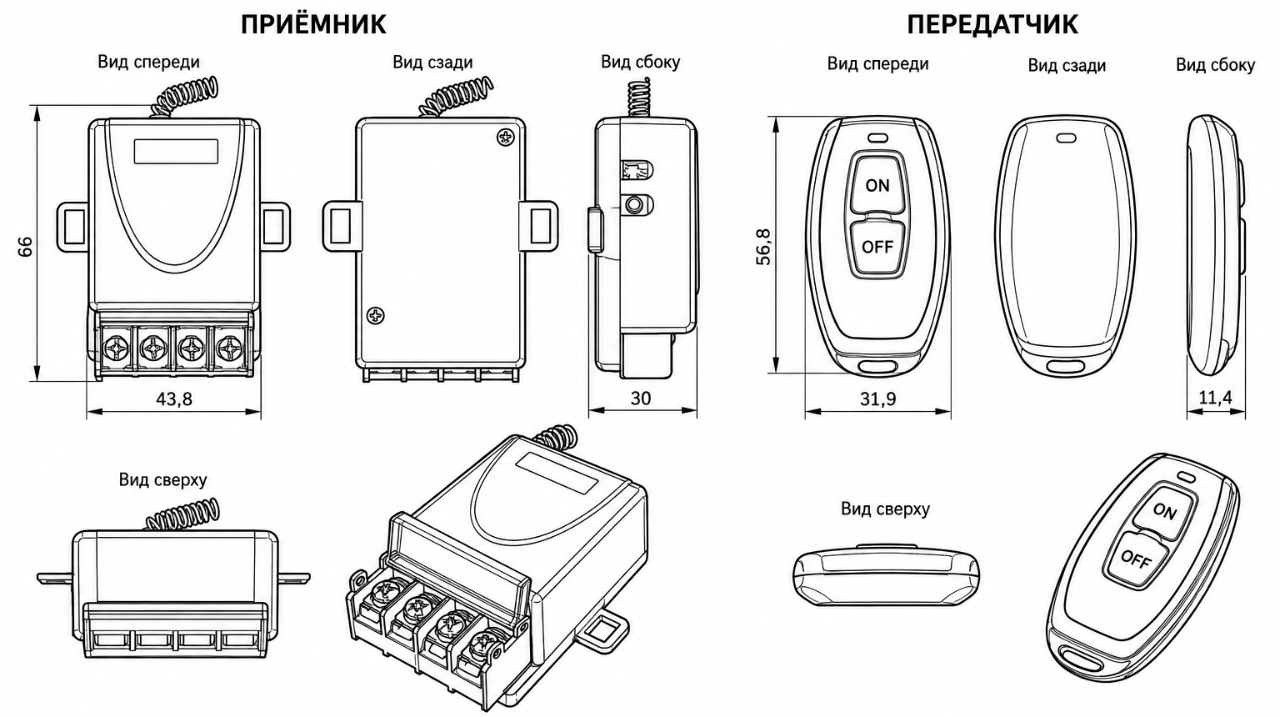

• Компактный корпус. Размеры приёмного модуля 64 × 42 × 29 мм позволяют размещать его внутри подходящего защитного корпуса или шкафа автоматики.
• Управление без интернета. Для передачи команд не требуется Wi-Fi, маршрутизатор, мобильное приложение или облачный сервис.

Как работает радиореле с брелоком AK-RK301M?

Принцип работы основан на беспроводной передаче кодированной команды от радиобрелока к приёмному модулю. После получения и распознавания сигнала радиореле переключает электрические контакты в соответствии с установленным режимом. Пользователю достаточно нажать запрограммированную кнопку совместимого брелока. Радиоприёмник принимает сигнал на частоте 433 МГц и выполняет заданное действие: включает оборудование, отключает нагрузку или формирует кратковременный управляющий импульс. Такой способ управления особенно удобен при модернизации существующих электрических систем, когда установка дополнительного проводного выключателя затруднена или требует значительных монтажных работ. AK-RK301M может применяться как самостоятельный элемент дистанционного управления электрической цепью либо как часть более сложной системы автоматизации при условии электрической совместимости подключаемого оборудования.

Три режима работы радиореле: Jog, Self-lock и Inter-lock

Радиореле AK-RK301M поддерживает три основных режима управления, позволяющих адаптировать устройство под конкретную задачу.

Jog - импульсный режим

В импульсном режиме радиореле обеспечивает временное замыкание контактов. Такой алгоритм удобен для передачи управляющих команд на совместимые контроллеры, системы доступа и другое оборудование, которому требуется кратковременный сигнал. В зависимости от настроек устройства может использоваться предусмотренная моделью задержка размыкания контактов.

Self-lock - режим переключения состояния

В режиме Self-lock радиореле изменяет состояние контактов по команде брелока. После включения контакты сохраняют установленное состояние до следующей соответствующей команды. Этот режим подходит для дистанционного включения и выключения освещения, электрических приборов и других совместимых нагрузок.

Inter-lock - режим раздельного включения и выключения

Режим Inter-lock позволяет назначать отдельные команды для включения и отключения реле. Например, одна кнопка совместимого радиобрелока используется для замыкания контактов, а другая - для их размыкания. Такой алгоритм удобен, когда пользователю необходимо однозначно управлять состоянием подключённого оборудования.

Особенность AK-RK301M: производителем предусмотрена возможность настройки различных режимов для соответствующих кнопок совместимого многокнопочного передатчика. Конкретный порядок программирования определяется инструкцией устройства.

Где применяется радиореле AK-RK301M на 433 МГц?

Беспроводное радиореле AK-RK301M используется для организации дистанционного управления совместимым электрическим оборудованием. Благодаря одноканальной конструкции и нескольким режимам работы устройство можно интегрировать в различные бытовые и технические системы.

• Дистанционное управление освещением. Включение и выключение светильников в гараже, мастерской, складском или хозяйственном помещении.
• Автоматические ворота и шлагбаумы. Передача управляющего сигнала на совместимый вход контроллера автоматики при правильно выполненном электрическом подключении.
• Системы контроля доступа. Формирование команд для совместимых контроллеров и исполнительных устройств.
• Охранные системы. Использование радиореле в составе совместимых систем сигнализации и дистанционного управления.
• Электротехническая автоматика. Дистанционное переключение управляющих цепей и передача команд на промежуточные реле или контакторы.
• Вентиляционное оборудование. Управление совместимыми электрическими цепями вентиляции с учётом характеристик электродвигателей.
• Насосная автоматика. Передача команд на соответствующие контроллеры или контакторы с учётом пусковых токов.
• Гаражи и технические помещения. Организация дополнительной беспроводной точки управления электрическим оборудованием.

При использовании радиореле для управления электродвигателями, насосами, компрессорами и другими индуктивными нагрузками необходимо учитывать повышенные пусковые токи. При необходимости следует применять промежуточный контактор соответствующего номинала. Для систем управления воротами, электрозамками и контроллерами необходимо отдельно проверить тип управляющего входа. Нельзя подавать сетевое напряжение на низковольтный вход устройства, если такая схема не предусмотрена производителем.

Радиореле 433 МГц - управление без Wi-Fi и интернета

AK-RK301M использует радиоканал 433 МГц для обмена командами между брелоком и приёмником. В отличие от Wi-Fi-реле, устройство не требует подключения к домашней сети, регистрации в приложении или постоянного доступа к интернету. Это делает радиореле удобным решением для локального дистанционного управления оборудованием на объектах, где отсутствует Wi-Fi или использование смартфона нежелательно. Заявленная дальность управления составляет до 100 метров. Фактическое расстояние устойчивой связи зависит от конструкции здания, металлических препятствий, электромагнитных помех, расположения приёмника и состояния элемента питания брелока. Для достижения стабильной радиосвязи рекомендуется размещать приёмный модуль с учётом особенностей распространения радиосигнала и избегать его экранирования металлическими конструкциями.

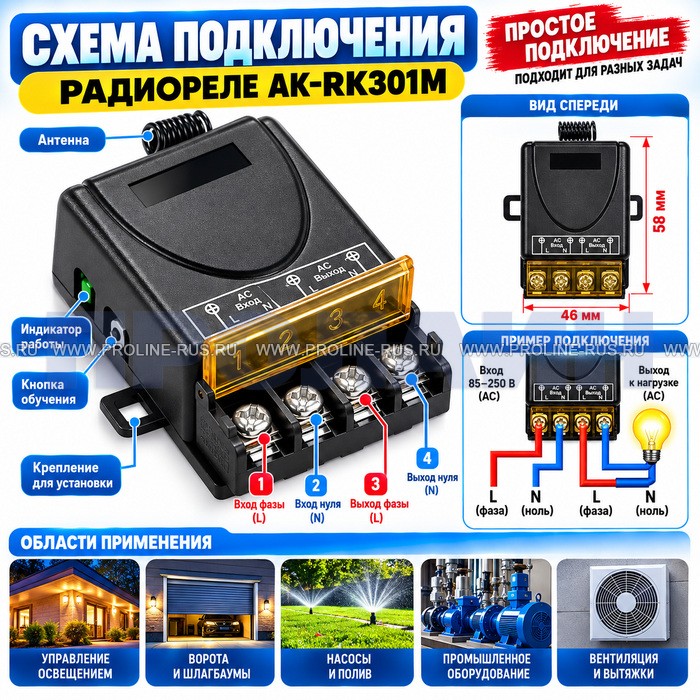

Подключение радиореле AK-RK301M к сети 220 В

Приёмный модуль AK-RK301M рассчитан на питание переменным напряжением AC 85–250 В. Для подключения используются предусмотренные конструкцией входные контакты L и N. Подключение управляемой нагрузки должно выполняться исключительно по электрической схеме конкретного устройства с учётом назначения выходных контактов, напряжения и характера нагрузки.

• Перед монтажом необходимо полностью отключить питание электрической цепи.
• Проверить соответствие напряжения сети рабочему диапазону радиореле.
• Убедиться, что ток и мощность нагрузки не превышают допустимые значения.
• Подобрать проводники, защитные устройства и коммутационную аппаратуру с учётом параметров электрической цепи.
• При подключении индуктивных нагрузок учитывать пусковые токи и необходимость промежуточного контактора.
• Размещать приёмник в подходящем защитном корпусе с соблюдением требований электробезопасности.
• После подключения проверить корректность работы всех запрограммированных команд.

Внимание: работы с сетевым напряжением 220 В должны выполняться квалифицированным специалистом. Не следует подключать нагрузку без проверки схемы клемм и допустимых параметров коммутации.

Программирование радиобрелоков AK-RK301M

Радиореле AK-RK301M поддерживает технологию Learning Code, позволяющую регистрировать совместимые радиобрелоки в памяти приёмного модуля. Для добавления передатчика используется кнопка обучения на приёмнике. После перехода в режим программирования необходимо передать соответствующую команду с совместимого брелока и дождаться подтверждения регистрации. Устройство поддерживает подключение до 20 радиобрелоков, что удобно при использовании одной системы дистанционного управления несколькими пользователями. Возможность назначения различных режимов отдельным кнопкам позволяет организовать удобный алгоритм управления оборудованием. Перед программированием необходимо убедиться в совместимости передатчика с приёмником. Совпадение рабочей частоты 433 МГц само по себе не гарантирует совместимость радиобрелоков разных моделей. Точный порядок добавления, удаления и настройки брелоков следует определять по инструкции AK-RK301M. При программировании необходимо соблюдать меры электробезопасности, поскольку приёмник работает от сетевого напряжения.

Как это работает?

Предусмотрено три режима работы. Радиореле с брелоком может использоваться в следующих направлениях: системы безопасности, системы контроля и управления доступом, автомобильные охранные системы и других. Устройство просто в эксплуатации, не требует выезда специалиста для монтажа.

Настройка реле:

Добавление дополнительных брелоков.

• Нажмите кнопку обучения 1 раз. Ожидаем перехода индикации светодиода в постоянное свечение. Затем нажмите 1 раз кнопку дистанционного управления, и индикатор контроллера мигает 3 раза, указывая на успешное добавление.

Удаление дополнительных брелоков.

• Нажмите и удерживайте кнопку обучения на контроллере в течение 8 секунд. Индикатор мигнет 8 раз, и память реле будет очищена. После очистки памяти все сопряженные пульты дистанционного управления будут удалены. Задержку выключения реле нужно будет настраивать повторно.

Настройка режима Jog.

• Одно нажатие кнопки настройки на корпусе реле, сопровождается одним миганием светодиода. Нажмите кнопку обучения 1 раз. Ожидаем перехода индикации светодиода в постоянное свечение. Затем нажмите 1 раз кнопку дистанционного управления, и индикатор контроллера мигает 3 раза, указывая на успешное применение настроек.
  Способ работы: На брилоке. Нажимаем кнопку А и держим "замыкаем реле" отпускаем А "размыкаем реле", необходим один канал и одна кнопка для управления.

Настройка режима Self-lock.

• Одно нажатие кнопки настройки на корпусе реле, сопровождается одним миганием светодиода. Нажмите кнопку обучения 2 раза. Ожидаем перехода индикации светодиода в состояние посточнного свечения. Затем нажмите 1 раз кнопку дистанционного управления, и индикатор контроллера мигает 3 раза, указывая на успешное применение настроек.
  Способ работы: На брилоке. Нажимаем А "замыкаем реле" нажимаем ту же кнопку ещё раз "размыкаем его", необходим один канал и одна кнопка для управления.

Настройка режима Inter-lock.

• Одно нажатие кнопки настройки на корпусе реле, сопровождается одним миганием светодиода. Нажмите кнопку обучения 3 раза. Ожидаем перехода индикации светодиода в состояние посточнного свечения. Затем нажмите 1 раз кнопку дистанционного управления, которая будет замыкать реле, затем 1 раз кнопку, которая будет размыкать реле. Индикатор контроллера мигает 3 раза, указывая на успешное применение настроек.
  Способ работы: нажимаем кнопку А "замыкаем контакт" нажимаем В "размыкаем его", необходим один канал и две кнопки для управления.

Установка задержки размыкания.

• 5 секунд:  нажмите кнопку кнопку обучения четыре раза (нажмите один раз, и индикатор мигнет один раз), а затем нажмите и удерживайте кнопку дистанционного управления в течение 3 секунд. После чего индикатор контроллера замигает, указывая на применение настроек.
• 10 секунд: нажмите кнопку кнопку обучения пять раз (нажмите один раз, и индикатор мигнет один раз), а затем нажмите и удерживайте кнопку дистанционного управления в течение 3 секунд, после чего индикатор контроллера замигает, указывая на успешное применение настроек.
• 15 секунд: нажмите кнопку кнопку обучения шесть раз (нажмите один раз, и индикатор мигнет один раз), а затем Нажмите и удерживайте кнопку дистанционного управления в течение 3 секунд, после чего индикатор контроллера замигает, указывая на успешное применение настроек.
• 20 секунд: нажмите кнопку кнопку обучения семь раз (нажмите один раз, и индикатор мигнет один раз), а затем нажмите и удерживайте кнопку дистанционного управления в течение 3 секунд, после чего индикатор контроллера замигает, указывая на успешное применение настроек.

Как выбрать радиореле с брелоком для дистанционного управления?

При выборе радиореле необходимо учитывать не только дальность действия и рабочую частоту, но и напряжение питания, количество каналов, допустимую нагрузку и поддерживаемые режимы управления. Модель AK-RK301M ориентирована на системы с питанием от сети переменного тока и повышенными требованиями к номинальному току коммутации. Если требуется управление низковольтным оборудованием, можно рассмотреть радиореле AK-RK01-12 с питанием DC 9-14 В. Для систем с напряжением питания DC 9-48 В в каталоге представлено радиореле с брелоком AK-RK310M. Если необходимо дистанционно управлять двумя независимыми каналами, можно выбрать двухканальное радиореле AK-RK02S-D. Для систем с четырьмя каналами управления предусмотрено четырёхканальное радиореле AK-RK04S-II. Альтернативой для управления одной электрической цепью от сети переменного тока является радиореле AK-RK01SE-220. Перед выбором необходимо сравнить характеристики, режимы работы и допустимые параметры нагрузки.

Другие радиореле и брелоки дистанционного управления Proline-Rus

В интернет-магазине Proline-Rus представлены радиореле для бытовой автоматизации, систем безопасности, контроля доступа и дистанционного управления электрическими цепями.

Полный ассортимент устройств представлен в разделе «Радиореле и брелоки», где можно сравнить технические характеристики, комплектацию и варианты дистанционного управления.

FAQ - часто задаваемые вопросы о радиореле AK-RK301M

Купить радиореле с брелоком AK-RK301M в интернет-магазине Proline-Rus

AK-RK301M - практичное решение для дистанционного управления электрическими цепями по радиоканалу 433 МГц. Одноканальное радиореле сочетает питание AC 85–250 В, максимальный коммутируемый ток до 30 А, поддержку до 20 совместимых брелоков и три режима управления. Устройство подходит для организации беспроводного включения и выключения совместимого оборудования, модернизации существующих систем управления и интеграции в электротехническую автоматику. В интернет-магазине Пролайн можно заказать радиореле AK-RK301M, подобрать альтернативные модели и выбрать подходящее оборудование для дистанционного управления.
