Разъем на корпус, с фланцем 4 отв., под пайку 16,5 мм SMA(м)-KFD4-3 |
|
Товар в наличии
118 руб.
Условия доставки
арт.: 290342
|
||||
| Компании более 10 лет | Доставка по всей России | Техническая поддержка | Русифицированное ПО | Более 100 000 товаров |
О товаре

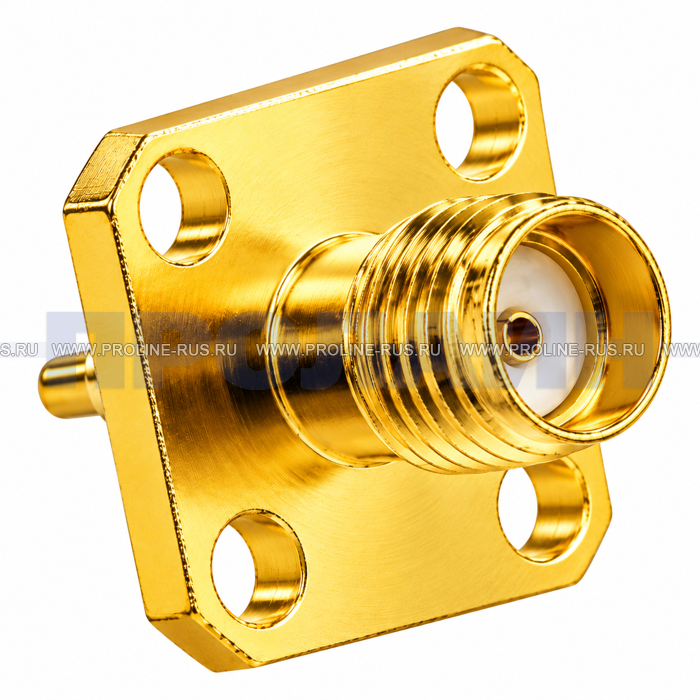

SMA(м)-KFD4-3 — фланцевое гнездо SMA на корпус под пайку. Нужен аккуратный ВЧ-вывод на панели прибора? SMA(м)-KFD4-3 — прямой разъём типа «мама» для стационарного монтажа на корпус. Квадратный фланец с четырьмя отверстиями удерживает соединитель при подключении ответного штекера, а внутренний вывод предназначен для пайки. Такое исполнение помогает отделить механическую нагрузку на разъём от места электрического соединения. Модель подходит для оборудования с трактом 50 Ом, где важно разместить SMA-интерфейс на стенке корпуса и оставить место для внутреннего подключения. Перед заказом сопоставьте посадочные размеры, длину выступающей части и тип центрального контакта с чертежом вашего устройства.
Что даёт исполнение SMA(м)-KFD4-3
- Четыре точки крепления: фланец фиксирует разъём на панели или шасси.
- Интерфейс SMA female: позволяет вывести высокочастотную линию на внешнюю сторону корпуса.
- Подключение под пайку: внутреннюю цепь можно соединить с выводом разъёма без обжимного кабельного окончания.
- Прямое компактное исполнение: удобно для приборов, где важны расположение разъёма и свободное пространство за панелью.
Монтаж и совместимость
Закрепите фланец через четыре монтажных отверстия, затем выполните пайку внутреннего соединения с учётом конструкции вашего ВЧ-тракта. Для внешнего подключения нужен ответный штекер стандартного SMA: при выборе проверьте центральные контакты, резьбу и волновое сопротивление всей линии. RP-SMA и обычный SMA нельзя считать взаимозаменяемыми только по внешнему сходству.
Если критичны габариты, сверьте KFD4-3 с монтажным чертежом до изготовления отверстий в панели. Для сравнения на Proline-Rus размещён SMA(м)-KFD4 с фланцем на 4 отверстия; его карточка указывает общую длину 24,5 мм.
Где пригодится фланцевое гнездо SMA
Разъём выбирают для стационарного ВЧ-порта, который должен выдерживать регулярное подключение ответного кабеля и оставаться закреплённым на корпусе.
Примеры применения SMA(м)-KFD4-3
- антенные входы и выходы радиоэлектронных блоков;
- корпуса приёмопередатчиков и усилителей ВЧ-сигнала;
- измерительные и лабораторные приборы;
- экранированные модули связи и телеметрии;
- прототипы и небольшие серии радиоаппаратуры;
- ремонт устройств с фланцевым панельным SMA-гнездом.
Подберите соединение в каталоге Proline-Rus
Посмотрите разъёмы SMA и общую подкатегорию высокочастотных разъёмов и адаптеров. Если нужна другая схема крепления, сравните SMA(м)-KFD2 с фланцем на 2 отверстия и корпусное гнездо SMA(м)-KE-B под пайку. Для соединения с другим типом ВЧ-интерфейса откройте раздел высокочастотных переходников и проверьте совместимость конкретного переходника по полу контактов и сопротивлению.
Вопросы и ответы о SMA(м)-KFD4-3
Какой ответный разъём нужен для SMA(м)-KFD4-3?
Подбирайте стандартный штекер SMA с подходящими центральным контактом и волновым сопротивлением. Перед соединением проверьте, что это именно SMA, а не RP-SMA.
Для чего нужен фланец с четырьмя отверстиями?
Он крепит гнездо к панели или корпусу отдельно от паяного соединения. Это удобно, когда ответный кабель будут подключать и отключать при эксплуатации оборудования.
Чем KFD4-3 отличается от SMA(м)-KFD4?

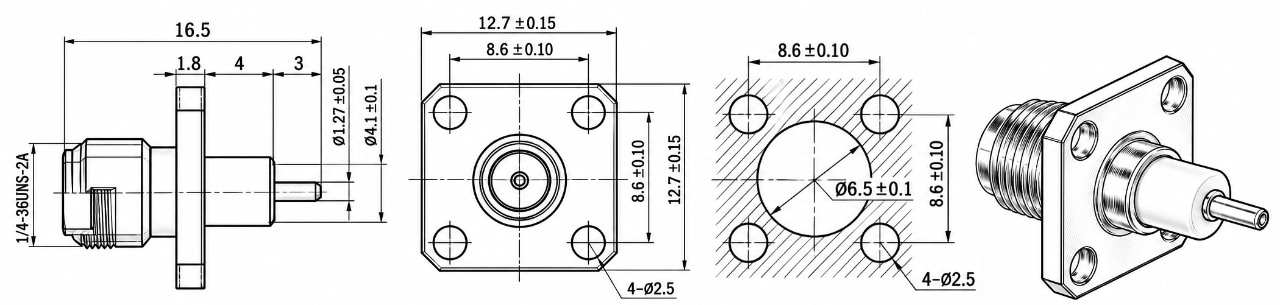

Это разные исполнения фланцевого SMA-гнезда. Для KFD4-3 в опубликованном чертеже указан размер 16,5 мм, а в карточке SMA(м)-KFD4 на Proline-Rus — общая длина 24,5 мм. При замене сверяйте весь монтажный чертёж, включая расположение отверстий и выступающий вывод.
Можно ли поставить этот разъём на коаксиальный кабель обжимом?
KFD4-3 рассчитан на крепление к корпусу и внутреннее подключение под пайку. Если требуется обжимное окончание непосредственно на кабеле, выбирайте отдельный кабельный SMA-разъём под его марку и диаметр.
Что проверить перед заказом?
Сверьте тип SMA-контактов, сопротивление линии 50 Ом, размеры панели, положение четырёх крепёжных отверстий и свободное место за корпусом. Эти параметры определяют механическую посадку и совместимость с ответной частью.
Выберите SMA(м)-KFD4-3 для аккуратного корпусного ВЧ-порта и оформите заказ в карточке товара Proline-Rus после проверки монтажных размеров.
Технические характеристики
| Серия | SMA |
| Назначение | гнездо (мама) |
| Тип исполнения | Прямой |
| Тип монтажа | Приборный фланцевый |
| Соединение | пайка/фланец 4 отвестия |
| Крепегние | на корпус |
| Материал корпуса | Латунь |
| Материал покрытия корпуса | Золото |
| Материал диэлектрика | Тефлон |
| Общая длина | 16,5 мм |
| Длина изолятора | 6 мм |
| Длина контактного пина | 3 мм |
| Рабочее напряжение | 335 В |
| Сопротивление | 50 Ом |
Комплектация:
- Разъем - 1 шт.
Отзывы покупателей о SMA(м)-KFD4-3
Нет отзывов об этом товаре.
Вы можете быть первым. Оставьте свое мнение прямо сейчас.
