Разъем USB Type-C 2.0 USB-Type-C-ANYTYPE(п) USB2.0 (клемник) |
|
Товар в наличии
180 руб.
Условия доставки
арт.: USB-TYPE-C-1К
|
||||
| Компании более 10 лет | Доставка по всей России | Техническая поддержка | Русифицированное ПО | Более 100 000 товаров |
О товаре

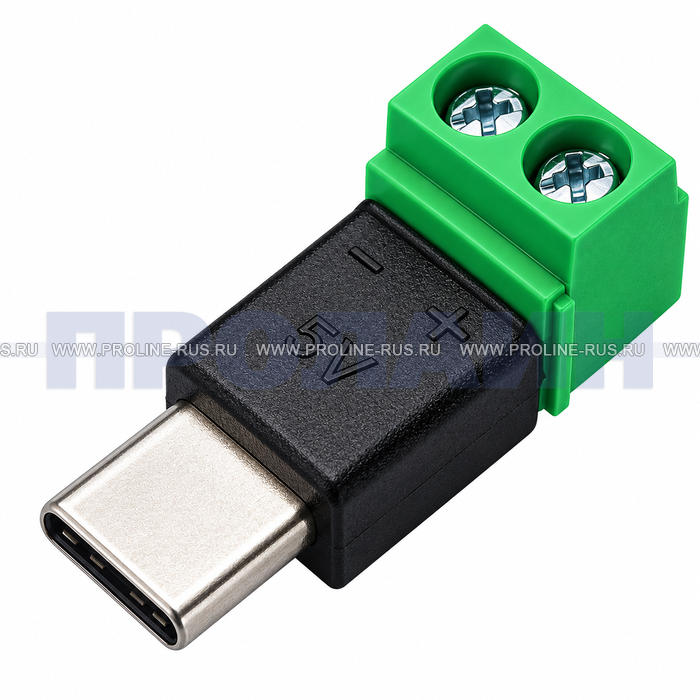

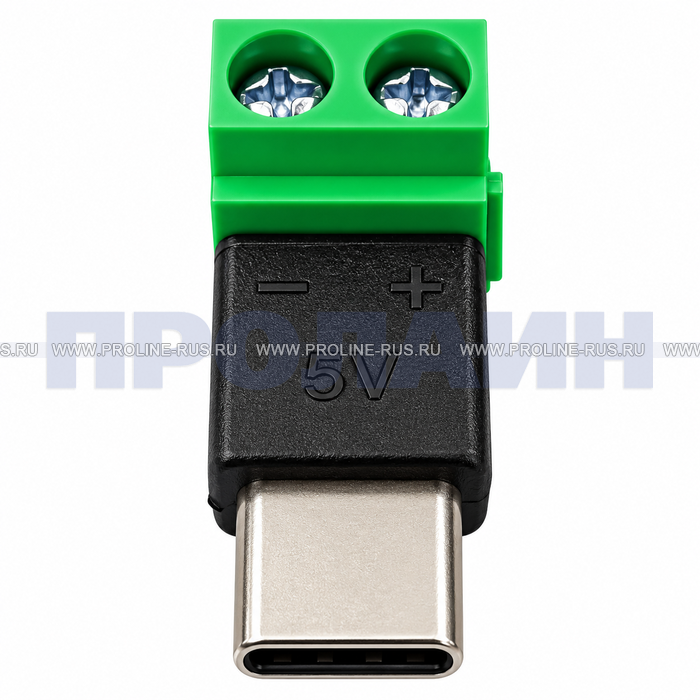

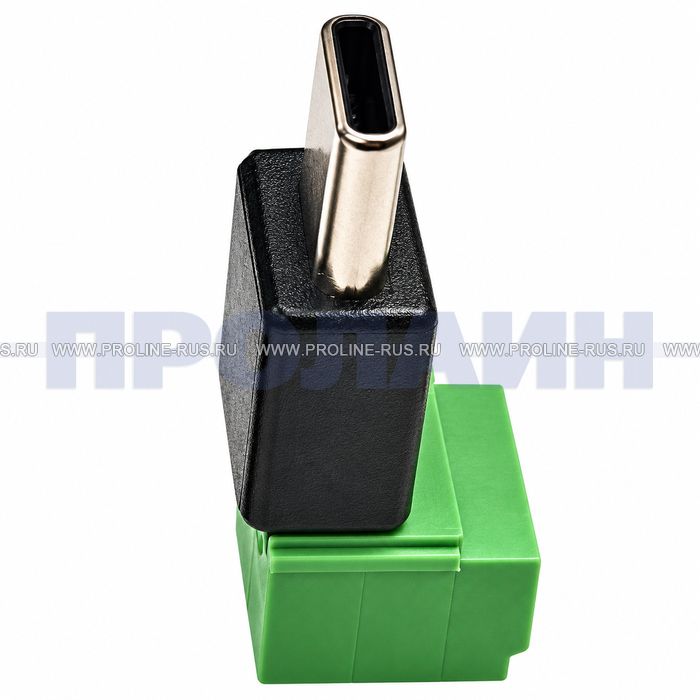

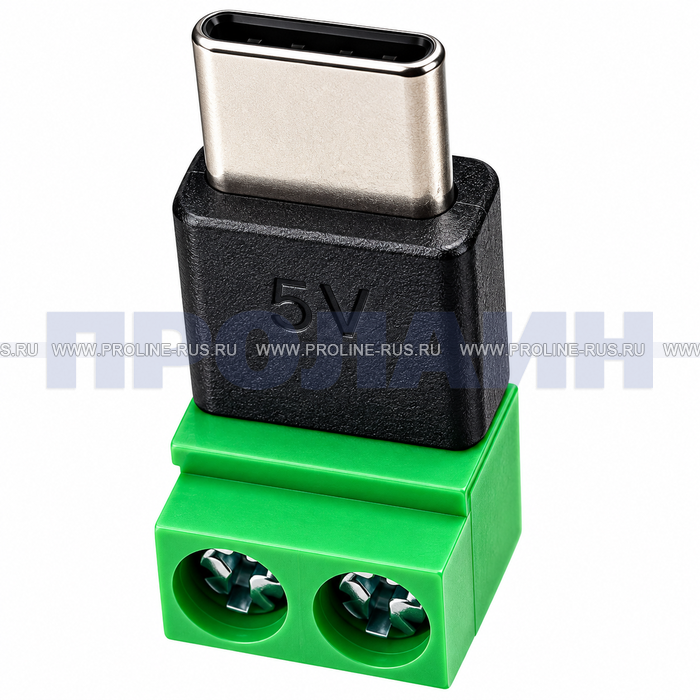

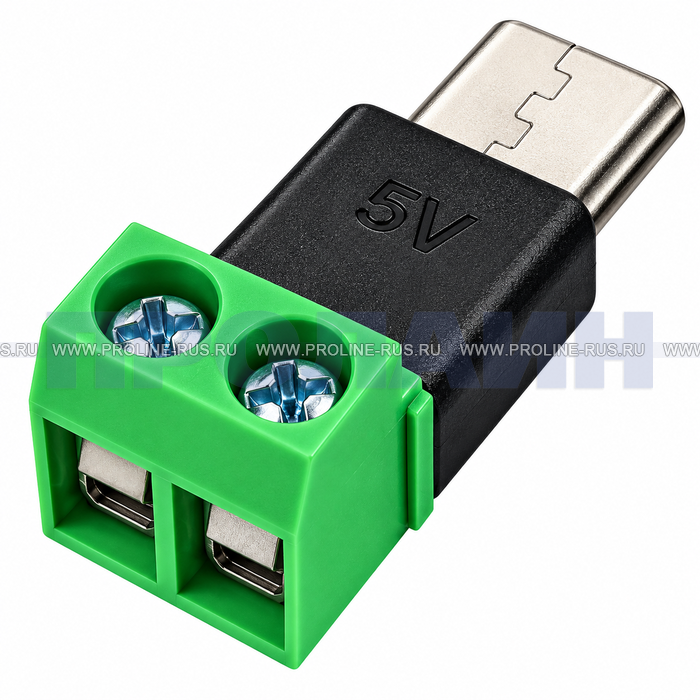

Разъем USB-Type-C-ANYTYPE(п) с клеммником — питание 5 В без пайки, компактный переходник со штекером USB Type-C «папа» и двухконтактной винтовой клеммной колодкой. Он предназначен для быстрого подключения питания постоянного тока 5 В к проводам без использования паяльника. Такой USB-C переходник удобен при ремонте электроники, изготовлении собственных кабелей питания, лабораторных испытаниях, прототипировании, подключении светодиодных устройств, небольших контроллеров, датчиков, модулей и другой техники, рассчитанной на питание 5 В. Важно: данное исполнение имеет только две клеммы «+» и «−» и предназначено для передачи питания. Линии USB D+ и D− на клеммы не выведены, поэтому переходник не предназначен для передачи данных USB 2.0.
Другие исполнения можно посмотреть в разделе разъемы USB Proline и в общем каталоге разъемов и переходников.
Преимущества USB Type-C переходника с клеммником
- Подключение без пайки. Провод фиксируется винтами в двухконтактной клеммной колодке.
- USB Type-C «папа». Симметричный штекер удобно подключается к совместимому USB-C источнику питания.
- Питание 5 В. Переходник рассчитан на стандартную линию питания USB.
- Две понятные клеммы. На корпусе обозначены «+» и «−», что упрощает монтаж.
- Компактное исполнение. Подходит для небольших корпусов, макетов и сервисных соединений.
- Многократное подключение. Провод можно снять, заменить или переподключить без перепайки.
- Универсальность. Подходит для ремонта, прототипирования и изготовления нестандартных кабелей питания.
Как подключить USB-Type-C-ANYTYPE(п)
На корпусе переходника находятся две винтовые клеммы, соответствующие положительной и отрицательной линиям питания. Перед подключением необходимо проверить полярность проводов и убедиться, что подключаемое устройство рассчитано на питание 5 В DC.
- отключите источник питания;
- зачистите концы проводов на необходимую длину;
- определите положительный и отрицательный проводники;
- подключите положительный провод к клемме «+»;
- подключите отрицательный провод к клемме «−»;
- затяните винты клеммника отверткой;
- проверьте отсутствие короткого замыкания;
- подключите штекер USB Type-C к источнику питания.
Перед первым включением желательно проверить напряжение на выходных проводах мультиметром. Это особенно важно при использовании нестандартных блоков питания, зарядных устройств и самодельных схем.
USB Type-C как удобный источник питания 5 В
USB Type-C широко применяется не только для передачи данных, но и как компактный интерфейс питания. В данном переходнике используются именно линии питания USB-C, которые выведены на винтовые контакты.
Это позволяет получить удобный съемный источник постоянного напряжения 5 В от совместимого USB-C блока питания, зарядного устройства, power bank, USB-хаба или другого источника, способного выдавать стандартное USB-питание.
Переходник является пассивным устройством и не выполняет преобразование или стабилизацию напряжения. Напряжение на клеммах определяется используемым источником питания.
Где можно применять USB-C клеммный переходник
Основные варианты использования
- питание электронных модулей 5 В;
- подключение небольших контроллеров и плат;
- питание датчиков и исполнительных устройств;
- сервисный ремонт электроники;
- лабораторные стенды;
- макетирование и прототипирование;
- самодельные USB-C кабели питания;
- подключение LED-модулей и небольшой светодиодной подсветки;
- питание небольших вентиляторов 5 В;
- подключение устройств к power bank;
- создание временных соединений при диагностике;
- тестирование электронных устройств;
- замена поврежденного разъема питания в экспериментальных и сервисных сборках;
- проекты Arduino, микроконтроллеров и другой DIY-электроники при соответствии напряжения и потребляемого тока.
Основные характеристики USB-Type-C-ANYTYPE(п)
- Тип: переходник питания USB Type-C — клеммная колодка.
- USB-разъем: Type-C.
- Исполнение USB: штекер «папа».
- Соединение провода: винтовой клеммник.
- Количество клемм: 2.
- Назначение клемм: «+» и «−».
- Рабочее напряжение: стандартное USB-питание 5 В DC.
- Передача данных: нет, клеммы предназначены для питания.
- Монтаж: без пайки.
- Корпус: компактный пластиковый.
- Применение: питание, ремонт, сервис, прототипирование и DIY-проекты.
Передает ли этот переходник данные USB 2.0?
Нет. Несмотря на физический разъем USB Type-C, данное двухконтактное исполнение выводит только питание. Для полноценного USB 2.0 необходимо наличие как минимум линий питания VBUS и GND, а также линий передачи данных D+ и D−.
Поскольку у USB-Type-C-ANYTYPE(п) используется только 2-контактный клеммник, он применяется как переходник питания. Для задач передачи данных следует использовать соответствующий многоконтактный USB-переходник.
Другие клеммные USB-разъемы Proline
Если требуется не только питание, но и полноценная передача данных USB 2.0, в каталоге Proline есть исполнения USB Type-A с пяти-контактной клеммной колодкой.
- USB-ANYTYPE(п) USB2.0 (клеммник) — штекер USB Type-A «папа» с выводом питания, D−, D+ и экрана.
- USB-ANYTYPE(м) USB2.0 (клеммник) — гнездо USB Type-A «мама» с пяти-контактной клеммной колодкой.
- USB-ANYTYPE-C(п) USB2.0 (гибкий клеммник) — USB Type-A «папа» с кабелем 30 см и клеммником.
- USB-ANYTYPE-C(м) USB2.0 (гибкий клеммник) — USB Type-A «мама» с кабелем 30 см и клеммником.
Полный ассортимент представлен в категории USB-разъемы и переходники.
Почему клеммник удобен при ремонте и монтаже
В обычном USB-разъеме провода необходимо паять или обжимать. Винтовой клеммник позволяет собрать соединение обычной отверткой: достаточно зачистить провод, вставить его в контакт и затянуть винт.
Такое решение удобно при разработке прототипов, диагностике, временных подключениях и ремонте, поскольку проводники можно неоднократно подключать и отключать. Клеммное соединение также упрощает замену кабеля или подключаемого оборудования.
Рекомендации по безопасному подключению
Что проверить перед подачей питания
- убедитесь, что устройство рассчитано на питание 5 В DC;
- проверьте правильность полярности «+» и «−»;
- не допускайте соприкосновения оголенных проводников;
- надежно затяните винты клеммника;
- проверьте соединение мультиметром перед подключением чувствительной электроники;
- не превышайте допустимый ток источника питания, кабеля и самого переходника;
- не используйте переходник для передачи данных;
- не рассчитывайте на функции USB Power Delivery без отдельной схемы согласования;
- не подавайте на клеммы напряжение, превышающее допустимое для подключенного устройства.
Поддерживает ли переходник USB Power Delivery?
Сам по себе данный двухконтактный переходник не является контроллером USB Power Delivery и не выполняет согласование профилей PD. Его основная задача — вывести стандартное питание USB на два винтовых контакта.
Для получения напряжений 9, 12, 15 или 20 В от USB-C PD необходим специальный контроллер-триггер, который согласует требуемый профиль питания с источником. Обычный пассивный двухконтактный переходник такого согласования не выполняет.
USB-Type-C-ANYTYPE(п) — простой способ получить 5 В на клеммах
USB-Type-C-ANYTYPE(п) подойдет тем, кому требуется компактное, разборное и удобное соединение USB-C с обычными проводами без пайки. Переходник позволяет быстро вывести питание 5 В на две клеммы и использовать современный USB Type-C источник в электронных проектах, ремонте и лабораторных работах.
Для выбора других вариантов USB-разъемов перейдите в раздел разъемы USB Proline или общий каталог разъемов и переходников.
Вопросы и ответы о USB-Type-C-ANYTYPE(п)
Что представляет собой USB-Type-C-ANYTYPE(п)?
Это компактный переходник со штекером USB Type-C «папа» и двухконтактной винтовой клеммной колодкой для подключения питания без пайки.
Какое напряжение используется?
Переходник предназначен прежде всего для стандартного питания USB 5 В DC. Перед подключением оборудования необходимо проверить напряжение источника.
Какие контакты выведены на клеммник?
На двухконтактный клеммник выведены положительная линия питания «+» и отрицательная линия «−».
Нужна ли пайка?
Нет. Провод фиксируется винтом в клеммной колодке, поэтому подключение выполняется без паяльника.
Можно ли передавать через переходник данные?
Нет. Двухконтактная версия используется только для питания. Линии D+ и D− на клеммник не выведены.
Поддерживает ли он USB 2.0 480 Мбит/с?
Нет. Физическая форма разъема USB Type-C сама по себе не означает поддержку передачи данных. У данной двухконтактной версии отсутствуют клеммы D+ и D−.
Можно ли использовать переходник для зарядки?
Да, если подключаемое устройство рассчитано на стандартное питание 5 В и его потребляемый ток соответствует возможностям источника, кабеля и переходника.
Можно ли подключить его к power bank?
Да, при условии что USB-C выход power bank способен работать в обычном режиме 5 В и подключенная нагрузка соответствует его характеристикам.
Можно ли питать светодиодную ленту?
Только если конкретная лента рассчитана на 5 В и ее ток потребления находится в допустимых пределах источника питания и переходника.
Можно ли получить через него 9 или 12 В от USB-C?
Обычный пассивный переходник не запрашивает повышенное напряжение USB Power Delivery. Для получения нестандартного напряжения требуется отдельный PD-триггер или контроллер согласования.
Можно ли использовать переходник в автомобиле?
Можно только при наличии стабилизированного источника USB 5 В. Подключать его напрямую к бортовой сети 12 или 24 В нельзя.
Для чего он лучше всего подходит?
Для питания небольших 5-вольтовых электронных модулей, сервисных работ, прототипирования, ремонта и изготовления нестандартных кабелей питания USB Type-C.
Чем он отличается от USB-ANYTYPE(п) USB2.0?
USB-Type-C-ANYTYPE(п) имеет USB Type-C и две клеммы питания. USB-ANYTYPE(п) USB2.0 имеет USB Type-A и пяти-контактный клеммник, позволяющий подключать не только питание, но и линии данных D+ и D−.
Технические характеристики:
Основное |
|
| Тип | разъем с штекером (папа) |
| Разъем | USB Type-C 2.0 тип А |
| Тип соединения | клемма |
| количество контактов | 2 |
Общее |
|

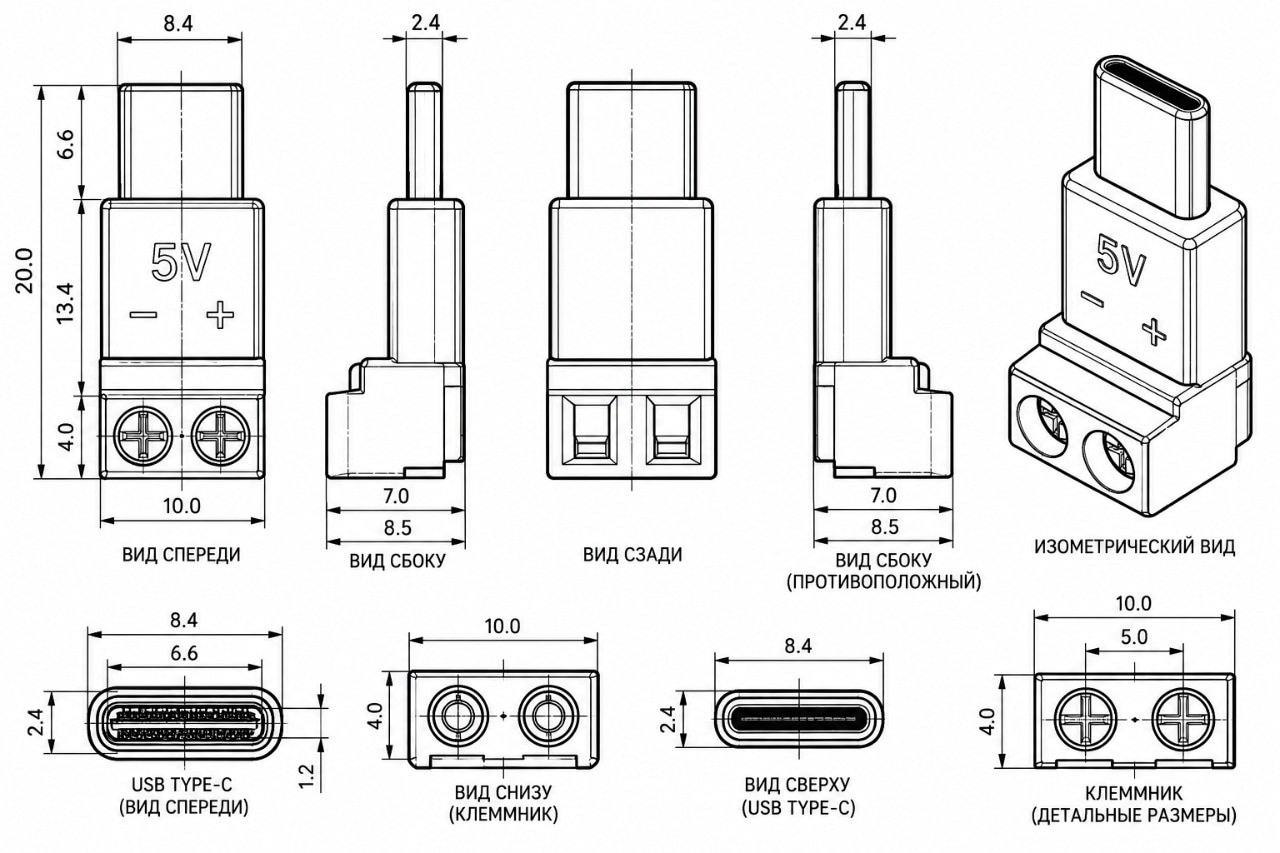

| Размер | 20х10х8,5 мм |
| Вес | 8 г |
Комплектация:
- Разъем - 1 шт.
