Разъем microUSB 2.0 microUSB-ANYTYPE(п) USB2.0 (клемник)

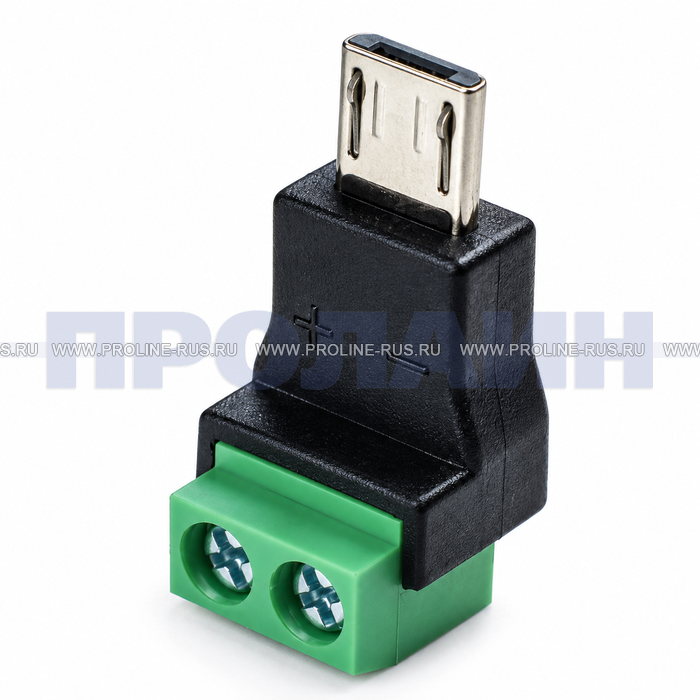

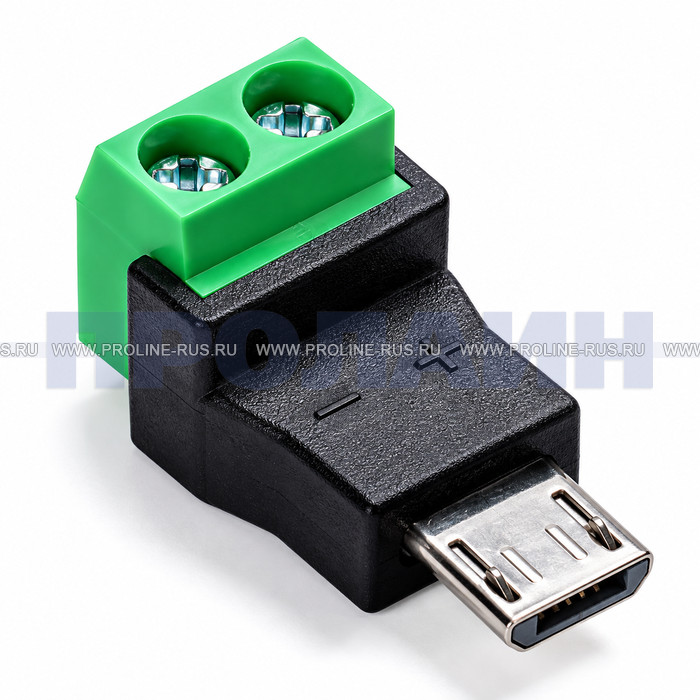

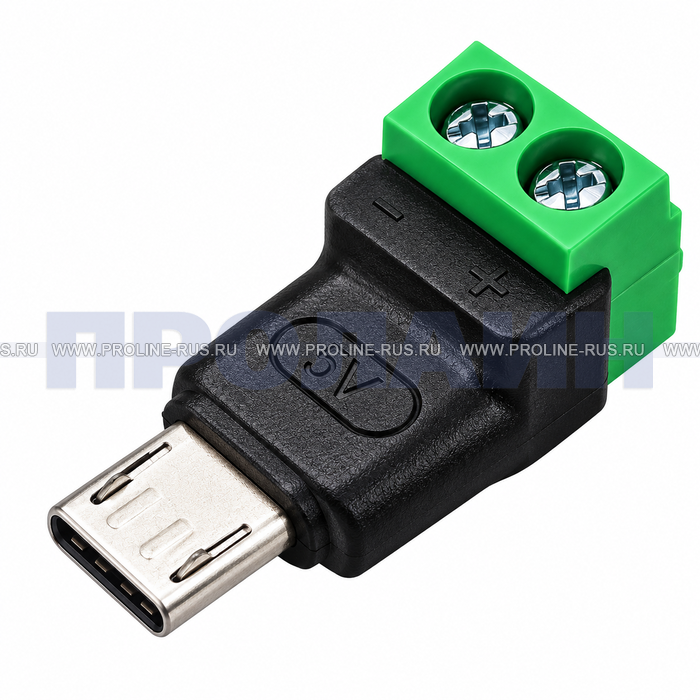

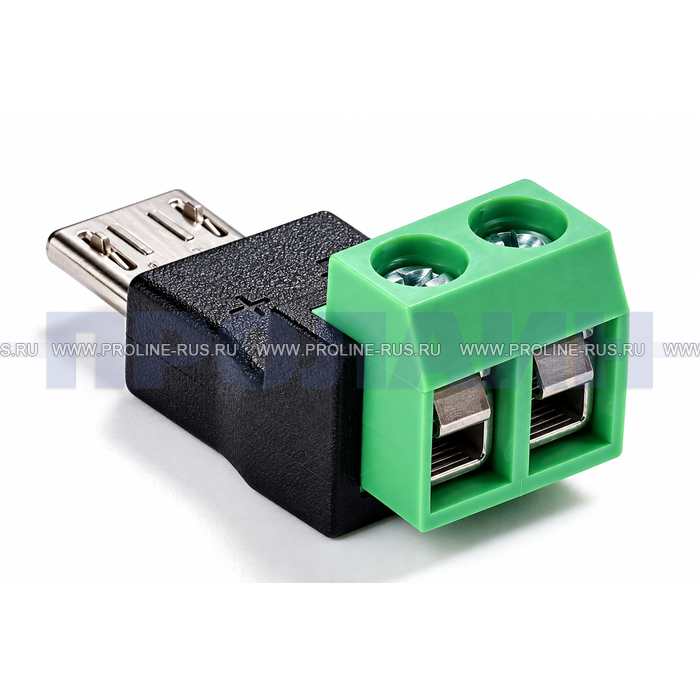

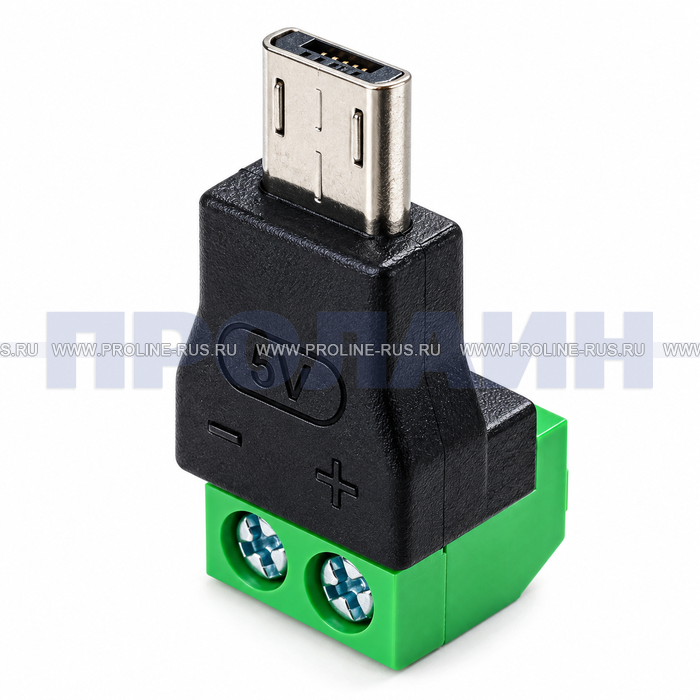

Разъем microUSB-ANYTYPE(п) USB2.0 с клеммником — подключение питания Micro-USB без пайки, Разъем microUSB-ANYTYPE(п) USB2.0 (клеммник) — компактный переходник со штекером Micro-USB и двухконтактной винтовой клеммной колодкой для быстрого подключения цепей питания. Адаптер позволяет подвести питание к устройству с разъемом Micro-USB без пайки готового кабеля: достаточно подключить два проводника к клеммам с соблюдением полярности и зафиксировать их винтами. Такой разъем Micro-USB на клеммник удобен при ремонте электроники, изготовлении нестандартных кабелей питания, макетировании, монтаже оборудования, подключении контроллеров, датчиков, портативной техники и других устройств, рассчитанных на питание 5 В.

Преимущества Micro-USB разъема с винтовым клеммником

• Монтаж без пайки — проводники надежно фиксируются обычными винтовыми зажимами.
• Штекер Micro-USB — подходит для устройств с соответствующим гнездом Micro-USB.
• Двухконтактный клеммник — отдельные контакты для положительного и отрицательного проводников питания.
• Питание 5 В — удобное решение для стандартных цепей питания Micro-USB.
• Разборная конструкция — провод можно заменить без демонтажа и перепайки разъема.
• Быстрый монтаж — для установки достаточно отвертки и подготовленного двухжильного провода.
• Компактные размеры — адаптер удобно применять в небольших корпусах и монтажных пространствах.
• Многоразовое использование — винтовой зажим можно неоднократно ослаблять и затягивать.
• Подходит для ремонта и DIY — полезен сервисным инженерам, монтажникам, радиолюбителям и разработчикам электроники.

Для чего нужен переходник Micro-USB на клеммник

microUSB-ANYTYPE(п) позволяет заменить стандартный USB-кабель двумя отдельными проводниками там, где передача данных не требуется. Это особенно удобно в стационарных установках и самодельных устройствах, когда необходимо получить надежное разъемное соединение питания и самостоятельно выбрать длину провода.

• ремонт поврежденных кабелей питания Micro-USB;
• изготовление нестандартных кабелей и переходников;
• подключение электронных модулей с питанием 5 В;
• питание датчиков, контроллеров и макетных плат;
• подключение портативных устройств с разъемом Micro-USB;
• монтаж оборудования в корпусах и распределительных коробках;
• создание лабораторных и испытательных стендов;
• проверка оборудования от регулируемого лабораторного блока питания;
• DIY-проекты и прототипирование электронных устройств;
• создание постоянных или временных линий питания 5 В.

Как подключить microUSB-ANYTYPE(п) USB2.0

Для подключения необходимо определить полярность проводов питания. Положительный провод соединяется с клеммой «+», отрицательный провод или GND — с клеммой «−». Конец провода зачищается, устанавливается в соответствующий зажим и фиксируется винтом.

Перед первым включением рекомендуется проверить полярность мультиметром и убедиться, что между контактами отсутствует короткое замыкание. Для большинства устройств с классическим питанием через Micro-USB используется постоянное напряжение 5 В DC.

Важно: двухконтактный клеммник предназначен для цепей питания. В стандартном интерфейсе Micro-USB для передачи данных используются отдельные линии D+ и D−, однако у данной двухконтактной конструкции они на клеммы не выводятся. Поэтому адаптер следует использовать прежде всего как переходник Micro-USB для питания, а не как кабель передачи данных.

Micro-USB 5 В без пайки — удобное решение для монтажа

При обычном ремонте USB-кабеля необходимо зачистить тонкие проводники, залудить их и припаять непосредственно к контактам штекера. Клеммниковый переходник упрощает эту операцию: электрическое соединение создается механическим винтовым зажимом.

Это позволяет быстро подключать питание непосредственно на месте монтажа, экспериментировать с длиной провода и заменять кабель без повторной пайки. Конструкция полезна как для временных тестовых соединений, так и для постоянного подключения маломощных электронных устройств.

Штекер Micro-USB для устройств предыдущих поколений

Micro-USB долгое время являлся одним из наиболее распространенных компактных USB-разъемов и до сих пор используется во множестве устройств. Поэтому переходники Micro-USB остаются востребованными при ремонте и обслуживании оборудования, выпущенного до массового перехода на USB Type-C.

Разъем может быть полезен для питания совместимых контроллеров, мини-компьютеров, GPS-оборудования, портативной электроники, старых смартфонов и планшетов, камер, электронных книг, небольших сетевых устройств и различных электронных модулей — при условии соответствия напряжения и распиновки.

Когда удобнее использовать клеммник вместо готового USB-кабеля

Готовый кабель удобен для обычной эксплуатации устройства, но при монтаже оборудования его фиксированная длина, заводские разъемы и необходимость размещения лишнего кабеля могут мешать. Клеммниковый адаптер позволяет самостоятельно подобрать провод нужной длины и провести его непосредственно до источника питания.

• когда требуется нестандартная длина линии питания;
• когда провод необходимо провести через узкое отверстие или кабельный канал;
• когда устройство часто отключается для обслуживания;
• когда поврежден оригинальный кабель;
• когда требуется быстро проверить устройство от лабораторного источника питания;
• когда необходимо собрать экспериментальную схему без пайки;
• когда готовый USB-кабель занимает слишком много места внутри корпуса.

Что проверить перед подключением

Перед использованием переходника убедитесь, что подключаемое устройство действительно рассчитано на питание через Micro-USB и напряжение источника соответствует его требованиям. Для типового USB-питания применяется напряжение 5 В, однако конкретные требования всегда следует сверять с документацией оборудования. Особое внимание уделите полярности. Ошибочное подключение плюса и минуса способно привести к повреждению подключенного устройства. После затяжки винтов убедитесь, что оголенные части двух проводников не соприкасаются между собой.
