Разъем USB 2.0 USB-ANYTYPE(м) (клеммник) |
|
Товар в наличии
160 руб.
Условия доставки
арт.: USB-A-2К
|
||||
| Компании более 10 лет | Доставка по всей России | Техническая поддержка | Русифицированное ПО | Более 100 000 товаров |
О товаре
Разъем USB 2.0 USB-ANYTYPE(м) с клеммником — подключение проводов без пайки, USB-ANYTYPE(м) USB2.0 (клеммник) — компактный соединитель USB 2.0 Type-A с гнездом «мама» и винтовой клеммной колодкой. Он позволяет подключить отдельные проводники USB-кабеля непосредственно к разъему без пайки, что удобно при ремонте кабелей, изготовлении нестандартных соединений, удлинении USB-линии, прототипировании и сервисных работах. Разъем оборудован 5 клеммами для подключения питания, дифференциальной пары передачи данных, общего провода и экрана кабеля. Интерфейс соответствует USB 2.0 Type-A и поддерживает скорость передачи данных до 480 Мбит/с при использовании исправного кабеля, правильном подключении и совместимом оборудовании.
Другие варианты представлены в разделе разъемы USB Proline.
Преимущества USB-ANYTYPE(м) USB2.0
- USB Type-A «мама» — стандартное USB-гнездо для подключения совместимого штекера Type-A.
- Монтаж без пайки — проводники фиксируются винтовыми клеммами.
- 5 контактов — питание, две линии данных, земля и экран.
- USB 2.0 — поддержка передачи данных до 480 Мбит/с.
- Разборное соединение — кабель можно заменить или переподключить без перепайки.
- Компактный корпус — удобен для монтажных, лабораторных и сервисных задач.

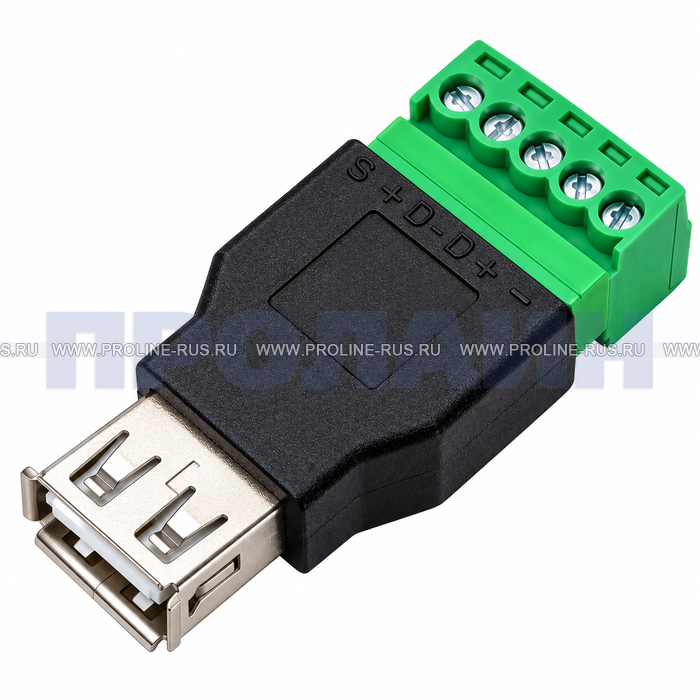

Распиновка и назначение клемм USB 2.0
Клеммная колодка USB-ANYTYPE(м) выводит основные электрические цепи USB 2.0 непосредственно на винтовые контакты. Это позволяет подключать кабель без пайки и контролировать каждую линию отдельно.
- S / Shield — экран кабеля.
- + / VBUS — линия питания USB +5 В DC.
- D− / Data− — отрицательная линия передачи данных.
- D+ / Data+ — положительная линия передачи данных.
- − / GND — общий провод, земля.
Обратите внимание: стандартный интерфейс USB 2.0 Type-A имеет четыре основных электрических контакта. Пятая клемма данного переходника используется для подключения экрана кабеля.
Для чего нужен USB-разъем с клеммником
Клеммный USB-переходник особенно удобен в ситуациях, когда стандартный готовый USB-кабель невозможно или нецелесообразно использовать. Можно самостоятельно выбрать кабель, его длину и схему монтажа, сохранив доступ к каждой цепи USB.
Основные варианты применения USB-ANYTYPE(м)
- ремонт поврежденных USB-кабелей;
- восстановление оборванного USB-разъема;
- изготовление USB-удлинителей;
- создание нестандартных интерфейсных кабелей;
- подключение USB-периферии к специальной проводке;
- создание сервисных и диагностических переходников;
- разработка и тестирование электронных устройств;
- монтаж оборудования в шкафах и корпусах;
- временные соединения при диагностике;
- лабораторные стенды и прототипирование;
- подключение клавиатур, мышей и другой совместимой USB 2.0 периферии;
- подключение совместимых накопителей и других USB-устройств в пределах возможностей интерфейса USB 2.0.
Как подключить USB-ANYTYPE(м) к кабелю
Перед подключением необходимо определить назначение проводников USB-кабеля. Цвета жил у разных производителей могут отличаться, поэтому при сомнениях рекомендуется проверить распиновку по документации кабеля или мультиметром.
- Отключите оборудование от источника питания.
- Зачистите проводники USB-кабеля на необходимую длину.
- Определите VBUS +5 В, D−, D+, GND и экран.
- Подключите каждый проводник к соответствующей клемме.
- Надежно затяните винты клеммника.
- Проверьте отсутствие короткого замыкания между VBUS и GND.
- После проверки подключите USB-устройство.
Для устойчивой передачи данных желательно сохранять линии D+ и D− в составе витой пары и не расплетать их на значительную длину перед клеммником. Качество передачи зависит от кабеля, длины линии, экранирования и качества монтажа.
Характеристики USB-ANYTYPE(м) USB2.0
- Наименование: USB-ANYTYPE(м) USB2.0 (клеммник).
- Тип: разъем с гнездом «мама».
- Интерфейс: USB 2.0 Type-A.
- Тип соединения кабеля: винтовая клемма.
- Количество контактов: 5.
- Назначение контактов: Shield, +5 В, D−, D+, GND.
- Скорость интерфейса USB 2.0: до 480 Мбит/с.

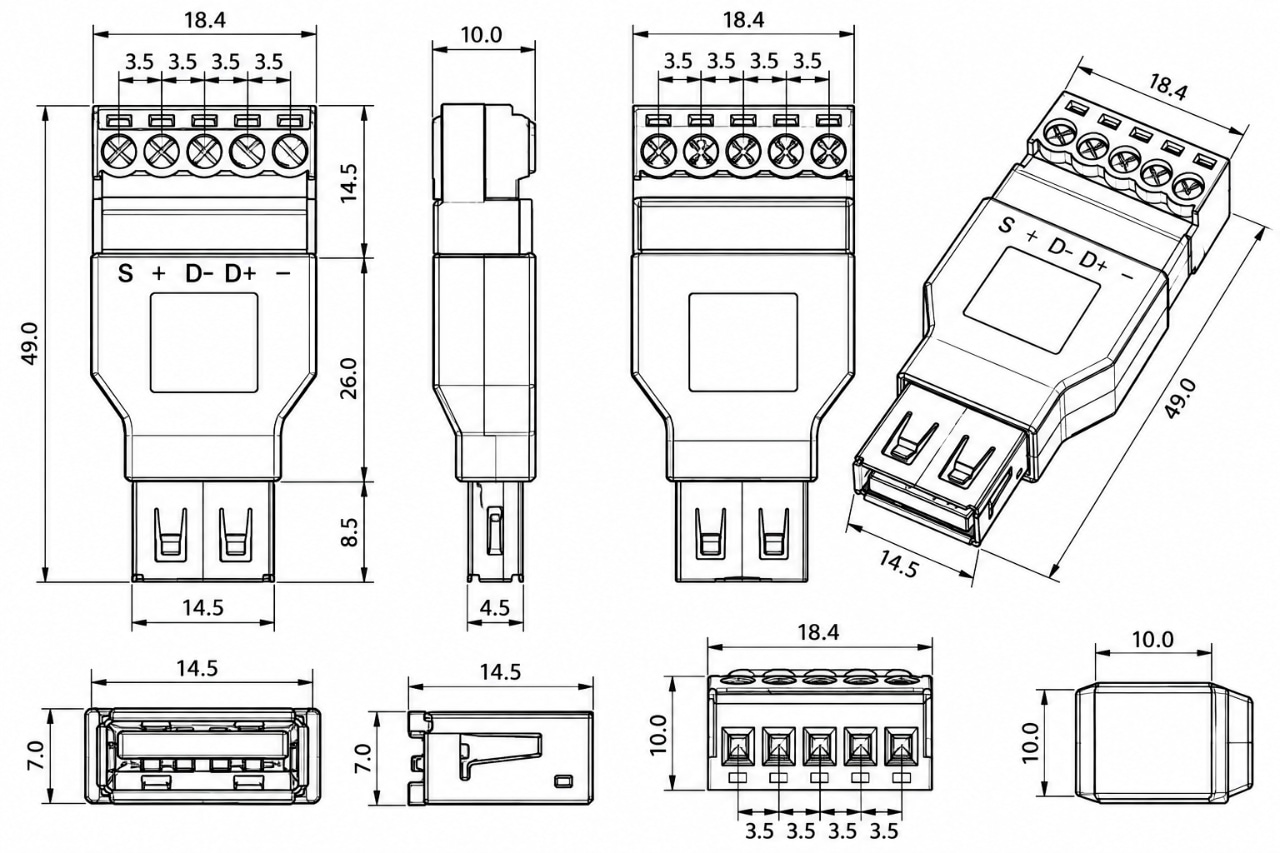

- Размер: 37,5×18,5×10 мм.
- Вес: 10 г.
- Комплектация: переходник — 1 шт.
Гнездо USB Type-A «мама» с удобным клеммным подключением
Главное отличие USB-ANYTYPE(м) — наличие стандартного USB Type-A гнезда. К переходнику можно подключать устройства и кабели со штекером USB-A, а обратная сторона разъема выводится непосредственно на клеммную колодку.
Такая конструкция удобна для создания точки подключения USB на стенде, внутри корпуса оборудования, в тестовой системе или в нестандартной кабельной сборке, где использование обычного разъема под пайку затруднено.
USB 2.0 — передача данных и питание по одному интерфейсу
USB 2.0 предусматривает передачу данных в режиме High Speed со скоростью до 480 Мбит/с. Через интерфейс также передается питание по линиям VBUS и GND. Фактические параметры работы определяются характеристиками подключенных устройств, источника питания, кабеля и качеством соединения.
USB-ANYTYPE(м) является пассивным соединителем: он не усиливает сигнал и не заменяет активный USB-удлинитель. При создании длинных USB-линий необходимо учитывать ограничения стандарта и качество используемого кабеля.
USB-ANYTYPE «мама» и «папа» — варианты Proline
Если требуется гнездо USB Type-A, подойдет данная модель USB-ANYTYPE(м). Для прямого подключения переходника к USB-порту используется аналогичный вариант со штекером.
- USB-ANYTYPE(п) USB2.0 (клеммник) — USB Type-A штекер «папа» с 5-контактным клеммником.
- USB-ANYTYPE-C(п) USB2.0 (гибкий клеммник) — гибкий вариант со штекером USB Type-A и кабелем 30 см.
- USB-ANYTYPE-C(м) USB2.0 (гибкий клеммник) — гибкий вариант с гнездом USB Type-A и кабелем 30 см.
Полный ассортимент находится в категории USB-разъемы, гнезда и переходники Proline.
Чем USB-ANYTYPE(м) отличается от USB-ANYTYPE(п)
USB-ANYTYPE(м) имеет USB Type-A гнездо «мама», поэтому к нему подключается обычный USB-A штекер. USB-ANYTYPE(п) имеет штекер «папа» и вставляется непосредственно в USB-гнездо компьютера или другого оборудования.
Обе версии предназначены для клеммного подключения проводников и позволяют обойтись без пайки. Выбирать вариант следует по типу USB-разъема, который требуется получить на конце собираемой линии.
Почему винтовой клеммник удобен при монтаже
При работе с обычным разъемом под пайку требуется паяльное оборудование и определенный навык монтажа. Клеммное исполнение позволяет оперативно собрать, проверить и изменить соединение обычной отверткой.
Это удобно при ремонте оборудования, изготовлении единичных кабелей и экспериментальных сборок. Если необходимо изменить схему или заменить кабель, проводники можно просто освободить из клемм и подключить заново.
На что обратить внимание при выборе и монтаже
Рекомендации по выбору кабеля и подключению
- для передачи данных используйте полноценный USB-кабель с линиями D+ и D−;
- для стабильной работы желательно использовать экранированный кабель;
- D+ и D− рекомендуется сохранять в виде витой пары;
- не допускайте замыкания +5 В на GND или линии данных;
- проверяйте назначение жил перед подключением;
- для линий большой длины учитывайте ограничения USB 2.0;
- не используйте переходник как активный усилитель или USB-хаб;
- выбирайте исполнение «мама» или «папа» в зависимости от требуемого направления подключения.
Купить USB-ANYTYPE(м) USB2.0 с клеммником в Proline-Rus
Разъем USB 2.0 USB-ANYTYPE(м) (клеммник) — практичное решение для ремонта, монтажа и создания нестандартных USB-соединений. Стандартное USB Type-A гнездо сочетается с винтовой клеммной колодкой, поэтому подключение проводов можно выполнить без пайки.
Модель подойдет монтажникам, специалистам по ремонту электроники, инженерам, разработчикам и радиолюбителям. Для выбора других конструкций и форм-факторов перейдите в раздел разъемы USB Proline.
Вопросы и ответы о USB-ANYTYPE(м) USB2.0
Что такое USB-ANYTYPE(м) USB2.0?
Это разъем USB 2.0 Type-A с гнездом «мама» и 5-контактным винтовым клеммником для подключения USB-кабеля без пайки.
Какой USB-разъем установлен на переходнике?
Используется стандартное гнездо USB 2.0 Type-A «мама».
Для чего нужны пять клемм?
Четыре линии соответствуют основным цепям USB 2.0: VBUS +5 В, D−, D+ и GND. Дополнительная клемма используется для экрана кабеля.
Нужна ли пайка?
Нет. Проводники фиксируются винтами в клеммной колодке, поэтому обычный монтаж выполняется без паяльника.
Какую скорость передачи данных поддерживает разъем?
Стандарт USB 2.0 предусматривает скорость до 480 Мбит/с. Фактическая скорость зависит от подключенных устройств, качества кабеля и монтажа.
Можно ли использовать разъем только для питания?
Технически можно задействовать линии VBUS +5 В и GND для совместимого оборудования, однако необходимо соблюдать электрические параметры источника питания и подключаемого устройства.
Можно ли передавать через него данные?
Да. Для этого необходимо правильно подключить D+ и D−, а также использовать подходящий USB-кабель.
Подойдет ли USB-ANYTYPE(м) для ремонта кабеля?
Да. Клеммное исполнение удобно для ремонта, восстановления и изготовления нестандартных USB-кабелей без пайки.
Можно ли подключить к нему мышь или клавиатуру?
Да, при условии корректного соединения всех необходимых линий USB и совместимости оборудования USB 2.0.
Можно ли подключить USB-флешку?
Разъем обеспечивает стандартные линии USB 2.0, поэтому технически подходит для совместимых USB-накопителей при правильной распиновке, достаточном питании и качественном кабеле.
Что означает USB-ANYTYPE(м)?
Буква «м» обозначает исполнение с USB-гнездом «мама». Версия USB-ANYTYPE(п) выполнена со штекером «папа».
Есть ли гибкий вариант с кабелем?
Да. В каталоге Proline представлен USB-ANYTYPE-C(м) USB2.0 с гнездом «мама», клеммником и кабелем длиной 30 см.
Можно ли использовать переходник для удлинения USB-линии?
Да, разъем может применяться при создании или ремонте USB-линии. При этом сам переходник является пассивным и не усиливает сигнал, поэтому необходимо учитывать длину и качество кабеля.
Какие размеры USB-ANYTYPE(м)?
Габариты переходника составляют приблизительно 37,5×18,5×10 мм, масса — около 10 г.
Технические характеристики USB-ANYTYPE(м) USB2.0:
Основное |
|
| Тип | разъем с гнездом (мама) |
| Разъем | USB 2.0 тип А |
| Тип соединения | клемма |
| количество контактов | 5 |
Общее |
|
| Размер | 37.5х18.5х10 мм |
| Вес | 10 г |
Комплектация USB-ANYTYPE(м) USB2.0:
- Переходник - 1 шт.
