Радиореле 30А AK-C210911

Радиореле 30 А AK-C210911 — управляйте нагрузкой с удобного места, AK-C210911 — одноканальное радиореле 433 МГц для дистанционного включения и выключения сетевой нагрузки. Команду передаёт совместимый радиопульт: отдельную проводную линию от места управления к реле прокладывать не требуется. Модель подойдёт для проекта, в котором нужен один управляемый канал и выбор логики переключения. До заказа согласуйте тип нагрузки, условия установки и совместимость передатчика.

Что удобно в повседневной работе

• Управление по радиоканалу: разместите пульт там, где им удобно пользоваться.
• Один канал: понятная организация управления выбранной цепью.
• Выбор сценария: кратковременное действие или сохранение состояния.
• Подбор под задачу: сравните сетевые и низковольтные модели перед покупкой.

Три режима управления

• JOG: реле включено, пока удерживается кнопка передатчика.
• Self-lock: повторное нажатие одной кнопки меняет состояние.
• Inter-lock: одна кнопка включает, другая выключает.

Перед настройкой определите нужное поведение оборудования. Команды обучения и очистки памяти в опубликованном описании изложены неоднозначно — последовательность действий уточните для вашей версии устройства.

Как это работает?

• Программирование:

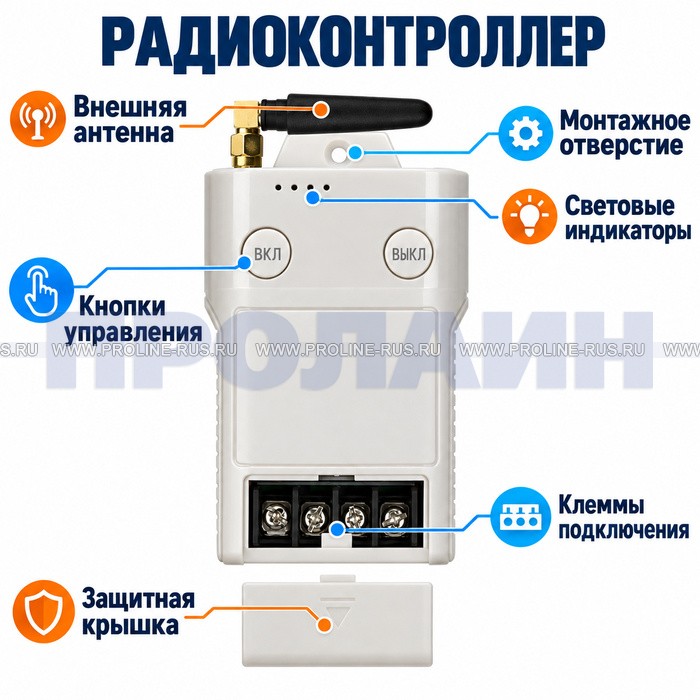

Нажмите и удерживайте кнопку "Выкл" контроллера в течение 3 секунд, загорится индикатор, и прозвучит звуковой сигнал, указывающий на то, что вы вошли в режим программирования. В это время нажмите и удерживайте кнопку на пульте, чтобы реле запомнило код пульта. Индикатор на реле начнет мигать, указывая на успешное добавление пульта в память контроллера.

• Очистка памяти реле:

Нажмите и удерживайте кнопку "Выкл" реле в течение 3 секунд, реле издаст звуковой сигнал три раза, указывая на то, что память реле очищена, код был успешно удален.

Смена режимов работы реле:

1. Мгновенный режим (JOG): Непрерывно и быстро дважды нажмите кнопку "Вкл." контроллера, индикатор дважды мигнет, указывая на то, что переключение выполнено успешно. Принцип работы Мгновенного режима работы (JOG): нажимаем кнопку на пульте и держим "замыкаем реле", отпускаем кнопку "размыкаем реле", необходим один канал и одна кнопка для управления.
2. Режим переключения (Self-lock): Непрерывно и быстро нажимайте кнопку "Вкл." контроллера 3 раза, индикатор мигнет 3 раза, указывая на то, что переключение выполнено успешно. Принцип работы Режима переключения (Self-lock): нажимаем А "замыкаем реле" нажимаем ту же кнопку ещё раз "размыкаем его", необходим один канал и одна кнопка для управления.
3. Режим фиксации (Inter-lock): Непрерывно и быстро нажимайте кнопку "Вкл." контроллера 4 раза, индикатор мигает 4 раза, указывая на то, что переключение выполнено успешно, и режим работы зафиксирован. Принцип работы Режима фиксации (Inter-lock): нажимаем кнопку А "замыкаем контакт" нажимаем В "размыкаем его", необходим один канал и две кнопки для
   управления.

Устройство работает на частоте 433 МГЦ и может быть сопряжено с беспроводными передатчиками, из числа предложенных на сайте (см. вкладку Акссуары). Главным преимуществом данной модели является устойчивость к помехам, дальность расстояния передачи сигнала, компактность и простота подключения. Для увеличения радиуса действия рекомендуется использовать выносные антенны Proline JLO035, Proline МВ-30, Proline JLO007 с разъемом SMA.

Как подобрать радиореле под нагрузку

Ориентируйтесь на ограничение 3000 Вт, указанное для устройства. Обозначение «30 А» не следует использовать для самостоятельного увеличения допустимой мощности. Для окончательного выбора нужны паспорт нагрузки и подтверждённые условия коммутации.

Для электродвигателей, насосов и оборудования с большим пусковым током отдельно согласуйте способ подключения. При необходимости силовую коммутацию выполняют через подходящий контактор, а радиореле используют в цепи управления.

При выборе передатчика проверяйте совместимость кодирования: одной частоты 433 МГц недостаточно. Перед закупкой партии удобно согласовать конкретную пару «приёмник — пульт» и проверить её в предполагаемом месте эксплуатации.

Что учесть при размещении и подключении

Планируйте монтаж так, чтобы оставался доступ к клеммам и настройке. Расположение антенны, стены и металлические конструкции влияют на радиосвязь, поэтому проверяйте управление на объекте до окончательного крепления.

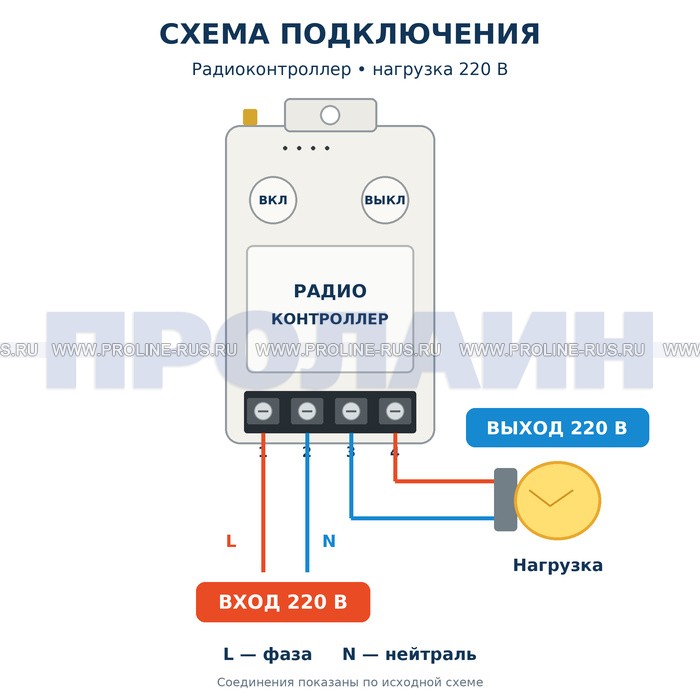

Выход L/N нельзя считать универсальным «сухим контактом». Подключение к входу автоматики допускается только после проверки его электрических требований. Работы с сетевыми цепями выполняют при снятом напряжении по документации устройства.
