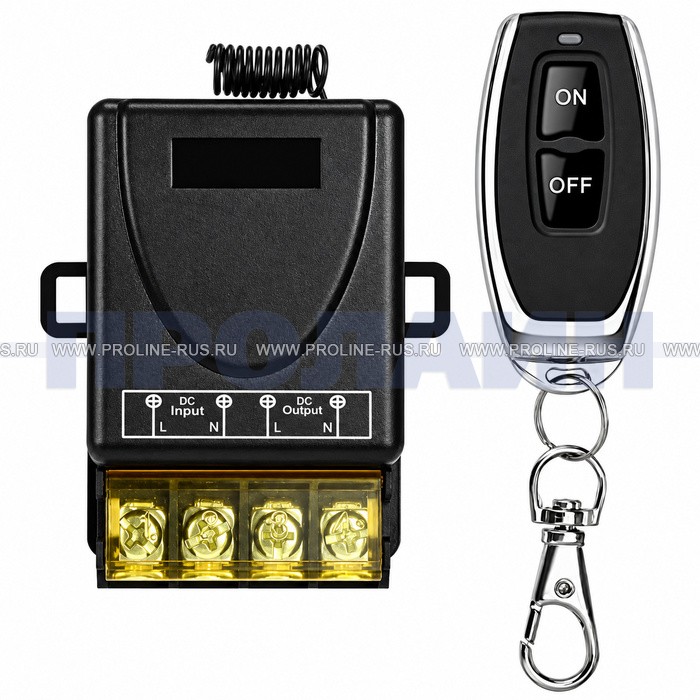

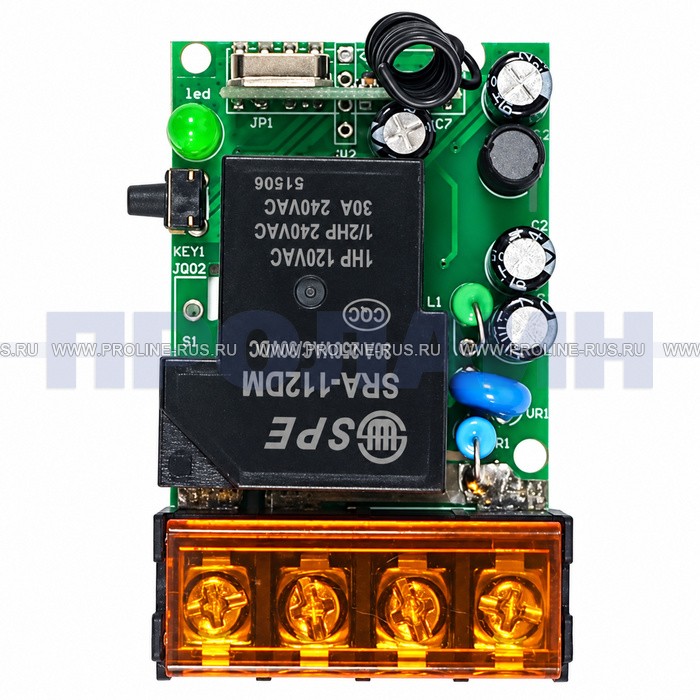

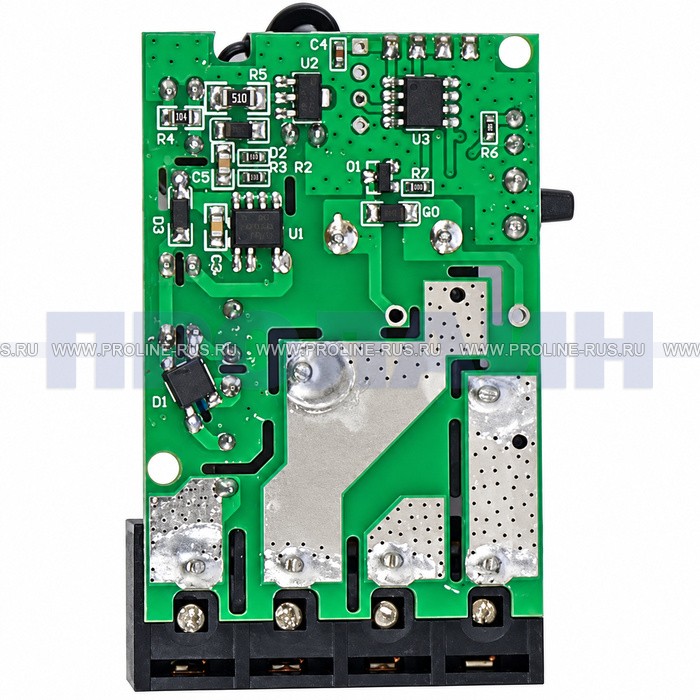

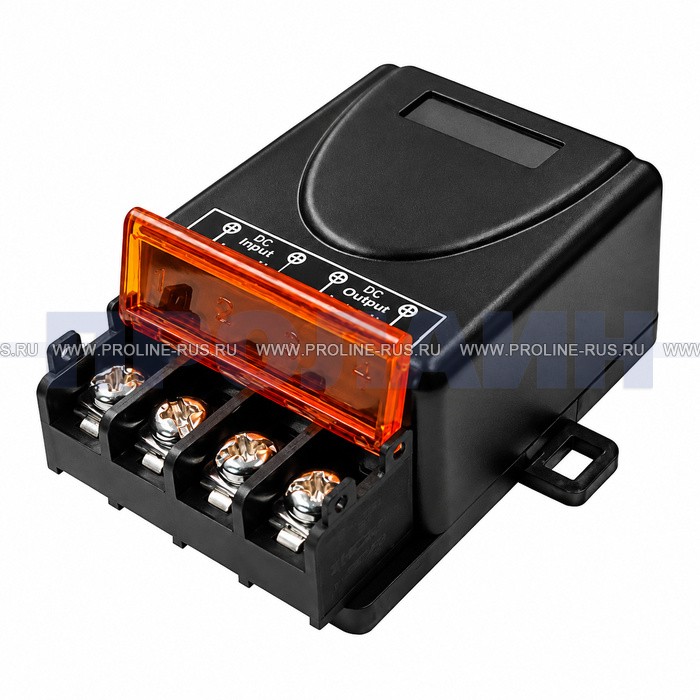

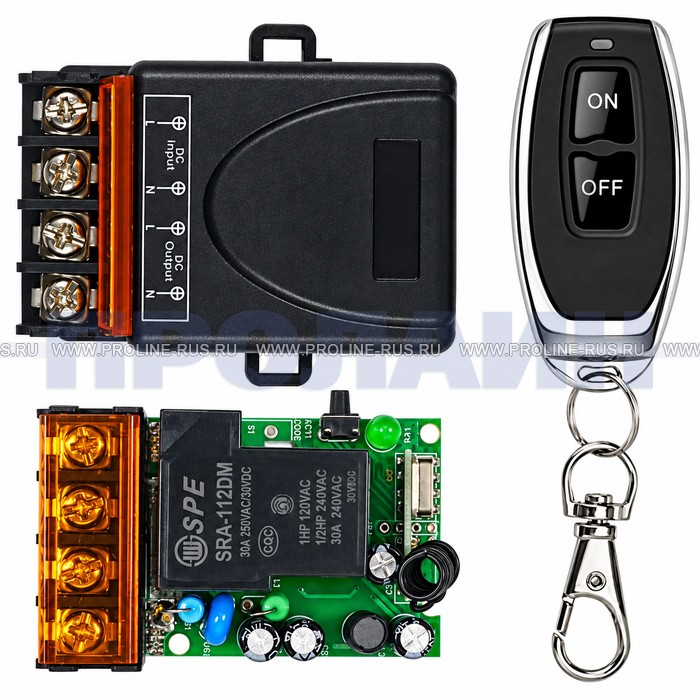

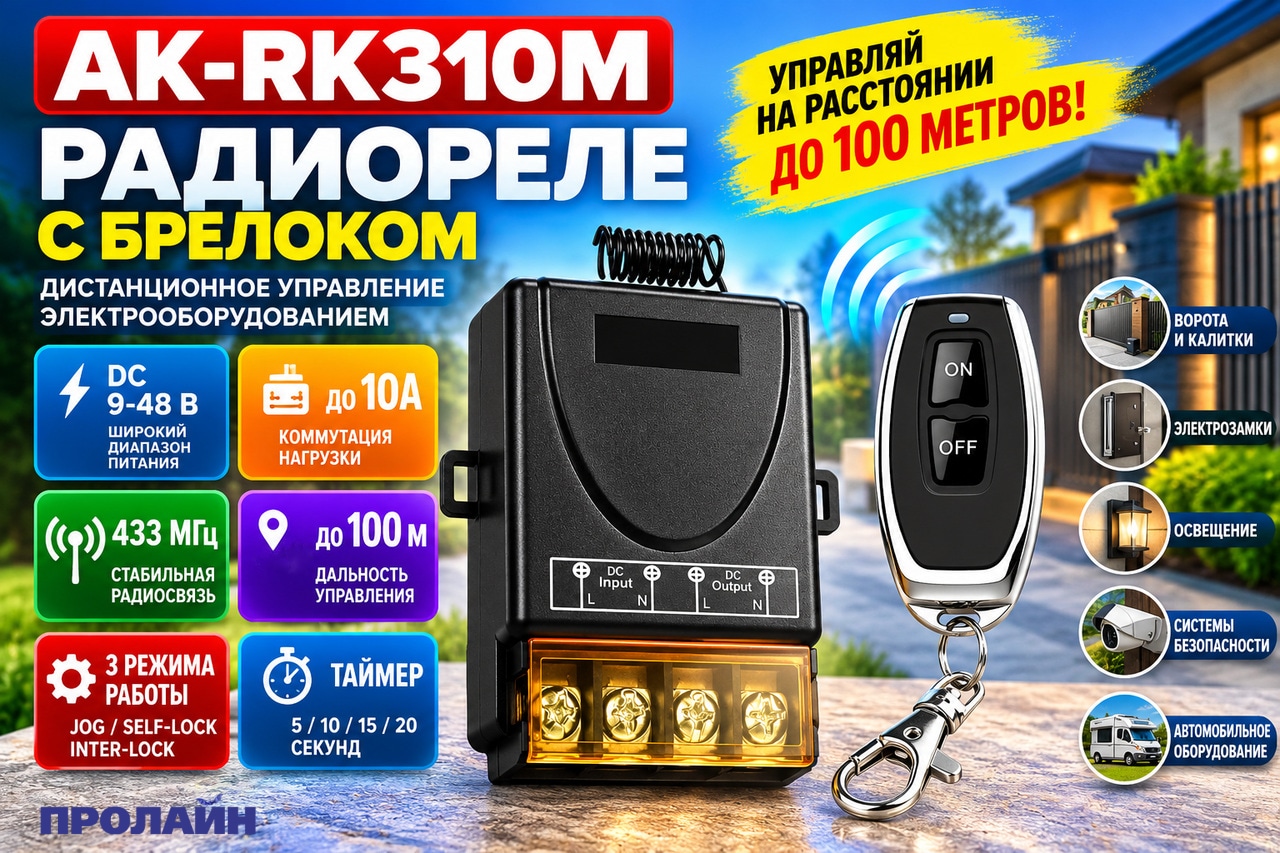

Радиореле с брелоком AK-RK310M

Радиореле с брелоком AK-RK310M - беспроводное управление электрооборудованием на расстоянии до 100 метров, Радиореле с брелоком AK-RK310M - компактный одноканальный радиоуправляемый модуль для дистанционного включения и выключения электрических устройств, систем автоматизации и низковольтного оборудования. Приёмник работает от постоянного напряжения DC 9-48 В, поддерживает радиочастоту 433 МГц, коммутируемый ток до 10 А и управление с помощью беспроводного брелока на расстоянии до 100 метров в благоприятных условиях радиосвязи. Благодаря трём программируемым режимам работы - Jog, Self-lock и Inter-lock - радиореле AK-RK310M подходит для организации беспроводного управления различными электромеханическими устройствами. Пользователь может настроить кратковременное замыкание контактов, переключение состояния нагрузки или раздельное включение и выключение оборудования с кнопок дистанционного пульта.

Дополнительное преимущество модели - возможность подключения до 20 радиобрелоков и настройки задержки выключения на 5, 10, 15 или 20 секунд. Это позволяет применять устройство в системах контроля доступа, локальной автоматизации, управления электрозамками, низковольтным освещением и вспомогательными электрическими механизмами при условии соответствия параметров нагрузки. Купить радиореле с пультом AK-RK310M 433 МГц можно в интернет-магазине Proline-Rus. Модель представляет собой практичное решение для создания дистанционного управления без прокладки отдельной проводной линии непосредственно к кнопке управления.

Преимущества радиореле AK-RK310M

• Беспроводное управление: передача команд с радиобрелока на частоте 433 МГц без необходимости прокладывать управляющий кабель к пульту.
• Широкий диапазон питания: работа при постоянном напряжении DC 9-48 В позволяет использовать устройство в различных низковольтных системах.
• Коммутация нагрузки до 10 А: возможность управления совместимыми электрическими устройствами с учётом допустимых параметров коммутации.
• Дальность радиосвязи до 100 метров: дистанционное включение оборудования при благоприятных условиях приёма сигнала.
• Три режима работы: Jog, Self-lock и Inter-lock для реализации разных алгоритмов управления.
• Настраиваемое время отключения: задержка размыкания на 5, 10, 15 или 20 секунд в режиме Jog.
• Подключение до 20 брелоков: возможность управления одним приёмником с нескольких совместимых передатчиков.
• Программирование кнопок: настройка функций управления для совместимых многокнопочных радиобрелоков.

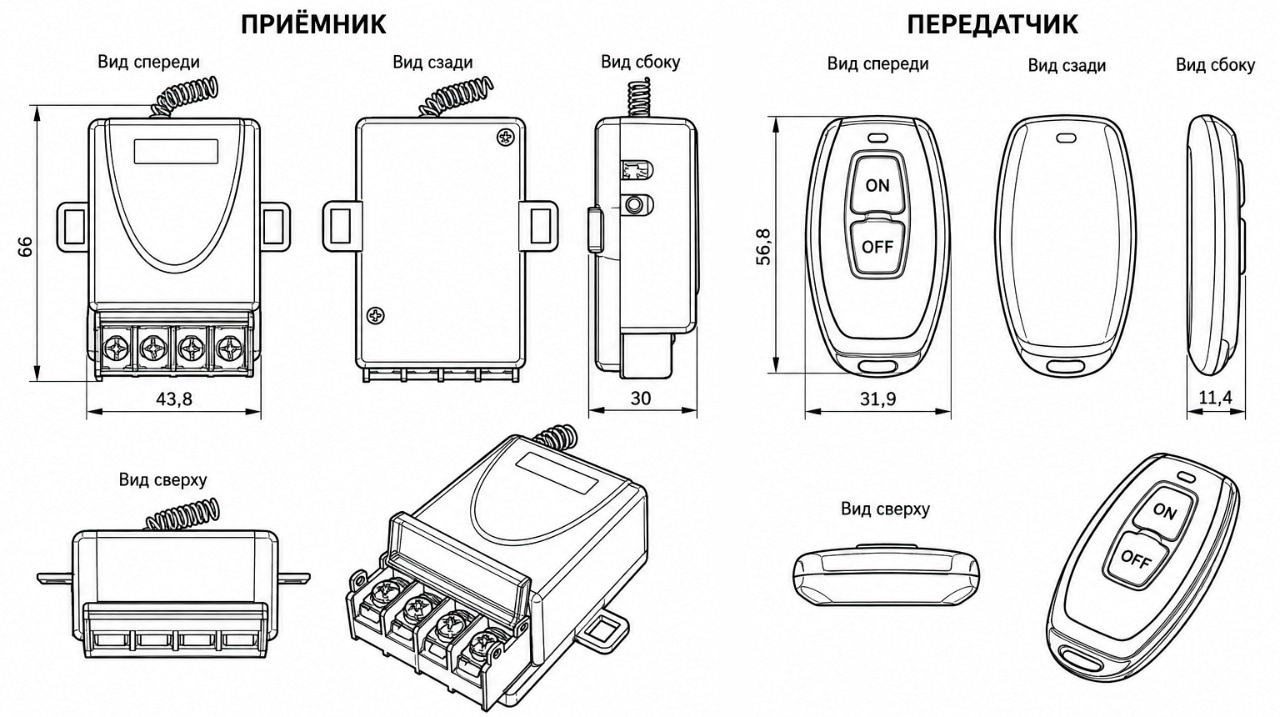

• Компактное исполнение: размеры приёмного модуля 66 × 43,8 × 30 мм.
• Невысокое энергопотребление: потребляемый ток приёмника около 10 мА согласно характеристикам производителя.
• Быстрая регистрация передатчиков: добавление и удаление радиобрелоков с помощью кнопки обучения.
• Универсальность применения: управление электрозамками, низковольтными исполнительными устройствами и вспомогательными цепями автоматики.

Где применяется радиореле с брелоком AK-RK310M?

Беспроводное радиореле 433 МГц востребовано в задачах, где необходимо передавать управляющую команду без непосредственного доступа к выключателю или контролируемому оборудованию. Благодаря универсальному диапазону рабочего напряжения и программируемым режимам устройство может использоваться в бытовых и технических системах автоматизации.

• Системы контроля доступа: дистанционное управление совместимыми электромеханическими замками, защёлками и исполнительными механизмами.
• Автоматизация ворот и калиток: передача управляющих команд на совместимые низковольтные входы автоматики при соблюдении схемы подключения.
• Управление освещением: беспроводное включение и выключение низковольтных светильников, светодиодных лент и отдельных групп освещения.
• Системы безопасности: дистанционное управление вспомогательными устройствами охранных комплексов.
• Автомобильное оборудование: управление совместимыми низковольтными цепями и дополнительными электрическими устройствами.
• Мастерские и гаражи: дистанционное управление вспомогательными цепями питания и механизмами.
• Промышленная автоматика: передача неответственных управляющих команд совместимым низковольтным исполнительным устройствам.
• Системы автоматизации дома: управление оборудованием с радиобрелока без подключения к Wi-Fi.
• Вентиляция и инженерные системы: управление совместимыми цепями включения оборудования через правильно подобранные промежуточные устройства.
• Сигнальные устройства: дистанционная активация световых и звуковых оповещателей с подходящими электрическими характеристиками.

Для подключения оборудования, работающего от сети 220 В, необходимо использовать соответствующее промежуточное реле или контактор с правильно подобранной цепью управления. AK-RK310M предназначено для коммутации постоянного напряжения DC 9-48 В и не должно напрямую подключаться к сетевой нагрузке AC 220 В.

Три программируемых режима управления: Jog, Self-lock и Inter-lock

Одной из ключевых особенностей радиореле AK-RK310M является возможность выбора алгоритма работы. Пользователь может определить, как устройство будет реагировать на команды радиобрелока: удерживать нагрузку включённой, переключать состояние или автоматически отключать её.

Режим Jog - управление на время удержания кнопки

В режиме Jog радиореле замыкает выходную цепь при нажатии кнопки брелока и размыкает её после отпускания. Такой способ управления подходит для задач, где требуется кратковременная подача питания или управляющего сигнала. Режим может использоваться для дистанционной активации совместимых электрических устройств, подачи кратковременных команд и управления исполнительными механизмами, требующими импульсного воздействия.

Для Jog предусмотрена дополнительная настройка задержки выключения на 5, 10, 15 или 20 секунд.

Режим Self-lock - включение и выключение одной кнопкой

В режиме Self-lock первое нажатие кнопки радиобрелока включает реле, а повторное нажатие той же кнопки выключает его. Состояние реле сохраняется между командами. Этот режим удобен для дистанционного управления низковольтным освещением, вспомогательными устройствами и электрическими цепями, которым требуется переключение между состояниями «Включено» и «Выключено». Для переключения используется одна запрограммированная кнопка совместимого передатчика.

Режим Inter-lock - отдельные кнопки включения и выключения

В режиме Inter-lock управление осуществляется двумя кнопками радиобрелока: одна подаёт команду включения, другая - выключения. Например, кнопка A включает подключённое оборудование, а кнопка B отключает его. Такой алгоритм удобен, когда необходимо исключить неоднозначность команды и разделить функции управления. Важно учитывать, что в AK-RK310M используется один выходной канал. Наличие двух управляющих кнопок не означает наличие двух независимых реле.

Радиореле с задержкой выключения - таймер на 5, 10, 15 и 20 секунд

AK-RK310M поддерживает настройку времени задержки размыкания выходной цепи. Данная функция расширяет возможности радиомодуля и позволяет использовать его для кратковременного включения оборудования с последующим автоматическим отключением.

• 5 секунд: короткий управляющий интервал для совместимых исполнительных устройств.
• 10 секунд: временная активация электрической цепи с автоматическим отключением.
• 15 секунд: увеличенный интервал работы подключённой нагрузки.
• 20 секунд: максимальная из предусмотренных настроек задержки выключения.

Обратите внимание: функция задержки выключения работает в режиме Jog. При необходимости использования таймера следует учитывать особенности программирования передатчика и принцип работы подключённого оборудования.

Фактическая дальность работы зависит от расположения приёмника, состояния батарей брелока, наличия металлических конструкций, стен, электромагнитных помех и других препятствий. Максимальное расстояние не гарантируется внутри зданий и при сложных условиях распространения радиосигнала. Максимальная допустимая мощность нагрузки определяется рабочим напряжением и током, а также характером нагрузки. Например, при DC 12 В и токе 10 А расчётная мощность составляет 120 Вт, при DC 24 В - 240 Вт, при DC 48 В - 480 Вт. Для двигателей, электромагнитов и других нагрузок с повышенным пусковым током необходимо предусматривать дополнительный запас и соответствующую защиту цепи.

Как подключить радиореле AK-RK310M?

Подключение устройства следует выполнять с учётом маркировки контактов и схемы конкретного исполнения радиомодуля. Приёмник предназначен для работы от источника постоянного напряжения в диапазоне 9-48 В.

• Шаг 1. Определите рабочее напряжение оборудования и убедитесь, что оно соответствует диапазону питания радиореле.
• Шаг 2. Отключите питание перед выполнением монтажных работ.
• Шаг 3. Подключите источник постоянного напряжения к входным клеммам приёмника с соблюдением полярности.
• Шаг 4. Подключите нагрузку к выходной цепи в соответствии со схемой производителя.
• Шаг 5. Проверьте правильность соединений, допустимый ток и наличие защиты от короткого замыкания.
• Шаг 6. Подайте питание на радиореле.
• Шаг 7. Зарегистрируйте радиобрелок и выберите подходящий режим управления.
• Шаг 8. Проверьте включение, выключение и устойчивость радиосвязи до ввода системы в эксплуатацию.

Важно: не следует считать выход AK-RK310M универсальным беспотенциальным контактом. В характеристиках устройства указаны выходные клеммы DC +/−. Возможность подключения к входам сторонних контроллеров необходимо проверять по электрической схеме конкретного устройства.

При коммутации индуктивных нагрузок используйте подходящие защитные элементы от перенапряжений. Для ответственных систем безопасности, аварийного останова и управления опасными механизмами применяйте специализированное сертифицированное оборудование.

Как это работает?

В AK-RK310М предусмотрено три режима работы. Радиореле с брелоком может использоваться в следующих направлениях: системы безопасности, системы контроля и управления доступом, автомобильные охранные системы и прочее. Устройство просто в эксплуатации, не требует выезда специалиста для монтажа.

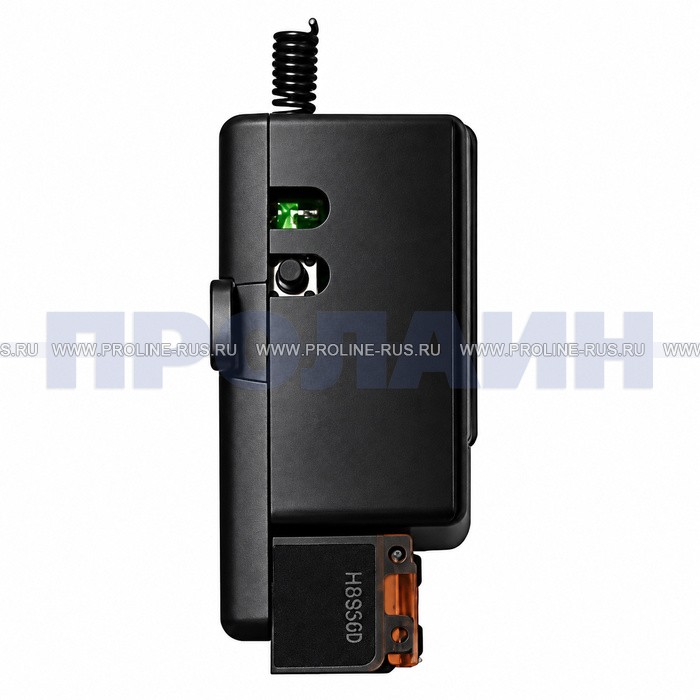

Настройка реле:

Добавление дополнительных брелоков.

• Нажмите кнопку обучения 1 раз. Ожидаем перехода индикации светодиода в постоянное свечение. Затем нажмите 1 раз кнопку дистанционного управления, и индикатор контроллера мигает 3 раза, указывая на успешное добавление.

Удаление дополнительных брелоков.

• Нажмите и удерживайте кнопку обучения на контроллере в течение 8 секунд. Индикатор мигнет 8 раз, и память реле будет очищена. После очистки памяти все сопряженные пульты дистанционного управления будут удалены. Задержку выключения реле нужно будет настраивать повторно.

Настройка режима Jog.

• Одно нажатие кнопки настройки на корпусе реле, сопровождается одним миганием светодиода. Нажмите кнопку обучения 1 раз. Ожидаем перехода индикации светодиода в постоянное свечение. Затем нажмите 1 раз кнопку дистанционного управления, и индикатор контроллера мигает 3 раза, указывая на успешное применение настроек.
  Способ работы: На брилоке. Нажимаем кнопку А и держим "замыкаем реле" отпускаем А "размыкаем реле", необходим один канал и одна кнопка для управления.

Настройка режима Self-lock.

• Одно нажатие кнопки настройки на корпусе реле, сопровождается одним миганием светодиода. Нажмите кнопку обучения 2 раза. Ожидаем перехода индикации светодиода в состояние посточнного свечения. Затем нажмите 1 раз кнопку дистанционного управления, и индикатор контроллера мигает 3 раза, указывая на успешное применение настроек.
  Способ работы: На брилоке. Нажимаем А "замыкаем реле" нажимаем ту же кнопку ещё раз "размыкаем его", необходим один канал и одна кнопка для управления.

Настройка режима Inter-lock.

• Одно нажатие кнопки настройки на корпусе реле, сопровождается одним миганием светодиода. Нажмите кнопку обучения 3 раза. Ожидаем перехода индикации светодиода в состояние посточнного свечения. Затем нажмите 1 раз кнопку дистанционного управления, которая будет замыкать реле, затем 1 раз кнопку, которая будет размыкать реле. Индикатор контроллера мигает 3 раза, указывая на успешное применение настроек.
  Способ работы: нажимаем кнопку А "замыкаем контакт" нажимаем В "размыкаем его", необходим один канал и две кнопки для управления.

Установка задержки размыкания.

• 5 секунд:  нажмите кнопку кнопку обучения четыре раза (нажмите один раз, и индикатор мигнет один раз), а затем нажмите и удерживайте кнопку дистанционного управления в течение 3 секунд. После чего индикатор контроллера замигает, указывая на применение настроек.
• 10 секунд: нажмите кнопку кнопку обучения пять раз (нажмите один раз, и индикатор мигнет один раз), а затем нажмите и удерживайте кнопку дистанционного управления в течение 3 секунд, после чего индикатор контроллера замигает, указывая на успешное применение настроек.
• 15 секунд: нажмите кнопку кнопку обучения шесть раз (нажмите один раз, и индикатор мигнет один раз), а затем Нажмите и удерживайте кнопку дистанционного управления в течение 3 секунд, после чего индикатор контроллера замигает, указывая на успешное применение настроек.
• 20 секунд: нажмите кнопку кнопку обучения семь раз (нажмите один раз, и индикатор мигнет один раз), а затем нажмите и удерживайте кнопку дистанционного управления в течение 3 секунд, после чего индикатор контроллера замигает, указывая на успешное применение настроек.

Программирование радиореле AK-RK310M и добавление брелоков

Настройка приёмника осуществляется с помощью кнопки обучения и светодиодной индикации. Радиореле позволяет сохранять совместимые передатчики в памяти, назначать режимы работы и удалять ранее зарегистрированные устройства.

Как добавить радиобрелок?

Нажмите кнопку обучения на приёмнике один раз и дождитесь постоянного свечения индикатора. Затем нажмите необходимую кнопку радиобрелока. Тройное мигание светодиодного индикатора подтверждает регистрацию передатчика согласно описанию производителя.

Количество одновременно зарегистрированных совместимых передатчиков - до 20.

Как удалить ранее подключённые пульты?

Для очистки памяти нажмите и удерживайте кнопку обучения приблизительно 8 секунд. После серии из восьми световых сигналов зарегистрированные передатчики будут удалены из памяти приёмника.

После очистки памяти необходимо повторно зарегистрировать используемые брелоки и восстановить требуемые настройки задержки выключения.

Как настроить режим Jog?

Для регистрации кнопки в режиме Jog нажмите кнопку обучения один раз, дождитесь соответствующей светодиодной индикации и нажмите выбранную кнопку радиобрелока. После подтверждения регистрации проверьте работу реле.

В стандартном варианте выходная цепь активируется при удержании кнопки и отключается после её отпускания.

Как настроить режим Self-lock?

Для программирования режима Self-lock нажмите кнопку обучения два раза, дождитесь перехода индикатора в режим регистрации и нажмите кнопку брелока, предназначенную для переключения состояния реле.

После настройки первое нажатие включает выходную цепь, повторное — выключает её.

Как настроить режим Inter-lock?

Нажмите кнопку обучения три раза и дождитесь индикации готовности к программированию. Затем последовательно нажмите кнопку брелока для включения и кнопку для выключения.

После сохранения настроек одна кнопка будет использоваться для замыкания выходной цепи, вторая — для её размыкания.

Настройка задержки отключения радиореле

Для режима Jog предусмотрено программирование фиксированных временных интервалов. В зависимости от требуемой задержки используйте соответствующее количество нажатий кнопки обучения:

• 4 нажатия: задержка 5 секунд.
• 5 нажатий: задержка 10 секунд.
• 6 нажатий: задержка 15 секунд.
• 7 нажатий: задержка 20 секунд.

После выбора временного интервала удерживайте назначаемую кнопку радиобрелока приблизительно 3 секунды до появления подтверждающей светодиодной индикации. Для корректной работы таймера используйте режим Jog. Перед подключением нагрузки рекомендуется проверить алгоритм срабатывания и фактическое время отключения.

Как выбрать радиореле для дистанционного управления?

При выборе радиореле с пультом необходимо учитывать не только дальность работы передатчика, но и электрические характеристики управляемого оборудования, количество каналов и способ коммутации нагрузки.

• Напряжение питания: для низковольтных систем DC 9-48 В подходит AK-RK310M. Для оборудования с другими требованиями следует выбирать радиомодуль соответствующего исполнения.
• Коммутируемое напряжение: необходимо различать питание самого приёмника и напряжение подключаемой нагрузки.
• Максимальный ток: выбирайте радиореле с достаточным запасом по току, особенно для электродвигателей и индуктивного оборудования.
• Количество каналов: для управления одной электрической цепью достаточно одноканального реле, для независимого управления несколькими цепями потребуется многоканальная модель.
• Алгоритм работы: Jog подходит для кратковременных команд, Self-lock - для переключения состояния, Inter-lock - для раздельного включения и выключения.
• Дальность действия: учитывайте возможное уменьшение радиуса связи из-за препятствий, металлических корпусов и радиопомех.
• Количество пультов: если управление требуется нескольким пользователям, проверьте допустимое количество зарегистрированных радиобрелоков.
• Совместимость передатчиков: одинаковая частота 433 МГц не гарантирует совместимость устройств с различными протоколами кодирования.

Посмотреть другие модели можно в разделе «Радиореле и брелоки» интернет-магазина Proline-Rus.

Радиореле AK-RK310M и другие модели: что выбрать?

Модель AK-RK310M предназначена для управления одной цепью постоянного напряжения DC 9-48 В. Если необходимо работать с сетевым напряжением, управлять несколькими независимыми цепями или использовать другой диапазон питания, рекомендуем рассмотреть альтернативные устройства из ассортимента Proline-Rus.

• AK-RK310M — одноканальное радиореле DC 9-48 В, 433 МГц, до 10 А, три программируемых режима и задержка выключения.
• AK-RK01-12 — радиореле с брелоком для систем с питанием DC 9-14 В и коммутацией совместимой нагрузки.
• AK-RK01B-12 — одноканальный радиомодуль с рабочим напряжением DC 9-24 В и частотой 433 МГц.
• AK-LD024 — компактное радиореле для низковольтных систем DC 3,5-24 В, рассчитанное на коммутационный ток до 1 А.
• AK-LD012 — радиомодуль с питанием DC 3,5–12 В и рабочей частотой 433 МГц.

Для выбора оптимального устройства сравните диапазон питания, характеристики выходных контактов, допустимый ток и алгоритмы управления. Радиореле для постоянного и переменного напряжения не являются взаимозаменяемыми без проверки схемы и электрических параметров.

Совместимые аксессуары и дополнительные радиобрелоки

Для расширения системы беспроводного управления можно использовать дополнительные радиобрелоки, совместимые с приёмником по частоте и способу кодирования. В каталоге Proline-Rus представлены радиобрелоки AK-FS01 и AK-FS02, которые указаны в карточке AK-RK310M среди аксессуаров. Перед покупкой дополнительных передатчиков рекомендуется проверить поддержку конкретного исполнения пульта и порядок его регистрации. Дополнительные устройства и принадлежности доступны в разделе «Радиореле и брелоки».

Особенности

В зависимости от типа брелока (например с 4 кнопками), можно настроить нужный режим работы реле на нужных Вам кнопках. Возможна настройка нужного режима реле для конкретного брелока. Задержка размыкания реле, будет работать только в режиме Jog. Пример: Брелок с кнопками A,B,C,D. Настроен в режиме Inter-lock на кнопках A(замыкание) и B(размыкание). На кнопке C установлен режим работы Self-lock. На кнопке D установлен режим работы Jog с задержкой на размыкание реле через 10 секунд.

Часто задаваемые вопросы о радиореле AK-RK310M

Почему стоит купить радиореле AK-RK310M в Proline-Rus?

AK-RK310M - практичный вариант для создания беспроводного управления оборудованием, работающим от постоянного напряжения. Универсальный диапазон питания DC 9-48 В, радиоканал 433 МГц, три режима работы, программируемая задержка выключения и поддержка дополнительных брелоков делают устройство удобным для различных задач автоматизации. Интернет-магазин Proline-Rus предлагает широкий ассортимент радиореле, радиобрелоков, устройств беспроводного управления и комплектующих для систем безопасности и автоматизации. Покупатели могут подобрать оборудование по электрическим характеристикам, функциональным возможностям и условиям эксплуатации.Для приобретения устройства перейдите в карточку радиореле AK-RK310M, уточните актуальную стоимость и оформите заказ с подходящим способом доставки.
