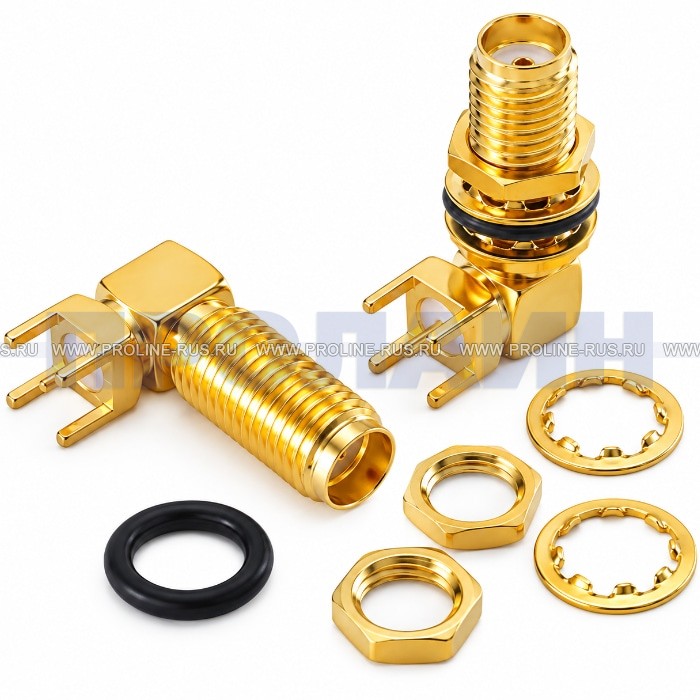

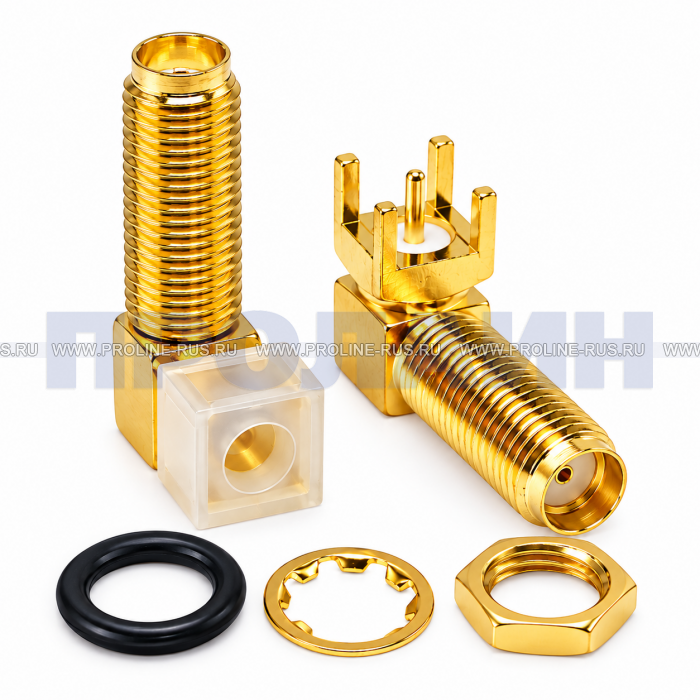

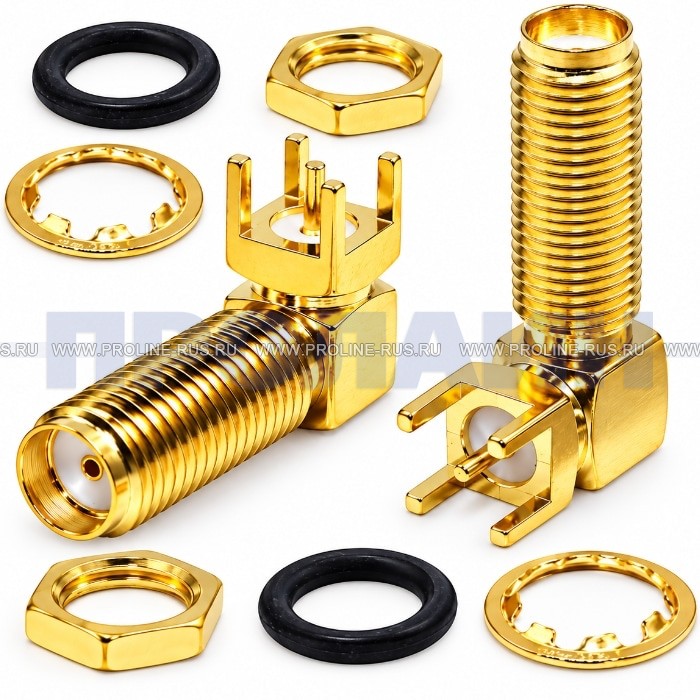

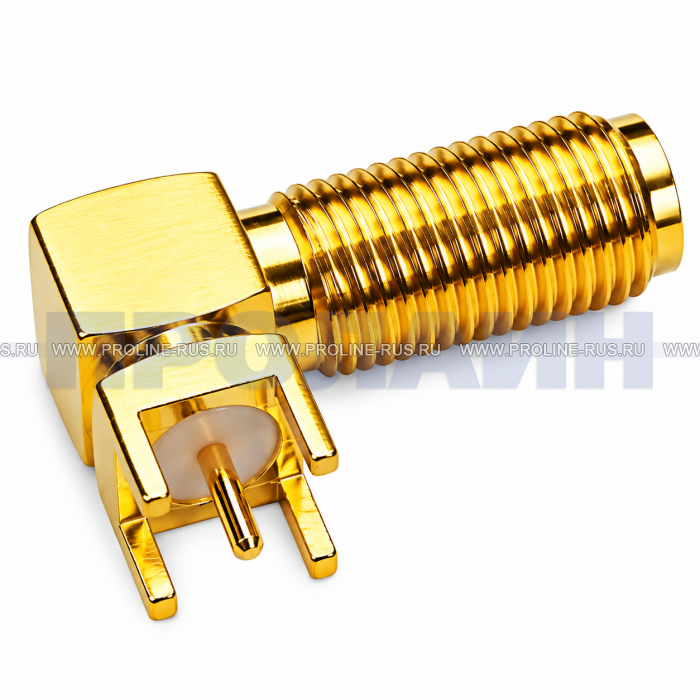

Разъем угловой на корпус, с гайкой, под пайку SMA(м)-KWE-G

О товаре

Разъем SMA(м)-KWE-G угловой на корпус с гайкой под пайку SMA(м)-KWE-G — угловой высокочастотный разъем SMA на корпус с гайкой и подключением под пайку. Модель выполнена в формате SMA-F (гнездо, мама) и рассчитана на применение в ВЧ-трактах с волновым сопротивлением 50 Ом. Угловая конструкция удобна при монтаже оборудования с ограниченным внутренним пространством, когда кабель или проводник необходимо вывести параллельно корпусу либо печатной плате.

Разъем подходит для радиоэлектронной аппаратуры, антенных устройств, беспроводных систем связи, измерительной техники, передатчиков, приемников и другого оборудования, где требуется надежное разъемное соединение высокочастотной цепи. Резьбовое соединение SMA обеспечивает устойчивую механическую фиксацию, а крепление на корпус с гайкой позволяет надежно установить разъем в панели оборудования.

Посмотреть другие исполнения можно в разделе разъемы высокочастотные SMA, а более широкий выбор соединительных компонентов представлен в категории разъемы и переходники.

Преимущества углового SMA-разъема SMA(м)-KWE-G

Главная особенность SMA(м)-KWE-G — сочетание углового расположения контактов, корпусного монтажа, гайки фиксации и подключения пайкой. Такая компоновка помогает рационально использовать пространство внутри устройства и обеспечивает жесткое крепление разъема относительно панели.

• Тип разъема: SMA-F, гнездо (мама);
• конструкция: угловая;
• способ установки: монтаж на корпус;
• фиксация: гайкой;
• подключение: пайка;
• волновое сопротивление: 50 Ом;
• рабочее напряжение: 335 В;
• диапазон рабочих частот: до 18 ГГц;
• контактное сопротивление: не более 3 мОм;
• сопротивление изоляции: не менее 5000 МОм;
• диэлектрическая прочность: 1500 В;
• рабочая температура: от −65 до +165 °C;
• ресурс соединений и разъединений: не менее 500 циклов;
• материал изолятора: тефлон;
• материал контакта: бериллиевая медь;
• покрытие контакта: золото по никелю;

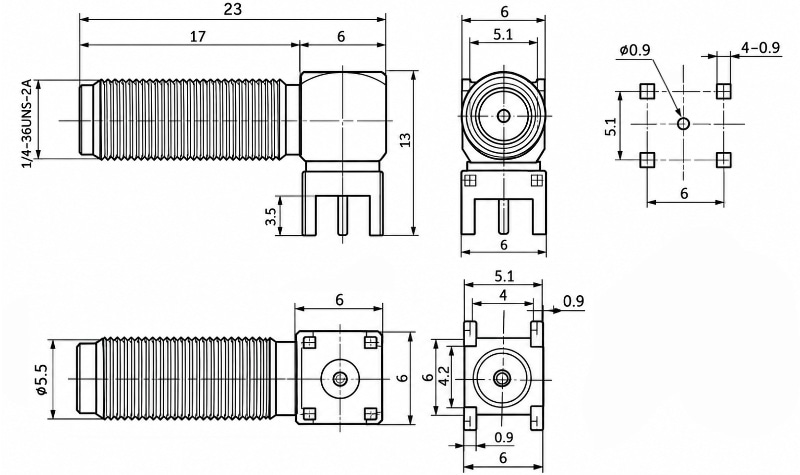

• глубина: 23 мм.

Где применяется SMA-разъем на корпус под пайку

Угловой SMA разъем 50 Ом востребован при изготовлении и ремонте оборудования, в котором высокочастотный вход или выход необходимо вывести непосредственно на корпус устройства. Корпусная установка обеспечивает механическую разгрузку соединения: усилие при подключении ответного SMA-разъема воспринимается панелью оборудования, а не только проводниками или печатной платой.

SMA(м)-KWE-G может использоваться в антенно-фидерных соединениях, радиомодулях, приемопередающем оборудовании, системах беспроводной передачи данных, GPS/GNSS-оборудовании, радиостанциях, измерительных устройствах, лабораторных стендах и другой радиоэлектронной аппаратуре при условии соответствия электрических и механических характеристик конкретного проекта.

Зачем нужен угловой SMA-разъем

Угловой разъем особенно удобен там, где за панелью недостаточно места для прямого вывода кабеля или контакта. Поворот направления подключения на 90° позволяет компактнее разместить соединение и уменьшить необходимую монтажную глубину. Это актуально для небольших корпусов, радиомодулей, металлических панелей, приборных блоков и другого оборудования с плотной компоновкой.

Если конструкция устройства допускает прямое расположение разъема, можно сравнить SMA(м)-KWE-G с моделями SMA(м)-KE-A и SMA(м)-KE-B. Для монтажа через фланец доступны SMA(м)-KFD2 с двумя монтажными отверстиями и SMA(м)-KFD4 с четырьмя отверстиями.

Монтаж SMA(м)-KWE-G на корпус оборудования

Разъем устанавливается в подготовленное отверстие панели и фиксируется гайкой. Электрическое соединение выполняется пайкой. При проектировании посадочного места рекомендуется учитывать геометрию конкретного разъема, толщину панели, расположение угловой части и свободное пространство для подключения внутреннего проводника.

При монтаже высокочастотных соединений важно соблюдать качество пайки, не допускать перегрева диэлектрика и учитывать согласование ВЧ-тракта. Для системы с номинальным сопротивлением 50 Ом желательно использовать соответствующие разъемы, кабели и другие элементы тракта одного волнового сопротивления.

Как выбрать подходящий SMA-разъем

Перед заказом необходимо определить не только тип интерфейса SMA, но и пол разъема, конструкцию монтажа, направление вывода, способ подключения и волновое сопротивление. SMA(м)-KWE-G стоит рассматривать, когда нужен именно SMA разъем мама, угловой, на корпус, с гайкой и под пайку.

• Для углового расположения соединения выбирайте SMA(м)-KWE-G.
• Для прямого корпусного монтажа рассмотрите SMA(м)-KE-A или SMA(м)-KE-B.
• Если требуется фланцевое крепление на двух точках, подойдет SMA(м)-KFD2.
• Для фиксации фланцем на четырех точках можно использовать SMA(м)-KFD4.
• Перед монтажом обязательно проверьте тип ответной части, посадочные размеры и требуемое волновое сопротивление системы.

Купить SMA(м)-KWE-G в Proline-Rus

В интернет-магазине Proline-Rus можно заказать угловой разъем SMA(м)-KWE-G на корпус с гайкой под пайку для ремонта, производства и модернизации радиоэлектронного оборудования. В каталоге представлены также другие SMA-разъемы различных конструкций и способов монтажа, что позволяет подобрать компоненты для конкретной схемы и механической компоновки.

Если вы подбираете SMA-разъем для нового устройства, замены существующего соединителя или серийного монтажа, перед заказом сопоставьте тип разъема, расположение контактов, способ крепления, электрические характеристики и размеры с требованиями оборудования.

Частые вопросы о SMA(м)-KWE-G

Технические характеристики

Комплектация:

• Разъем  - 1 шт.
