Разъем на корпус, с фланцем 4 отв., под пайку 24,5 мм SMA(м)-KFD4 |
|
Товар в наличии
118 руб.
Условия доставки
арт.: 290382
|
||||
| Компании более 10 лет | Доставка по всей России | Техническая поддержка | Русифицированное ПО | Более 100 000 товаров |
О товаре

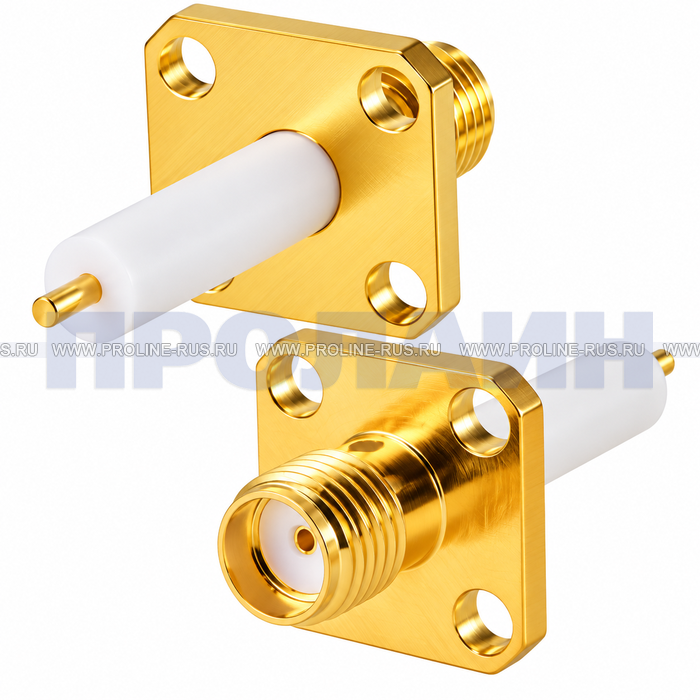

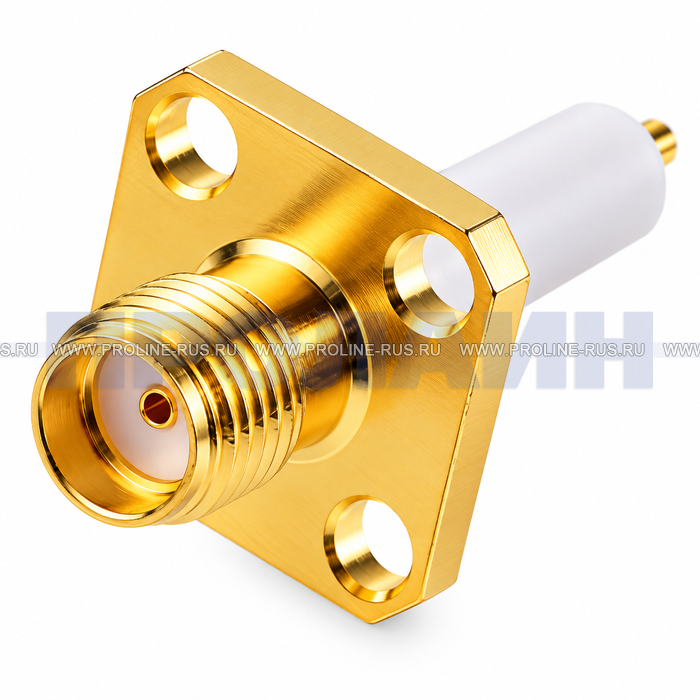

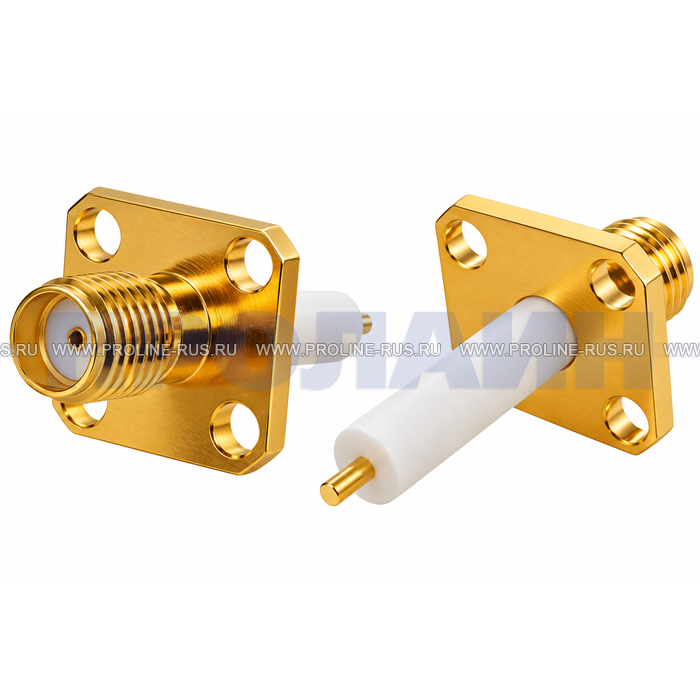

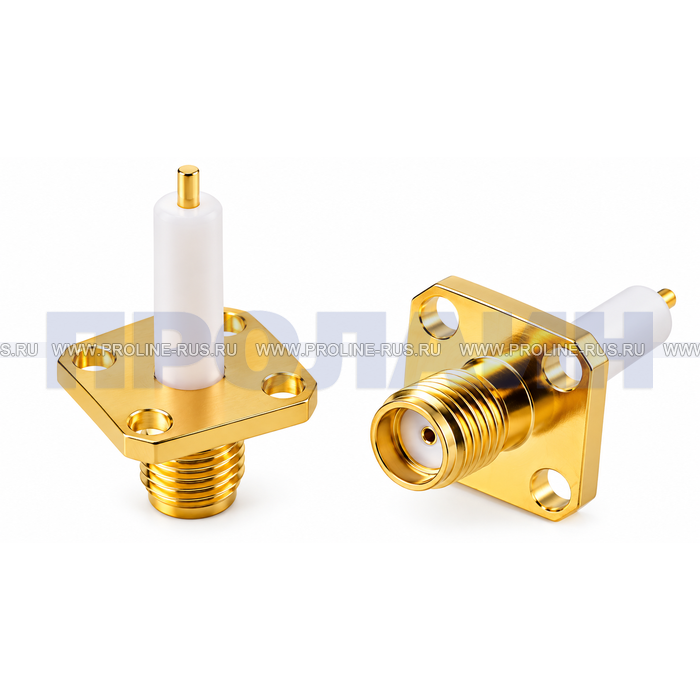

Разъем SMA(м)-KFD4 на корпус с фланцем 4 отверстия под пайку - высокочастотный корпусной SMA-разъем типа гнездо (мама) с квадратным четырехточечным фланцем и подключением под пайку. Конструкция рассчитана на жесткую установку на панель или корпус радиоэлектронного оборудования, где требуется надежная механическая фиксация RF-разъема и стабильное соединение высокочастотного тракта с волновым сопротивлением 50 Ом.
Четыре монтажных отверстия позволяют равномерно закрепить фланец на корпусе прибора, панели, экранирующем модуле или металлическом шасси. Такое исполнение особенно удобно для стационарных антенных входов и выходов, измерительного оборудования, радиоаппаратуры и беспроводных систем связи. Посмотреть другие конструктивные варианты можно в разделе высокочастотных разъемов SMA или в общей категории высокочастотных разъемов и адаптеров.Особенности SMA(м)-KFD4 с четырехточечным фланцем
Главное отличие SMA(м)-KFD4 от компактных корпусных SMA-коннекторов — полноценный фланец на 4 крепежных отверстия. Такое решение обеспечивает устойчивое положение разъема относительно панели и позволяет механической нагрузке от подключения и отключения ответного коннектора передаваться непосредственно на корпус оборудования, а не на пайку или элементы внутреннего монтажа.
- Тип: SMA, гнездо (мама).
- Исполнение: корпусное, прямое.
- Крепление: фланец на 4 отверстия.
- Соединение: пайка.
- Волновое сопротивление: 50 Ом.
- Рабочее напряжение: 335 В.
Резьбовое соединение SMA обеспечивает плотную фиксацию ответной части и подходит для оборудования, в котором важны повторяемость подключения и устойчивость соединения. По данным карточки Proline-Rus, разъем предназначен для электронных цепей передачи высокочастотного сигнала, радиоаппаратуры и беспроводных систем связи.
Технические характеристики SMA(м)-KFD4

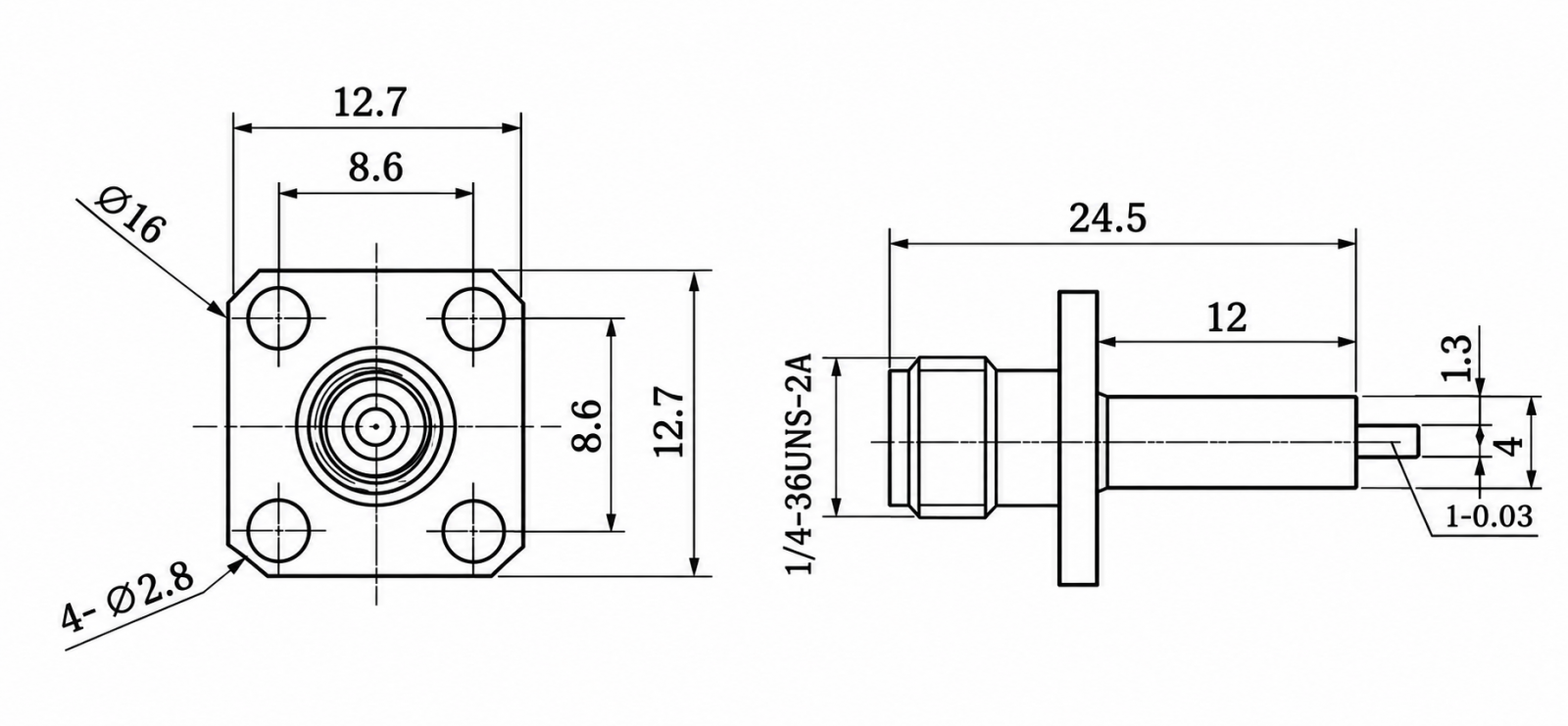

Перед установкой рекомендуется сверить расположение четырех монтажных отверстий, толщину панели и свободное пространство внутри корпуса с фактическим чертежом изделия.
Технические параметры и конструктивные особенности
- Модель: SMA(м)-KFD4.
- Тип высокочастотного соединителя: SMA.
- Тип контакта: гнездо (мама).
- Назначение: корпусной высокочастотный разъем.
- Способ крепления: четырехточечный фланец.
- Количество монтажных отверстий: 4.
- Способ электрического подключения: пайка.
- Волновое сопротивление: 50 Ом.
- Рабочее напряжение: 335 В.
- Габариты: 24,5×12×3 мм.
- Комплектация: разъем — 1 шт.
Для чего используется фланцевый SMA-разъем
SMA-коннектор на корпус формирует постоянный внешний RF-интерфейс оборудования. Пользователь подключает к нему ответный штекер или кабель, в то время как внутренняя часть разъема соединяется с радиочастотной схемой пайкой. Фланцевое исполнение удобно там, где обычного крепления непосредственно на плату недостаточно или требуется отдельная механическая фиксация на панели.
Основные области применения SMA(м)-KFD4
- радиопередатчики и радиоприемники;
- антенные входы и выходы;
- GSM-, LTE-, Wi-Fi-, GPS- и другие радиочастотные устройства;
- радиомодемы и телеметрические системы;
- измерительное и лабораторное оборудование;
- генераторы и анализаторы высокочастотных сигналов;
- антенные усилители и согласующие устройства;
- промышленная электроника;
- беспроводные системы связи;
- охранное и телекоммуникационное оборудование;
- разрабатываемые и модернизируемые RF-модули;
- ремонт радиоэлектронной аппаратуры.
Монтаж SMA(м)-KFD4 на корпус оборудования
При установке разъем располагают в подготовленном отверстии панели и фиксируют через четыре отверстия фланца. Такая схема позволяет надежно удерживать коннектор при завинчивании и отвинчивании ответного SMA-разъема. После механической установки внутренний контакт подключается к высокочастотной цепи методом пайки.
Рекомендации по установке и пайке
- сверьте монтажные размеры фланца с отверстиями корпуса до начала сборки;
- располагайте разъем строго относительно предусмотренной оси подключения;
- используйте все четыре точки крепления, если конструкция корпуса это предусматривает;
- не допускайте деформации фланца чрезмерным усилием крепежа;
- центральный сигнальный проводник внутри прибора делайте максимально коротким;
- обеспечьте надежное соединение общего проводника с корпусом или землей RF-тракта;
- не перегревайте изолятор при пайке;
- не оставляйте длинные неэкранированные участки в высокочастотной цепи;
- после монтажа проверьте отсутствие замыкания центрального контакта на корпус;
- при проектировании платы учитывайте требуемое волновое сопротивление сигнальной линии.
Когда стоит выбрать фланец на 4 отверстия
SMA(м)-KFD4 оптимален, если разъем должен быть жестко закреплен на корпусе независимо от внутренней печатной платы. Четырехточечное крепление хорошо распределяет нагрузку и удобно для панелей, которые регулярно испытывают усилие при подключении кабеля.
Если монтажное пространство ограничено или четырехточечная фиксация избыточна, можно рассмотреть SMA(м)-KFD2 с фланцем на 2 отверстия. Для более компактного прямого монтажа доступны SMA(м)-KE-A и другие корпусные SMA-разъемы.
Что проверить перед покупкой корпусного SMA-разъема
- штекер или гнездо требуется для ответного соединения;
- волновое сопротивление оборудования;
- прямое или угловое исполнение;
- тип крепления — фланец, гайка или монтаж на плату;
- количество отверстий во фланце;
- монтажные расстояния между отверстиями;
- допустимую толщину панели;
- место для внутреннего изолятора и контакта;
- способ подключения — пайка или кабельное исполнение;
- совместимость с ответным SMA-коннектором.
Похожие SMA-разъемы Proline-Rus
Для разных способов монтажа в каталоге Proline-Rus представлены несколько вариантов корпусных SMA-разъемов. Правильный выбор конструкции позволяет упростить сборку оборудования и надежно закрепить RF-интерфейс.
Альтернативные корпусные SMA-разъемы
- SMA(м)-KFD2 — гнездо SMA на корпус с фланцем на 2 отверстия под пайку.
- SMA(м)-KE-A — прямой корпусной SMA-разъем под пайку.
- SMA(м)-KE-B — прямое корпусное исполнение SMA под пайку.
- SMA(м)-KE-С — прямой SMA-разъем на корпус с гайкой под пайку.
Полный ассортимент доступен в категории разъемов высокочастотных SMA. Если требуется переход между разными RF-интерфейсами, используйте раздел высокочастотных разъемов и адаптеров.
Купить SMA(м)-KFD4 с четырехточечным фланцем
SMA(м)-KFD4 подойдет для задач, где необходим надежно закрепленный на панели SMA-разъем 50 Ом с подключением внутренней цепи под пайку. Четыре монтажные точки позволяют использовать модель в стационарной радиоаппаратуре, измерительном оборудовании, беспроводных устройствах и различных электронных модулях.
Перед заказом рекомендуется сопоставить монтажный чертеж разъема с конструкцией корпуса и заранее определить расположение внутреннего сигнального проводника. Если требуется меньшее количество точек фиксации, сравните модель с SMA(м)-KFD2.
FAQ — частые вопросы о SMA(м)-KFD4
Что представляет собой SMA(м)-KFD4?
Это высокочастотное гнездо SMA для монтажа на корпус. Разъем имеет четырехточечный фланец, четыре монтажных отверстия и внутреннее подключение под пайку.
SMA(м)-KFD4 — это штекер или гнездо?
Модель выполнена как гнездо, то есть разъем типа «мама». При выборе ответной части необходимо учитывать совместимость центрального контакта и резьбового интерфейса.
Какое волновое сопротивление у SMA(м)-KFD4?
Номинальное волновое сопротивление составляет 50 Ом. Для корректного согласования желательно использовать остальные компоненты высокочастотного тракта с тем же сопротивлением.
Как крепится SMA(м)-KFD4?
Разъем устанавливается на корпус или панель посредством квадратного фланца с четырьмя монтажными отверстиями. Внутренний электрический контакт подключается пайкой.
Зачем SMA-разъему фланец на четыре отверстия?
Четырехточечный фланец обеспечивает жесткую механическую фиксацию и распределяет нагрузку на корпус оборудования при подключении и отключении ответного коннектора.
Чем SMA(м)-KFD4 отличается от SMA(м)-KFD2?
Основное конструктивное отличие — количество точек крепления. SMA(м)-KFD4 имеет четыре монтажных отверстия, тогда как SMA(м)-KFD2 выполнен с двухточечным фланцем.
Подходит ли SMA(м)-KFD4 для пайки?
Да. Карточка товара указывает соединение «пайка/фланец 4 отверстия»: фланец отвечает за механическую установку на корпус, а внутренний контакт подключается к электронной цепи пайкой.
Где может использоваться этот SMA-разъем?
Он предназначен для электронных цепей передачи высокочастотного сигнала и может применяться в радиоаппаратуре, беспроводных системах связи, антенных трактах, измерительном и телекоммуникационном оборудовании.
Можно ли заменить SMA(м)-KFD4 обычным SMA-разъемом без фланца?
Только если конструкция оборудования допускает другой способ механического крепления. Если разъем должен выдерживать нагрузку непосредственно на панели, фланцевое исполнение обычно удобнее и надежнее.
Как выбрать ответный разъем?
Необходимо учитывать тип SMA-интерфейса, центральный контакт, волновое сопротивление и конструкцию кабеля. Для высокочастотного тракта желательно использовать совместимые компоненты 50 Ом.
Технические характеристики
| Серия | SMA |
| Назначение | гнездо (мама) |
| Тип исполнения | Прямой |
| Тип монтажа | Приборный фланцевый |
| Соединение | пайка/фланец 4 отвестия |
| Крепегние | на корпус |
| Материал корпуса | Латунь |
| Материал покрытия корпуса | Золото |
| Материал диэлектрика | Тефлон |
| Общая длина | 24,5 мм |
| Длина изолятора | 12 мм |
| Длина контактного пина | 3 мм |
| Рабочее напряжение | 335 В |
| Сопротивление | 50 Ом |
Комплектация:
- Разъем - 1 шт.
