Радиореле с брелоком AK-RK04S-II

Радиореле с брелоком AK-RK04S-II - четырехканальное беспроводное реле 12 В, 433 МГц, Радиореле с брелоком AK-RK04S-II - компактный четырехканальный приемник радиосигнала для дистанционного управления электрическим оборудованием. Устройство работает от постоянного напряжения DC 12 В, принимает команды на частоте 433 МГц и позволяет управлять четырьмя отдельными электрическими цепями с помощью беспроводного четырехкнопочного брелока. Дальность действия радиоканала достигает 100 метров при благоприятных условиях приема. Беспроводное радиореле AK-RK04S-II предназначено для организации дистанционного включения и отключения освещения, вспомогательного электрооборудования, сигнальных устройств, элементов систем контроля доступа и управляющих цепей автоматики. Благодаря четырем релейным каналам один приемник способен заменить несколько отдельных одноканальных модулей, обеспечивая удобное управление несколькими устройствами.

Преимущества AK-RK04S-II: четыре канала управления, радиочастота 433 МГц, питание 12 В, три программируемых режима работы Jog, Self-lock и Inter-lock, возможность записи до 16 совместимых брелоков, переключающие контакты NO/NC/COM и компактные размеры приемного блока. Комплект подходит для бытовой автоматизации, радиоуправления освещением и интеграции с совместимыми низковольтными управляющими входами. Купить четырехканальное радиореле с брелоком AK-RK04S-II можно в интернет-магазине Proline-Rus. Для расширения системы дистанционного управления доступны радиореле и брелоки 433 МГц, дополнительные передатчики и другое оборудование для автоматизации.

Преимущества четырехканального радиореле AK-RK04S-II

Радиоуправляемое реле AK-RK04S-II разработано для задач, в которых требуется передавать команды на несколько исполнительных устройств без прокладки отдельной проводной линии управления к месту расположения пульта. Для переключения каналов используется беспроводной брелок, а приемный модуль подключается непосредственно к соответствующим электрическим цепям.

• Четыре независимых канала. Возможность дистанционно управлять четырьмя отдельными электрическими цепями с одного приемного модуля.
• Беспроводное управление 433 МГц. Передача команд по радиоканалу без необходимости подключения брелока к приемнику кабелем.
• Питание DC 12 В. Возможность использования в низковольтных системах с соответствующим стабилизированным источником питания.
• Дальность до 100 метров. Удобное управление оборудованием на расстоянии с учетом условий распространения радиосигнала.
• Три режима переключения. Поддержка импульсного управления, фиксации состояния и раздельных команд включения и отключения.
• До 16 радиобрелоков. Возможность организации управления одним приемником с нескольких совместимых передатчиков.
• Контакты NO, NC и COM. Подключение оборудования с использованием нормально разомкнутых или нормально замкнутых контактных групп.
• Программирование Learning Code. Добавление совместимых брелоков с помощью кнопки обучения приемника.

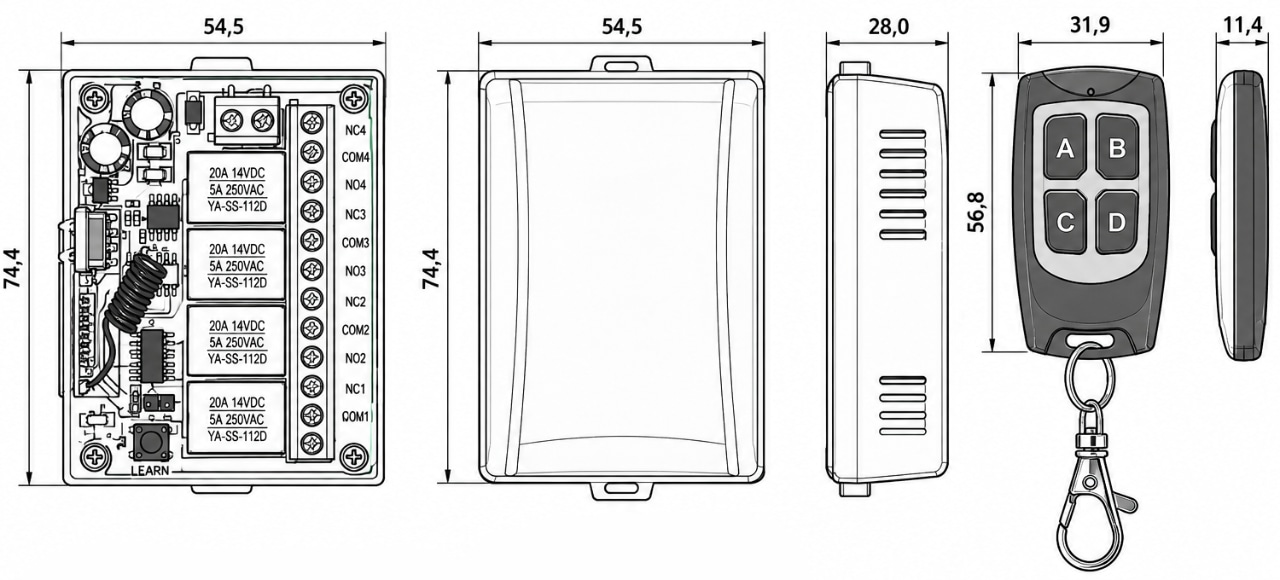

• Компактная конструкция. Размеры приемника 74,4 × 54,5 × 28 мм позволяют размещать модуль в подходящих монтажных корпусах и шкафах управления.
• Автономная радиосвязь. Для работы штатного комплекта не требуется подключение к Wi-Fi, интернету или мобильному приложению.

Где применяется радиореле с дистанционным управлением

Четырехканальное радио реле с брелоком удобно использовать там, где требуется организовать дополнительное беспроводное управление несколькими электрическими цепями. Подходящая область применения определяется напряжением, током нагрузки, особенностями исполнительного оборудования и требованиями безопасности.

Дистанционное управление освещением

AK-RK04S-II позволяет организовать управление несколькими группами освещения с одного беспроводного пульта. Каждый релейный канал можно использовать для коммутации отдельной цепи с учетом электрических характеристик нагрузки. Например, систему можно настроить для управления подсветкой, сигнальными лампами, вспомогательным освещением гаража или мастерской. Для построения системы освещения также можно подобрать оборудование из разделов каталог Proline-Rus и блоки питания.

Радиореле для управления воротами и автоматикой

Релейные выходы AK-RK04S-II могут использоваться для передачи управляющих команд на совместимые входы контроллеров ворот, шлагбаумов и других автоматизированных устройств. В этом случае радиореле выполняет функцию дополнительного дистанционного переключателя, а управление приводом и функции безопасности остаются за специализированным контроллером автоматики. Важно: устройство не предназначено для замены штатных систем безопасности ворот и не должно использоваться как единственный элемент управления механизмами, случайное срабатывание которых может создать опасность.

Радиоуправление электрозамками и системами доступа

Четырехканальный приемник можно интегрировать с совместимыми контроллерами доступа и вспомогательными низковольтными цепями. Передача команды осуществляется с брелока, а релейный контакт замыкает или размыкает соответствующий управляющий вход. Для комплексного оснащения объекта можно использовать раздел оборудования Proline-Rus, в котором представлены решения для контроля доступа, охранных систем и автоматизации.

Беспроводное управление вспомогательным оборудованием

Радиореле AK-RK04S-II подходит для организации дистанционного переключения сигнальных устройств, низковольтной автоматики и управляющих цепей оборудования. При работе с электродвигателями, насосами, вентиляторами и нагрузками с повышенными пусковыми токами необходимо использовать соответствующие промежуточные реле или контакторы.

Три режима работы радиореле AK-RK04S-II: Jog, Self-lock и Inter-lock

Одно из основных преимуществ четырехканального радиореле — возможность выбора логики управления. В зависимости от режима приемник может удерживать контакт замкнутым только во время нажатия кнопки, переключать состояние последовательными нажатиями либо использовать отдельные команды включения и отключения.

Режим Jog — импульсное управление

Jog — режим работы, при котором релейный контакт переключается на время удержания соответствующей кнопки брелока. После отпускания кнопки реле возвращается в первоначальное состояние. Этот режим используется для кратковременной подачи управляющего сигнала на совместимый контроллер или исполнительное устройство. В соответствии с описанием AK-RK04S-II режим Jog установлен по умолчанию и соответствует отсутствию перемычки выбора режима.

Режим Self-lock — переключение одной кнопкой

Self-lock — режим фиксации состояния реле. Первое нажатие кнопки брелока переключает контакт в активное состояние, следующее нажатие той же кнопки возвращает его в исходное положение. Режим подходит для дистанционного включения и отключения освещения, сигнальных устройств и других совместимых нагрузок. Для выбора Self-lock перемычка устанавливается между контактом T и центральным контактом согласно маркировке платы.

Режим Inter-lock — раздельные команды включения и отключения

Inter-lock — режим, при котором для управления одним релейным каналом используются отдельные кнопки брелока. Например, кнопка A подает команду включения, а кнопка B — команду отключения. Такая схема управления удобна для оборудования, где предпочтительнее разделить команды изменения состояния. В модели AK-RK04S-II режим Inter-lock выбирается установкой перемычки между контактом L и центральным контактом. Перед изменением режима необходимо отключить питание приемника. После настройки рекомендуется проверить правильность работы всех используемых каналов без подключения опасной нагрузки.

Подключение радиореле 12 В с четырьмя каналами

Радиореле AK-RK04S-II подключается к стабилизированному источнику постоянного напряжения 12 В. Для питания приемника используются обозначенные на плате клеммы +12V и −12V. К управляемому оборудованию подключаются соответствующие релейные контактные группы.

Что означают контакты NO, NC и COM

• COM — Common. Общий контакт переключающей релейной группы.
• NO — Normally Open. Нормально разомкнутый контакт. При срабатывании соответствующего реле происходит замыкание цепи между COM и NO.
• NC — Normally Closed. Нормально замкнутый контакт. При срабатывании реле цепь между COM и NC размыкается.

Наличие контактов NO, NC и COM позволяет выбирать требуемую схему переключения в зависимости от логики работы подключенного оборудования. Выходные контакты являются коммутационными и не формируют самостоятельно напряжение питания нагрузки. При подключении нескольких устройств необходимо учитывать допустимый ток каждого канала, сечение проводников, электрическую защиту цепей и условия установки. Для оборудования с питанием от сети 220–230 В монтаж должен выполняться квалифицированным специалистом с соблюдением действующих требований электробезопасности. Для питания приемника можно подобрать подходящий стабилизированный источник в разделе блоки питания Proline-Rus. Для монтажных работ доступны кабели и провода.

Как это работает?

В реле предусмотрено три режима работы. Радиореле с брелоком может использоваться в следующих направлениях: системы безопасности, системы контроля и управления доступом, автомобильные охранные системы и других. Устройство просто в эксплуатации, и не требует выезда специалиста для монтажа.

Добавление и удаление дополнительных брелоков

• Производится нажатием кнопки на рели и брелоке.
• Для добавления брелока нажмите кнопку программирования на реле однократно, затем нажмите кнопку на брелоке.
• Для удаления брелоков из памяти реле нажмите и удерживайте кнопку добавления на реле 10 – 15 секунд.

Условные обозначения:

• Inter-lock-нажимаем кнопку А "замыкаем реле" нажимаем В "размыкаем", необходим один канал, две кнопки для управления. Положение перемычки - L и центр.
• Self-lock-нажимаем А "замыкаем реле" нажимаем её ещё раз "размыкаем", необходим один канал, одна кнопка для управления. Положение перемычки - Т и центр.
• Jog-нажимаем кнопку А, держим, "замыкаем реле" отпускаем А "размыкаем", необходим один канал, одна кнопка для управления. Положение перемычки - свободное (по умолчанию).
• NC - normally closed -нормально закрытый (замкнутый).
• NO - normally open - нормально открытый (разомкнутый).
• COM - common - общий.
• Learning Code - автоматическое кодирование, установка кода автоматически с помощью копирования и запоминания (обучения).
• Fixed Code - ручное кодирование, установка кода с помощью переключателей или пайки.
• Rolling Code - автоматическое кодирование, каждый раз используется специальный алгоритм генерации различных кодов.

Как запрограммировать радиобрелок AK-RK04S-II

Приемник радиореле поддерживает технологию обучения Learning Code, позволяющую записывать совместимые радиобрелоки в память устройства. Для добавления нового передатчика не требуется подключение к компьютеру или специальному программному обеспечению.

Добавление брелока в память приемника

Подключите приемник к источнику питания DC 12 В и убедитесь, что возможное переключение контактов не приведет к опасному включению оборудования. Однократно нажмите кнопку программирования на плате радиореле, затем нажмите нужную кнопку совместимого брелока. После регистрации команды проверьте срабатывание соответствующего релейного выхода. Процедуру можно повторить для подключения дополнительных брелоков. Приемник поддерживает запись до 16 совместимых передатчиков.

Сброс памяти радиореле

Для удаления ранее записанных брелоков необходимо удерживать кнопку программирования приемника приблизительно 10–15 секунд. После сброса памяти нужные передатчики добавляются повторно.

Подключение дополнительного радиобрелока

Если требуется второй или дополнительный пульт дистанционного управления, для модели AK-RK04S-II в каталоге Proline-Rus предусмотрен радиобрелок AK-FS04 с четырьмя кнопками и рабочей частотой 433 МГц. При использовании других передатчиков важно проверять не только рабочую частоту, но и совместимость кодирования. Одинаковая частота 433 МГц не гарантирует возможность программирования любого радиопульта в приемник.

Как выбрать радиореле с брелоком для конкретной задачи

При покупке радиореле дистанционного управления рекомендуется учитывать количество необходимых каналов, напряжение питания, особенности подключаемой нагрузки, дальность радиосвязи и способ переключения контактов.

Радиореле 12 В или 220 В — в чем разница?

Основное отличие заключается в напряжении питания самого приемного модуля. AK-RK04S-II работает от DC 12 В. Для установки в систему, где доступно только сетевое напряжение AC 220–230 В, потребуется соответствующий преобразователь питания. Если необходимо использовать радиореле с непосредственным сетевым питанием, стоит рассмотреть альтернативные модели из каталога радиореле.

Одноканальное или четырехканальное радиореле?

Для дистанционного управления одной электрической цепью обычно достаточно одноканального радиореле. Если необходимо управлять несколькими отдельными цепями, четырехканальное AK-RK04S-II позволяет объединить функции нескольких приемников в одном устройстве.

Как выбрать дальность действия?

Заявленная дальность радиосвязи зависит от условий испытаний. Стены, перекрытия, металлические шкафы, расположение приемника и электромагнитные помехи могут снижать расстояние уверенного приема. При выборе радиореле для эксплуатации на объекте рекомендуется предусмотреть запас по дальности.

Какой режим переключения лучше?

Для кратковременной команды подойдет Jog. Для дистанционного переключения состояния одной кнопкой — Self-lock. Для раздельного включения и отключения с разных кнопок — Inter-lock. Выбор определяется алгоритмом работы подключенного оборудования.

Дополнительные радиобрелоки и альтернативные радиореле Proline-Rus

Для расширения системы управления можно подобрать дополнительные брелоки или сравнить AK-RK04S-II с другими моделями. В разделе радиореле и брелоки представлены приемники с различным количеством каналов, напряжением питания и электрическими характеристиками.

Выбор альтернативной модели следует выполнять по количеству каналов, рабочему напряжению и параметрам нагрузки. Радиобрелоки от разных комплектов не обязательно взаимозаменяемы, даже если используют одинаковую частоту передачи.

Часто задаваемые вопросы о радиореле AK-RK04S-II

Купить радиореле с брелоком AK-RK04S-II 12 В, 433 МГц в Proline-Rus

AK-RK04S-II — функциональное решение для тех, кому необходимо организовать дистанционное управление несколькими электрическими цепями с одного беспроводного пульта. Четыре релейных канала, рабочая частота 433 МГц, три режима переключения и поддержка дополнительных радиобрелоков делают устройство удобным компонентом систем бытовой автоматизации и вспомогательного управления оборудованием. Преимуществом четырехканального радиореле является возможность использовать один приемный блок вместо нескольких отдельных модулей, сократив количество компонентов системы. Компактные размеры приемника позволяют выбрать удобное место установки внутри подходящего защитного корпуса или монтажного шкафа. В интернет-магазине Proline-Rus можно приобрести радиореле AK-RK04S-II, подобрать дополнительный радиобрелок AK-FS04, совместимый источник питания и необходимые монтажные материалы. Ознакомьтесь с другими моделями в разделе радиореле и брелоки, чтобы выбрать оборудование с подходящим количеством каналов и напряжением питания.

AK-RK04S-II — четыре канала дистанционного управления, три режима работы и удобное беспроводное переключение оборудования на расстоянии!
