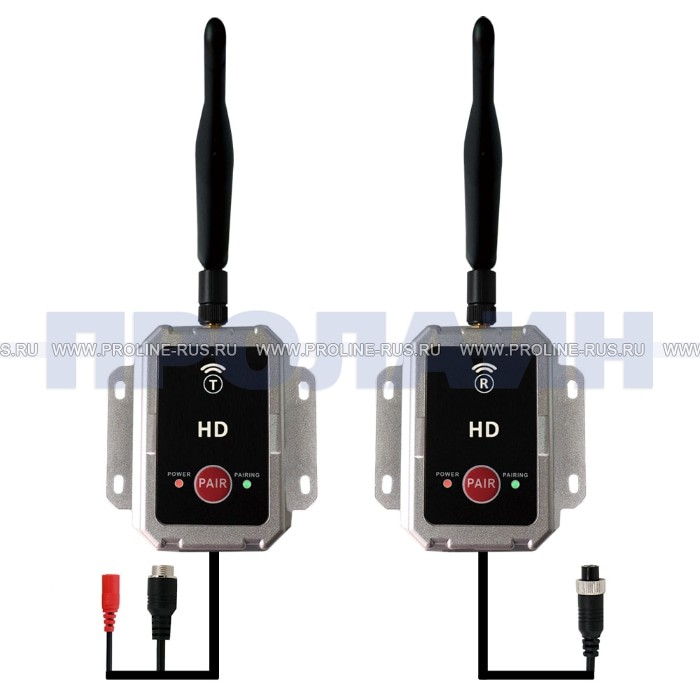

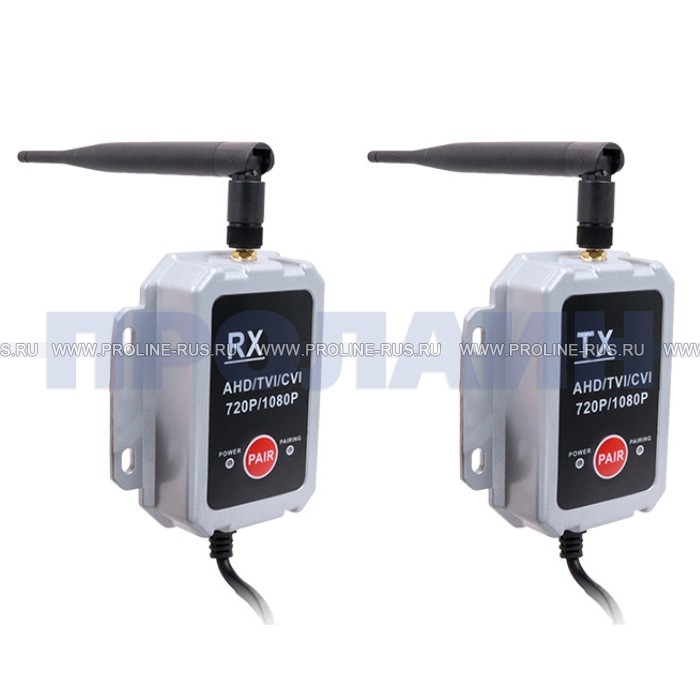

Комплект передатчиков для видеокамер AHD/TVI/CVI 1080P Proline PR-WR06A-4PIN

Почему Proline PR-WR06A-4PIN удобен для автомобильного видеонаблюдения

При традиционном подключении камеры видеосигнал передаётся по кабелю от места установки камеры до монитора или автомобильного видеорегистратора. На длинном автомобиле, грузовике с прицепом или специальной технике такой монтаж может быть сложным. Беспроводной передатчик видеосигнала Proline PR-WR06A-4PIN позволяет заменить значительную часть сигнальной линии радиоканалом.

• Передача видео без длинного сигнального кабеля между камерой и принимающим оборудованием.
• Поддержка AHD/TVI/CVI с автоматическим определением совместимого входного видеосигнала.
• Разрешение до 1080P для построения системы автомобильного видеонаблюдения высокой чёткости.
• Рабочая частота 2400–2483,5 МГц — передатчик и приёмник работают по радиоканалу диапазона 2,4 ГГц.
• Дальность связи до 200 м при прямой видимости и отсутствии существенных радиопомех.
• Питание DC 12–36 В удобно для грузового, коммерческого транспорта и спецтехники.
• Интерфейс 4PIN ориентирован на профессиональное автомобильное видеооборудование.
• Литой алюминиевый корпус рассчитан на эксплуатацию в автомобильных системах.
• Степень защиты IP69 позволяет использовать оборудование в сложных условиях эксплуатации при соблюдении требований монтажа.

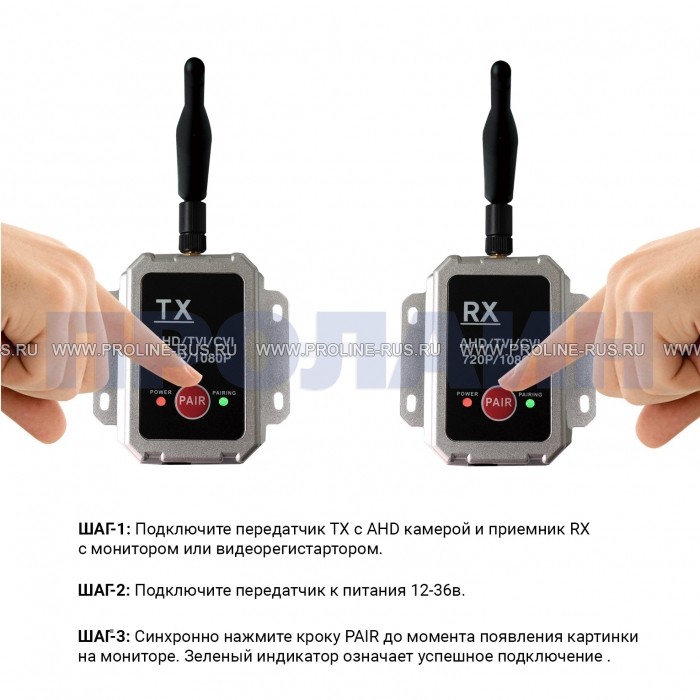

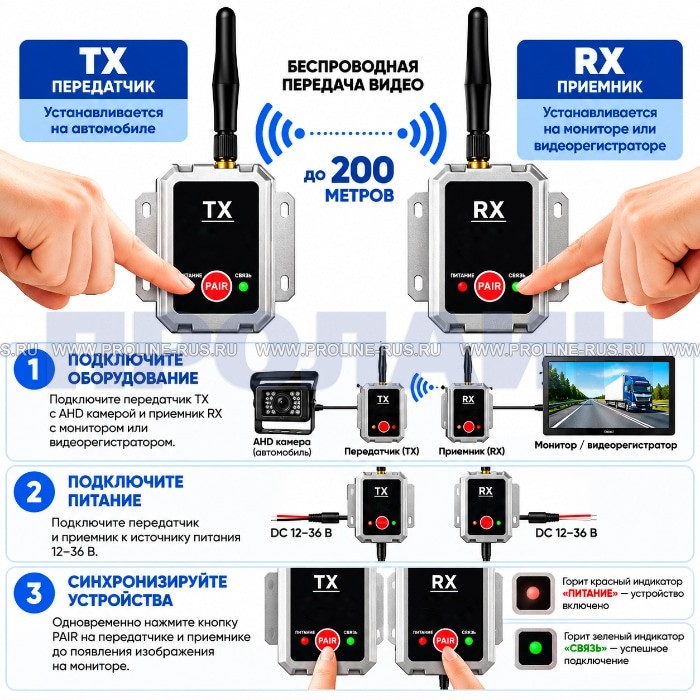

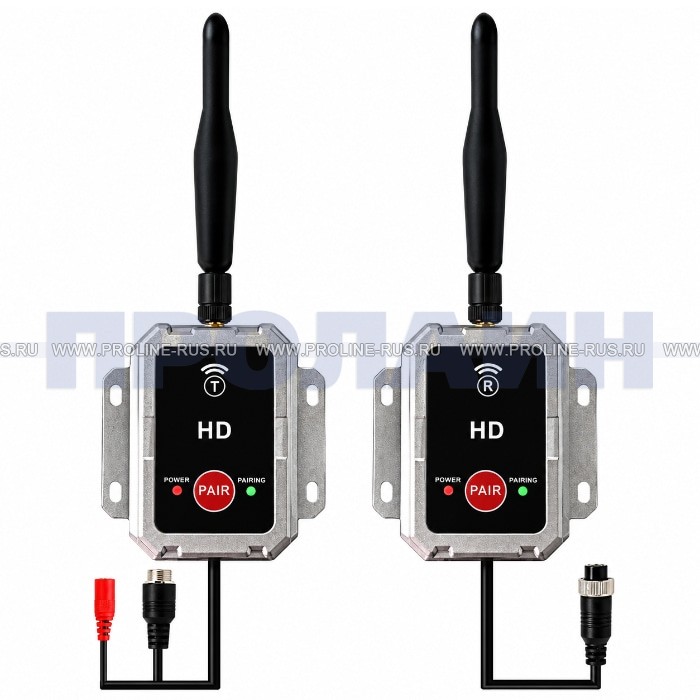

• Кнопка PAIR предназначена для сопряжения передатчика TX и приёмника RX.
• Передача аудиосигнала возможна при использовании соответствующей совместимой камеры со встроенным микрофоном.

Посмотреть другие устройства этого типа можно в разделе приёмо-передающие устройства по радиоканалу.

Как работает беспроводной комплект TX/RX

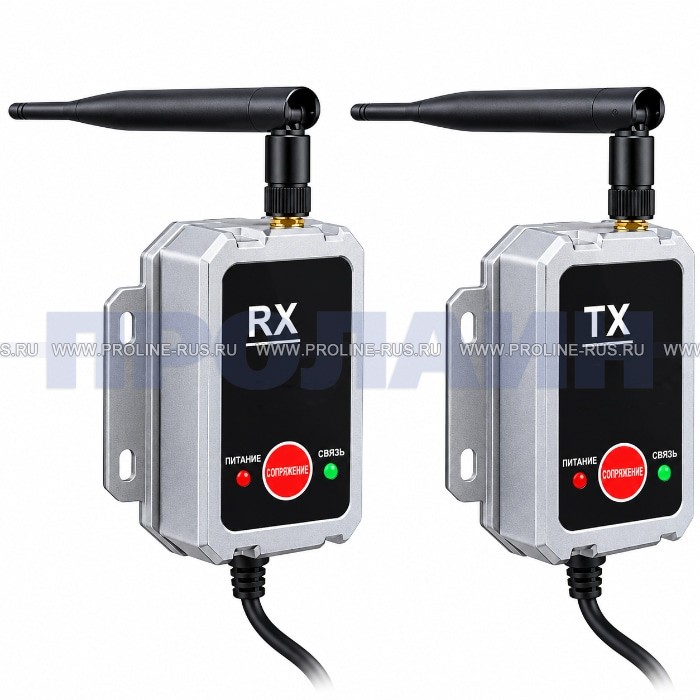

Принцип работы Proline PR-WR06A-4PIN прост: установленная на транспортном средстве видеокамера подключается к передатчику TX. Передатчик преобразует входящий видеосигнал для передачи по радиоканалу. Приёмник RX, установленный около монитора или видеорегистратора, принимает сигнал и передаёт его на соответствующий видеовход.

Таким образом, длинный участок проводного соединения между камерой и монитором заменяется беспроводным каналом. Камера при этом остаётся обычной проводной AHD/TVI/CVI-камерой: беспроводной становится именно линия передачи видеосигнала между блоками TX и RX.

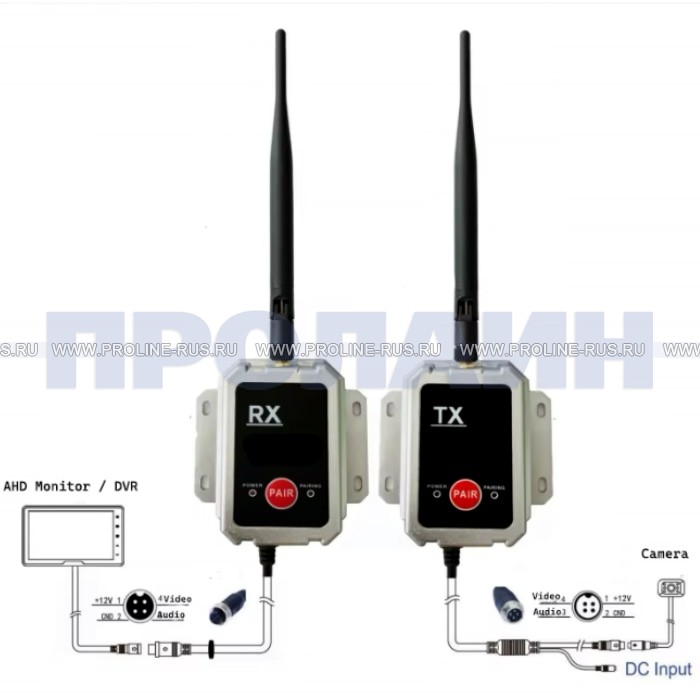

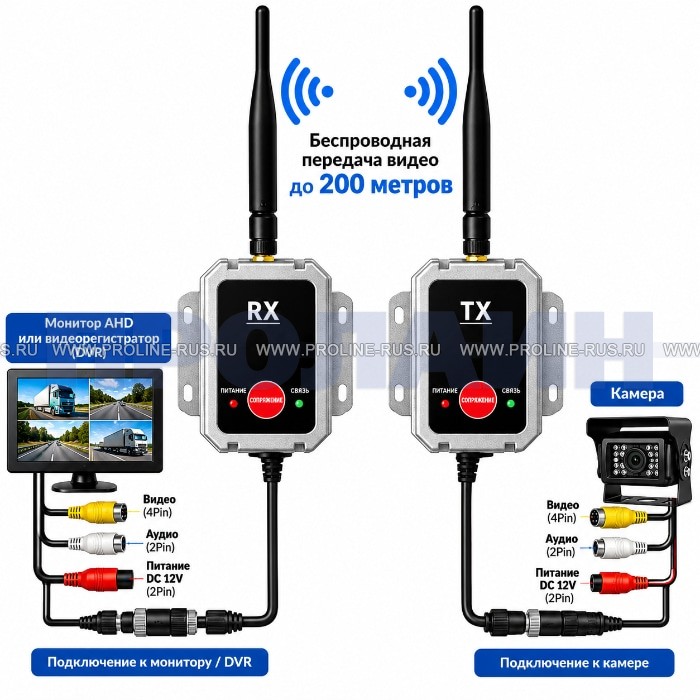

Типовая схема: автомобильная камера → передатчик TX → радиоканал 2,4 ГГц → приёмник RX → монитор или автомобильный видеорегистратор.

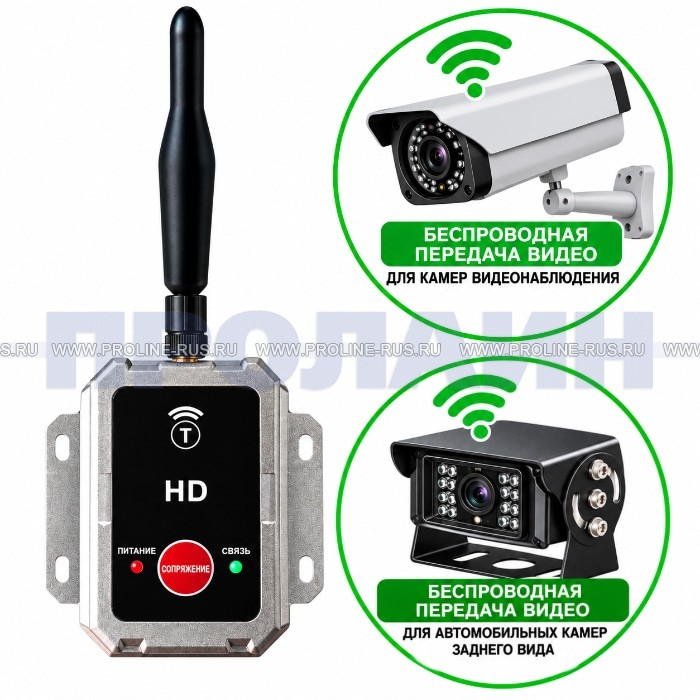

Беспроводная камера без замены существующей видеокамеры

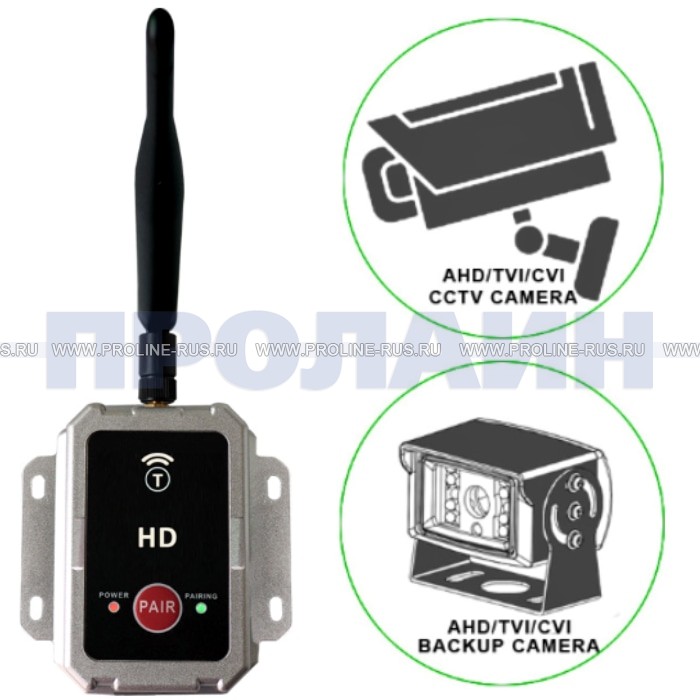

Одно из основных преимуществ PR-WR06A-4PIN заключается в возможности использовать уже установленную совместимую проводную камеру. Если её формат, разрешение, питание и распиновка соответствуют параметрам комплекта, нет необходимости полностью менять систему видеонаблюдения. Достаточно установить TX рядом с камерой и RX около принимающего устройства.

Для построения системы можно подобрать камеры в разделе автомобильные видеокамеры. Например, Proline PR-BS256D-4PIN представляет собой автомобильную AHD Full HD камеру 1920×1080 с интерфейсом 4PIN. Перед объединением оборудования в одну систему необходимо проверить распиновку и электрическую совместимость разъёмов.

Где применяется Proline PR-WR06A-4PIN

Беспроводная передача видео особенно полезна на объектах, где кабель между камерой и принимающим устройством приходится прокладывать на большое расстояние, через подвижные элементы либо между отдельными частями транспортного средства.

• седельные тягачи и полуприцепы;
• грузовые автомобили;
• автобусы и коммерческий транспорт;
• автомобили с прицепами;
• автокраны и манипуляторы;
• башенные и строительные краны;
• экскаваторы и фронтальные погрузчики;
• вилочные погрузчики и складская техника;
• грейдеры и дорожная техника;
• тракторы, комбайны и сельскохозяйственная техника;
• другая спецтехника с удалённой или подвижной точкой установки камеры.

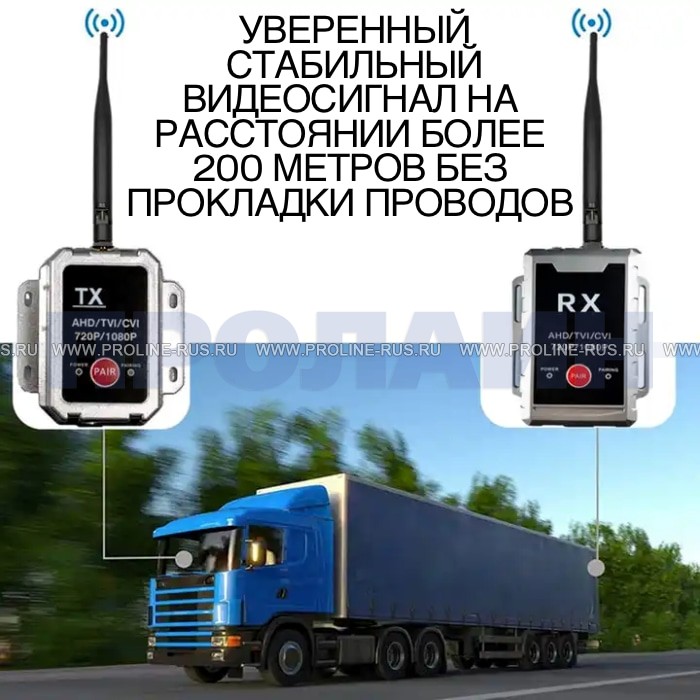

На тягаче с полуприцепом передатчик можно расположить со стороны камеры, а приёмник — в зоне установки автомобильного монитора или регистратора. Такая схема уменьшает количество сигнального кабеля, проходящего через автомобиль и соединение тягача с прицепом.

Proline PR-WR06A-4PIN для камеры заднего вида

Комплект подходит для организации беспроводной линии между совместимой автомобильной камерой заднего вида и монитором. Это особенно актуально для длинномерного транспорта, где камера устанавливается в задней части полуприцепа, автобуса или специальной машины, а экран находится в кабине водителя.

При использовании камеры заднего вида важно правильно выбрать место установки антенн. Металлические элементы кузова, закрытые металлические отсеки и другие препятствия могут уменьшать фактическую дальность радиосвязи, поэтому перед окончательным монтажом рекомендуется проверить устойчивость изображения непосредственно на автомобиле.

Передача AHD/TVI/CVI 720P и 1080P по радиоканалу

Передатчик TX поддерживает входной видеосигнал AHD/TVI/CVI 720P/1080P, а приёмник RX формирует соответствующий выходной видеосигнал для совместимого оборудования. Благодаря этому комплект можно использовать в современных автомобильных системах, где требуется изображение высокой чёткости.

Поддерживаемые форматы PAL/NTSC и разрешение до Full HD делают устройство подходящим для различных конфигураций автомобильного видеонаблюдения. При этом камера, передатчик, приёмник, монитор или регистратор должны поддерживать совместимый стандарт и разрешение.

С какими мониторами и видеорегистраторами использовать

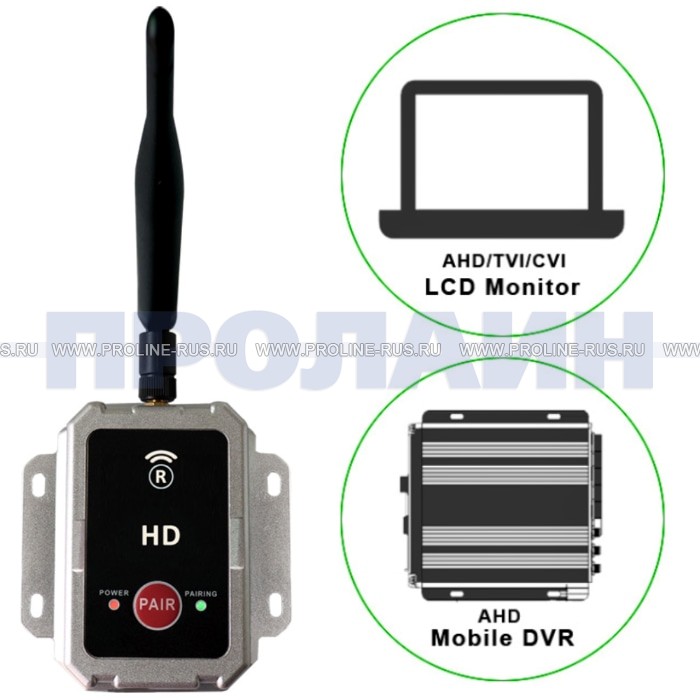

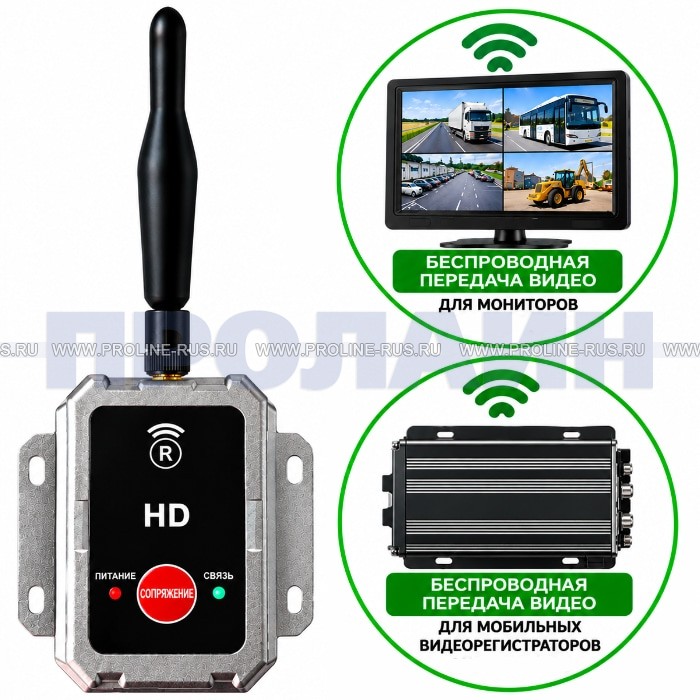

Приёмник RX можно подключать к совместимому автомобильному монитору или видеорегистратору с подходящим видеовходом. В каталоге Proline-Rus для этого представлены отдельные разделы автомобильные мониторы и автомобильные видеорегистраторы.

Для системы с несколькими камерами можно рассмотреть Proline AHD-E71QD — 7-дюймовый AHD-монитор с четырьмя видеовходами, либо Proline AHD-E766QD с четырьмя 4PIN-входами. Для системы Full HD также доступен Proline AHD-7019F, рассчитанный на подключение до четырёх AHD-видеокамер.

Перед покупкой оборудования необходимо отдельно сопоставить стандарт видеосигнала, разрешение, напряжение питания, тип 4PIN-разъёма и его распиновку. Одинаковое количество контактов само по себе не гарантирует электрическую совместимость устройств.

Основные характеристики Proline PR-WR06A-4PIN

• Тип: комплект беспроводной передачи видеосигнала TX/RX;
• Поддерживаемый видеосигнал: AHD/TVI/CVI;
• Разрешение: 720P/1080P;
• Формат: PAL/NTSC;
• Рабочий диапазон частот: 2400–2483,5 МГц;
• Дальность передачи: до 200 м при подходящих условиях;
• Модуляция: QPSK/16QAM;
• Выходная мощность передатчика: 100 мВт;
• Чувствительность приёмника: до −85 дБм при QPSK;
• Задержка: не более 100 мс;
• Питание: DC 12–36 В;
• Потребление: около 200 мА, в зависимости от блока и режима работы;
• Интерфейс: 4PIN;
• Материал корпуса: литой алюминий;
• Степень защиты: IP69;
• Рабочая температура: от −40 до +80 °C;

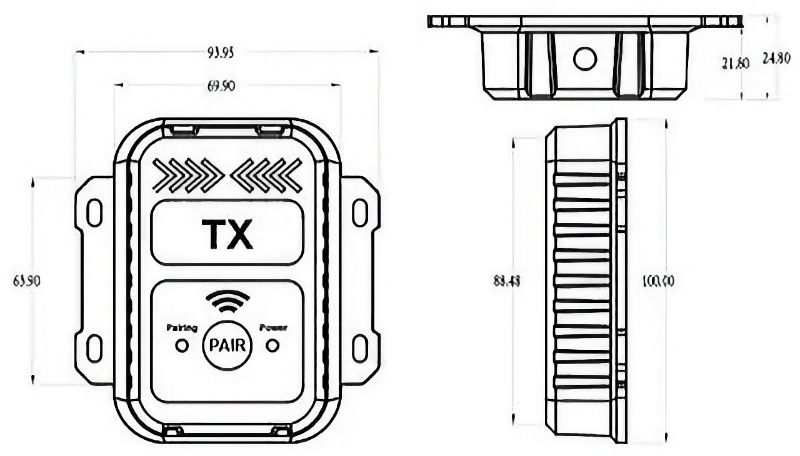

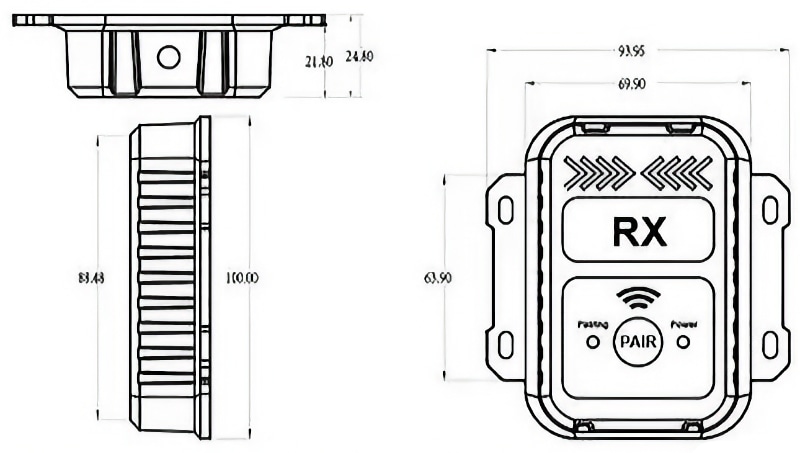

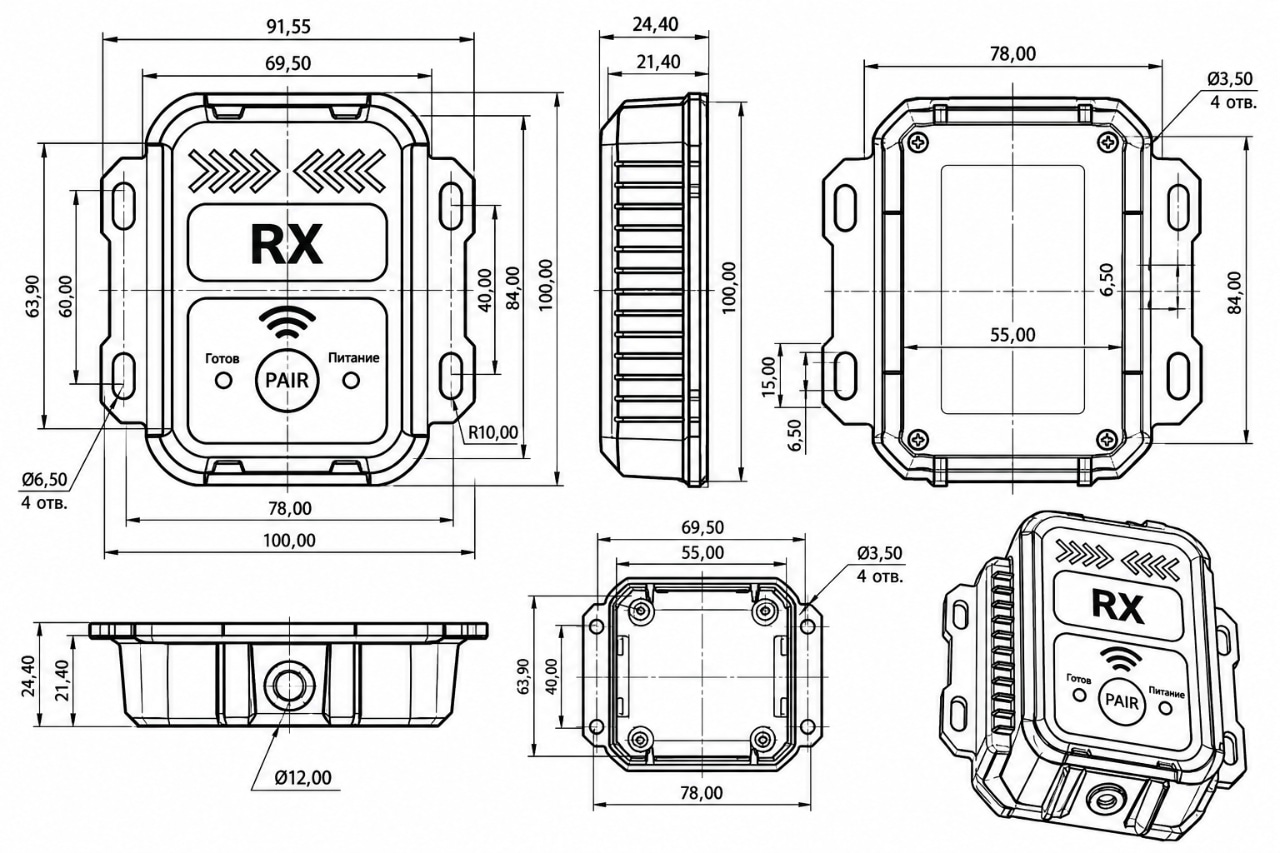

• Размер корпуса: 100×94×25 мм;
• Индикация: питание и состояние соединения;
• Сопряжение: кнопка PAIR.

Дальность беспроводной передачи до 200 метров

Заявленная дальность радиоканала составляет до 200 м. Это максимальная дистанция, которая зависит от условий эксплуатации. На фактическую дальность влияют взаимное расположение антенн, металлические конструкции автомобиля, препятствия между TX и RX, электромагнитные помехи и окружающая радиочастотная обстановка.

Для грузовика, полуприцепа или автобуса фактическая дистанция обычно значительно меньше предельных 200 метров, поэтому запас по дальности позволяет повысить устойчивость связи. Для получения лучшего результата антенны желательно располагать так, чтобы металлические элементы кузова минимально перекрывали направление распространения радиосигнала.

Питание 12–36 В для автомобильной и специальной техники

Диапазон питания DC 12–36 В делает PR-WR06A-4PIN удобным для интеграции в электрические системы различных транспортных средств. Благодаря этому комплект можно применять как на автомобилях с 12-вольтовой бортовой сетью, так и на грузовом и специальном транспорте с другим штатным напряжением в пределах допустимого диапазона.

Перед монтажом необходимо проверить фактическое напряжение в точке подключения и соблюдать полярность питания. Для стабильной работы оборудования рекомендуется использовать качественные соединения и защищать проводку от воды, механических повреждений и вибрации.

Защищённый алюминиевый корпус IP69

Передатчик и приёмник выполнены в литых алюминиевых корпусах. Заявленная степень защиты IP69 делает комплект ориентированным на использование в сложных условиях автомобильной эксплуатации. При этом общая влагозащищённость установленной системы зависит не только от корпуса устройства, но и от качества герметизации соединителей, кабелей и места монтажа.

Когда беспроводной видеопередатчик особенно выгоден

Proline PR-WR06A-4PIN помогает избежать сложной прокладки сигнального кабеля через весь автомобиль. Особенно заметно преимущество на тягачах с полуприцепами и машинах с подвижными рабочими органами: вместо длинной линии связи требуется установить компактные TX и RX в подходящих точках и правильно разместить антенны.

Такое решение может упростить первоначальный монтаж, дальнейшее обслуживание системы и замену прицепного оборудования. Если прицеп регулярно отсоединяется от тягача, отсутствие длинной видеолинии между ними также уменьшает количество кабельных соединений, которые приходится подключать и отключать.

FAQ — вопросы о Proline PR-WR06A-4PIN

Купить беспроводной видеопередатчик Proline PR-WR06A-4PIN

Proline PR-WR06A-4PIN — практичное решение для организации беспроводной передачи Full HD видеосигнала в автомобиле, грузовике, автобусе или на спецтехнике. Комплект позволяет использовать совместимую проводную AHD/TVI/CVI-камеру без прокладки длинной сигнальной линии между камерой и монитором, сохраняя разрешение до 1080P и обеспечивая радиосвязь на дистанции до 200 м в подходящих условиях.

Для создания законченной системы автомобильного видеонаблюдения дополнительно можно подобрать автомобильную видеокамеру, автомобильный монитор или автомобильный видеорегистратор Proline.
