Folksafe FS-4504SR-II - описание, технические характеристики, фото, отзывы | Купить Folksafe FS-4504SR-II в Москве, самовывоз, доставка по всей России

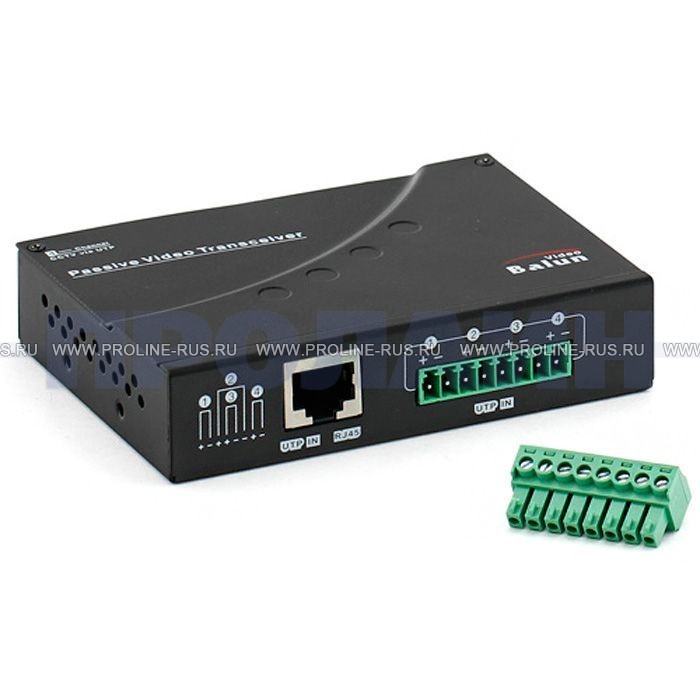

Пассивный передатчик видео сигнала 4 канала Folksafe FS-4504SR-II

  • Подключение: BNC
  • Формат видео: PAL, NTSC, SECAM
  • Соединение: RJ-45, клеммник под винт
  • Передача цветного изображения: до 400 м
  • Передача черно-белого изображения: до 600 м
Страна производитель: Китай
Оценка товара по мнению покупателей:
  • 0.0
FOLKSAFE
Товар в наличии
446 руб.
284 руб.
арт.: 55625
Компании более 10 лет Доставка по всей России Техническая поддержка Русифицированное ПО Более 100 000 товаров

О товаре

Модель Folksafe FS-4504SR-II является пассивным (без усилителя) устройством, которое позволяет передавать в режиме реального времени видео сигнал по кабелю UTP Cat. 5e/6. Поддерживает любой композитный видео сигнал. Для передачи сигнала необходимо использовать передатчик (transceiver) в паре с приемником (receiver).

Как это работает?

Улучшенная система подавления помех и низкий уровень рассеивания, позволяют применять в составе передачи сигналов: телефонной связи, данных и низковольтных цепей питания. Это позволяет применять устройство в существующих кабельных системах. Встроенная защита от перенапряжения оберегает подключенное оборудование от вредных скачков напряжения. В последнее время наблюдается увеличение интереса к использованию для передачи видеосигнала так называемой "витой пары". Этот способ имеет ряд серьёзных преимуществ перед классическим способом передачи видеосигнала по коаксиальному кабелю:
  • низкая стоимость кабеля;
  • упрощение монтажа линии;
  • высокая устойчивость к помехам;
  • возможность передачи большого количества сигналов по одному многопарному кабелю;
  • возможность объединения в одном многопарном кабеле видеосигнала и питания.
К недостаткам следует отнести необходимость использования устройств для преобразования сигналов из несимметричного в симметричный и обратно.

Пассивный передатчик видео сигнала FS-4504SR-II

Схемы подключения пассивного передатчика FS-4504SR-II

Передатчик осуществляет усиление и формирование прямого +V и инверсного -V видеосигнала. Приемник вычитает инверсный сигнал из прямого, усиливает сигнал и осуществляет частотную коррекцию. На выходе приемника формируется стандартный видеосигнал. Принцип "симметричной передачи" позволяет получить более высокую устойчивость системы к воздействию помех.
Пассивный передатчик видео сигнала FS-4504SR-II
Подключение пассивного передатчика FS-4504SR-II через усилитель сигнала FS-4504R

Особенности

  • Высокая дальность передачи сигнала в сочетании с приёмником Folksafe FS-4504R.
  • Возможна передача любого формата видео сигнала (PAL, NTSC, SECAM).
  • Передача видео изображения на расстояние до 400 метров в пассиве.
  • Передача видео изображения на расстояние до 700 метров в активе.
  • Улучшенная система подавления помех.
  • Соотношение сигнал/шум более 50 дБ.
  • Не требуется дополнительного питания.
  • Защита от перенапряжения.

Технические характеристики

Основное

Модель
FS-4504SR-II
Наименование
пассивный передатчик видео сигнала 4 канала
Применение
камеры видеонаблюдения, мониторы, DVR, коммутаторы

Видео

Формат видео
PAL, NTSC, SECAM
Рабочая частота
DC до 5 МГц
Максимальное расстояние UTP категории 5e (24AWG)
цветной сигнал: 400 м
ч/б сигнал: 600 м
Синфазный сигнал / Коэффициент ослабления синфазного сигнала (KOCC)
от 15 КГц до 5 МГц / 60 дБ
Полное сопротивление
разъем BNC  75 Ом
RJ45 100 Ом
Затухание
0.5 дБ

Тип кабеля

Сетевое подключение
одна неэкранированная витая пара (для каждого видео сигнала)  24-16 AWG (0.5-1.31 мм)
Тип категории
2 или лучше
Полное сопротивление
100 ± 20 Ом
Сопротивление линии
18 Ом на 100 м
Дифференциальная емкость
62 пФ/метр

Питание

Входное питание
не требуется
Передача питания
12 В, DC 250 м (UTP Cat. 5e/6)

Интерфейсы подключения

Видео вход/выход
разъем BNC
Видео вход/выход
разъем RJ-45, клеммник под винт

Защита

Защита от помех
транзисторный сглаживающий фильтр напряжения
Видео вход
2 КВ (общий режим), 10/700us IEC6100-4-5/1955(GB/T 1726, 5-1999)
Видео выход
2 КВ (другие режимы), 10/700us IEC6100-4-5/1955(GB/T 1726, 5-1999)

Окружающая среда

Рабочая температура
-20º …70 ºC
Относительная влажность
0 …95% (без конденсата)
Температура хранения
-40º …150 ºC

Общее

Корпус
ABS пластик
Цвет корпуса
черный
Размер
100х72.5х23 мм
Вес
200 г

Комплектация

  • Пассивный передатчик видео сигнала – 1 шт.
  • Клеммник – 1 шт.
