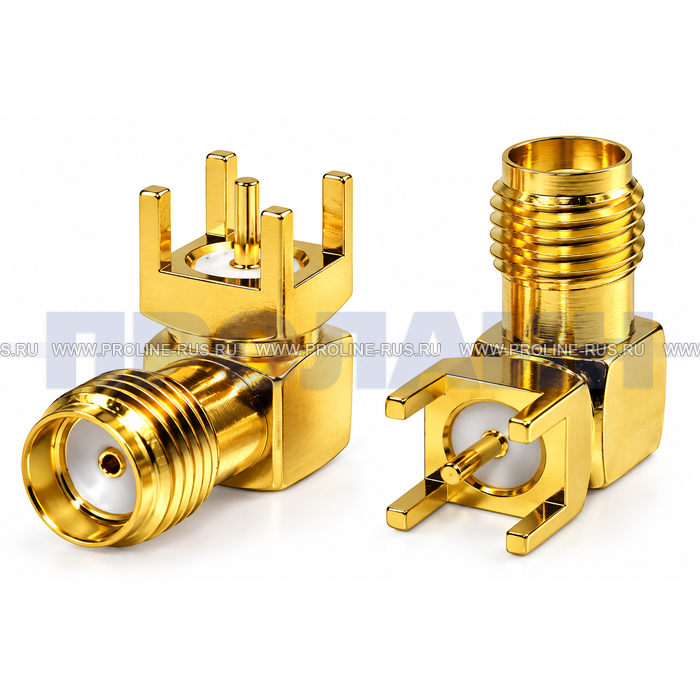

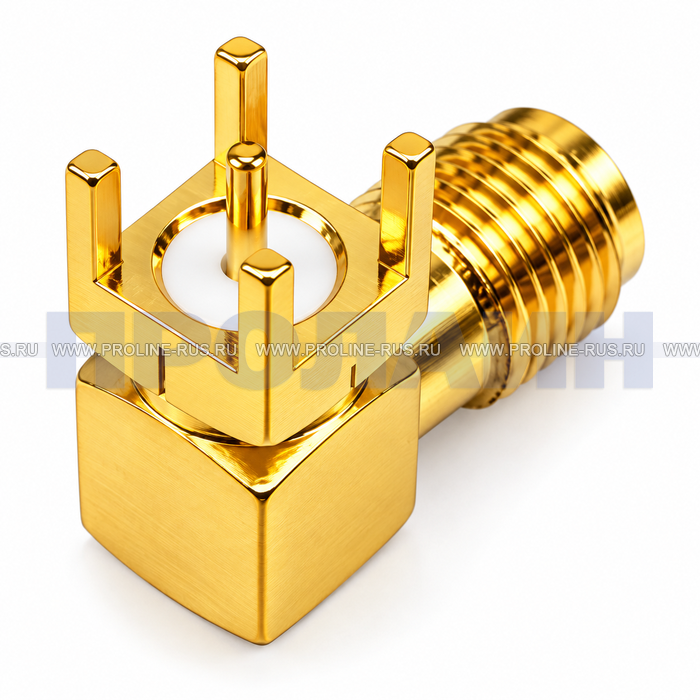

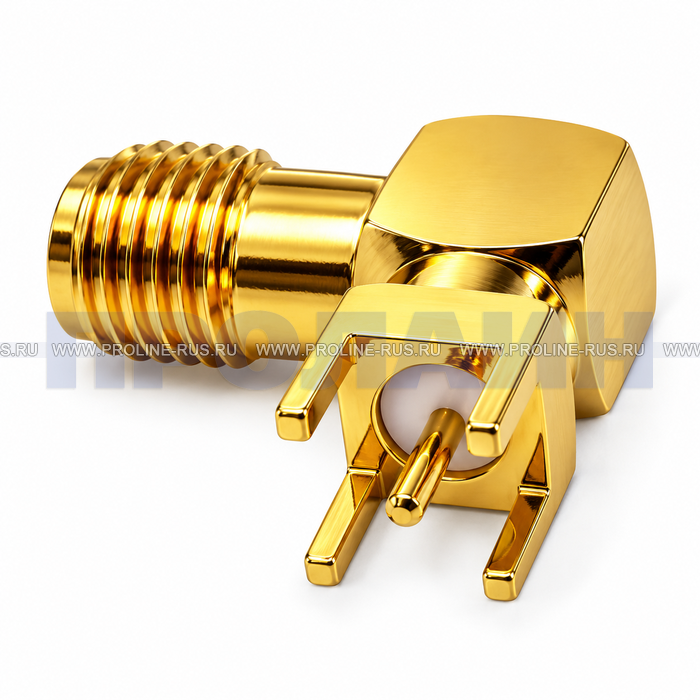

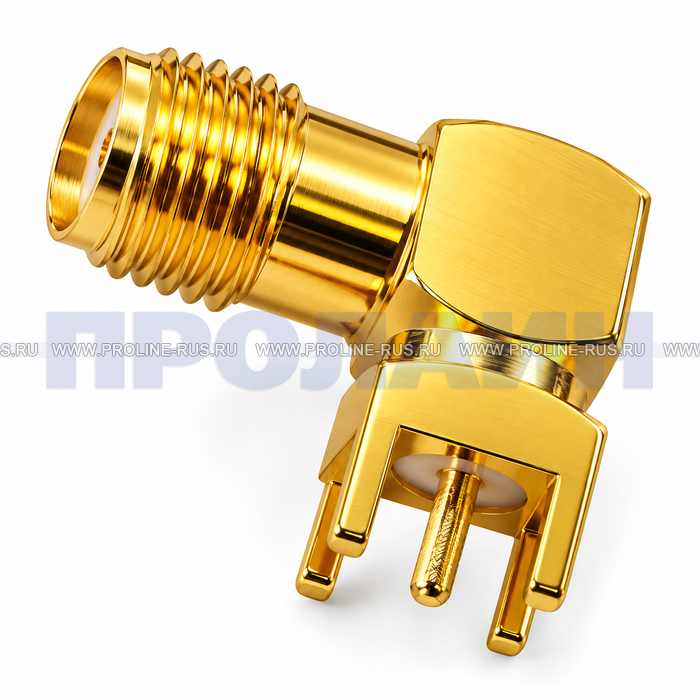

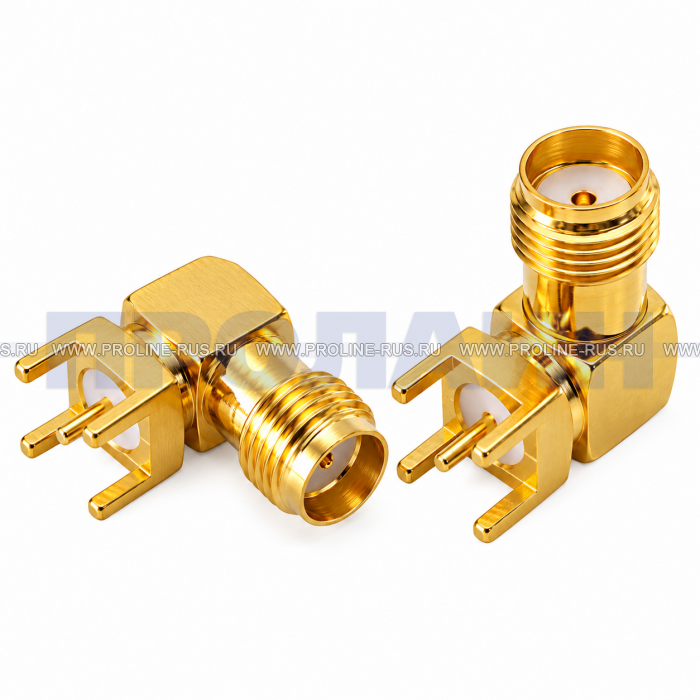

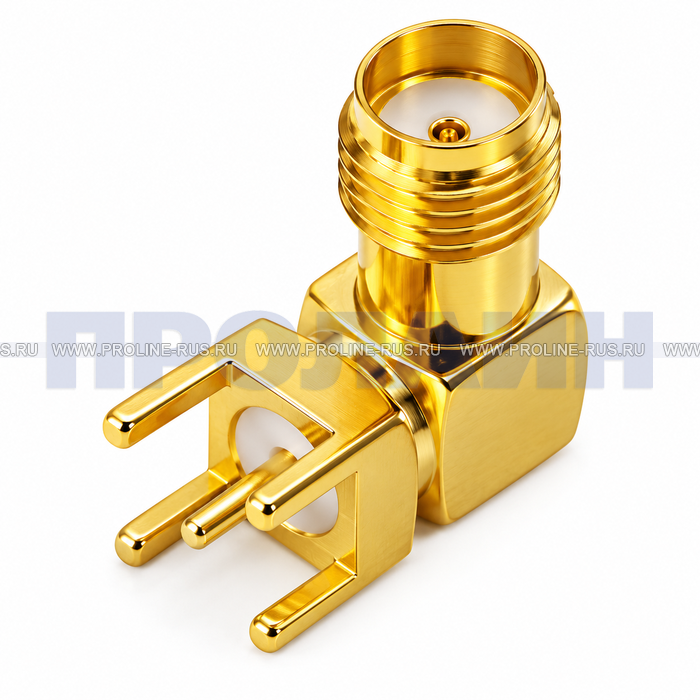

Разъем угловой на корпус, под пайку SMA(м)-KWE-D

Угловая конструкция SMA(м)-KWE-D особенно удобна при ограниченном пространстве внутри корпуса устройства. Она позволяет изменить направление подключения относительно платы или панели и аккуратно разместить соединительный тракт без лишнего изгиба проводников и увеличения габаритов оборудования.

Основные характеристики SMA(м)-KWE-D

• Тип разъема: SMA-F, гнездо (мама).
• Исполнение: угловое.
• Назначение монтажа: установка на корпус.
• Способ соединения: пайка.
• Волновое сопротивление: 50 Ом.
• Рабочее напряжение: 335 В.
• Диапазон рабочих частот: до 18 ГГц.
• Контактное сопротивление: не более 3 мОм.
• Сопротивление изоляции: не менее 5000 МОм.
• Материал корпуса: бронза.
• Материал контакта: бериллиевая медь.
• Покрытие контакта: золото по никелевому подслою.
• Материал изолятора: тефлон.
• Рабочая температура: от −65 до +165 °C.
• Ресурс соединений: не менее 500 циклов соединения и разъединения.

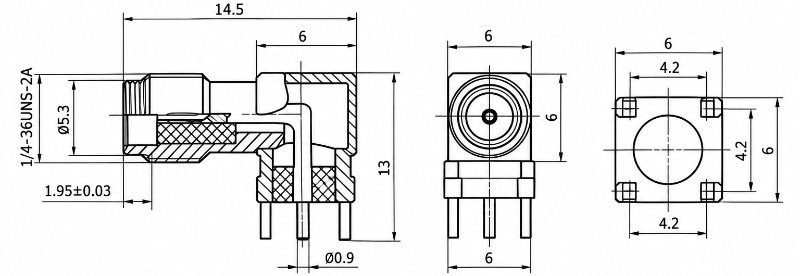

• Глубина: 14,5 мм.

Преимущества углового SMA-разъема

Высокочастотный разъем SMA(м)-KWE-D позволяет получить компактное и механически надежное соединение при корпусном монтаже. Резьбовой интерфейс SMA обеспечивает стабильную фиксацию ответной части, а угловая геометрия упрощает компоновку радиоэлектронных устройств и помогает рационально использовать внутреннее пространство корпуса.

• угловое исполнение для компактного монтажа;
• стандартный интерфейс SMA для высокочастотных соединений;
• волновое сопротивление 50 Ом;
• рабочий диапазон частот до 18 ГГц;
• монтаж непосредственно на корпус оборудования;
• соединение пайкой для надежного электрического контакта;
• резьбовая фиксация ответного SMA-разъема;
• золоченый контакт с высокой стойкостью к окислению;
• тефлоновый диэлектрик;
• широкий диапазон рабочих температур.

Где применяется SMA(м)-KWE-D

Разъем может использоваться в устройствах, где необходимо вывести высокочастотный тракт на корпус оборудования и обеспечить подключение внешней антенны, коаксиального кабеля, измерительной линии или другого RF-оборудования. Формат SMA широко применяется в компактной радиоэлектронике благодаря небольшим размерам и резьбовому способу фиксации.

• радиопередающая и радиоприемная аппаратура;
• антенные модули и антенно-фидерные устройства;
• Wi-Fi, GSM, 3G, 4G/LTE и другие беспроводные устройства;
• GPS/ГЛОНАСС оборудование;
• телеметрические системы;
• радиомодули и RF-модули;
• измерительная и лабораторная аппаратура;
• системы видеонаблюдения и передачи радиосигнала;
• промышленная электроника;
• разрабатываемые и модернизируемые электронные устройства.

Монтаж SMA(м)-KWE-D на корпус

SMA(м)-KWE-D рассчитан на корпусное размещение с последующей пайкой электрических выводов. Перед установкой рекомендуется проверить расположение посадочных элементов, свободное пространство внутри корпуса и направление ответного разъема. Угловая конструкция позволяет вывести SMA-интерфейс наружу, сохранив удобное расположение контактов внутри устройства.

Для стабильной работы высокочастотного тракта следует обеспечивать качественную пайку, минимальную длину сигнального соединения и корректное согласование оборудования по волновому сопротивлению. Для данного разъема номинальное волновое сопротивление составляет 50 Ом.

Как подобрать подходящий SMA-разъем

При выборе коаксиального SMA-разъема важно учитывать не только тип ответной части, но и способ установки. SMA(м)-KWE-D подходит для случаев, когда требуется угловое SMA-гнездо на корпус под пайку. Если конструкция оборудования предполагает другую геометрию или способ крепления, в каталоге Proline представлены прямые и фланцевые варианты.

Посмотреть весь ассортимент можно в разделе разъемы высокочастотные SMA. Для прямого корпусного монтажа можно рассмотреть SMA(м)-KE-A или SMA(м)-KE-B. Для монтажа с фланцем доступны SMA(м)-KFD2 с фланцем на 2 отверстия и SMA(м)-KFD4 с фланцем на 4 отверстия.

Почему важно волновое сопротивление 50 Ом

При построении высокочастотной линии характеристики разъема, кабеля и подключаемого оборудования должны соответствовать друг другу. SMA(м)-KWE-D имеет волновое сопротивление 50 Ом и предназначен для применения в соответствующих 50-омных трактах. Правильное согласование помогает уменьшить отражение сигнала и сохранить стабильные характеристики линии передачи.

Поэтому при выборе SMA-разъема рекомендуется заранее проверить тип соединителя, пол разъема, способ монтажа, рабочую частоту и волновое сопротивление всех компонентов системы.

Когда стоит выбрать SMA(м)-KWE-D

Модель SMA(м)-KWE-D подходит для проектов, где необходимо компактно разместить высокочастотное гнездо на стенке корпуса и выполнить соединение пайкой с внутренней частью устройства. По сравнению с прямым корпусным разъемом угловая конструкция дает больше возможностей для компоновки и может быть удобнее в малогабаритных устройствах.

Если требуется именно SMA гнездо 50 Ом, угловой разъем на корпус под пайку, SMA(м)-KWE-D представляет собой готовое решение для монтажа в радиоэлектронную аппаратуру и различные RF-устройства.

Другие SMA-разъемы Proline

Для различных схем монтажа и конструктивных требований в каталоге Proline можно подобрать другие варианты высокочастотных SMA-разъемов.

• Все высокочастотные SMA-разъемы — общий каталог SMA-коннекторов и вариантов исполнения.
• SMA(м)-KE-A — прямой разъем на корпус под пайку.
• SMA(м)-KE-B — прямое корпусное исполнение под пайку.
• SMA(м)-KFD2 — корпусной SMA-разъем с двухточечным фланцевым креплением.
• SMA(м)-KFD4 — SMA-разъем на корпус с фланцем на четыре отверстия.
