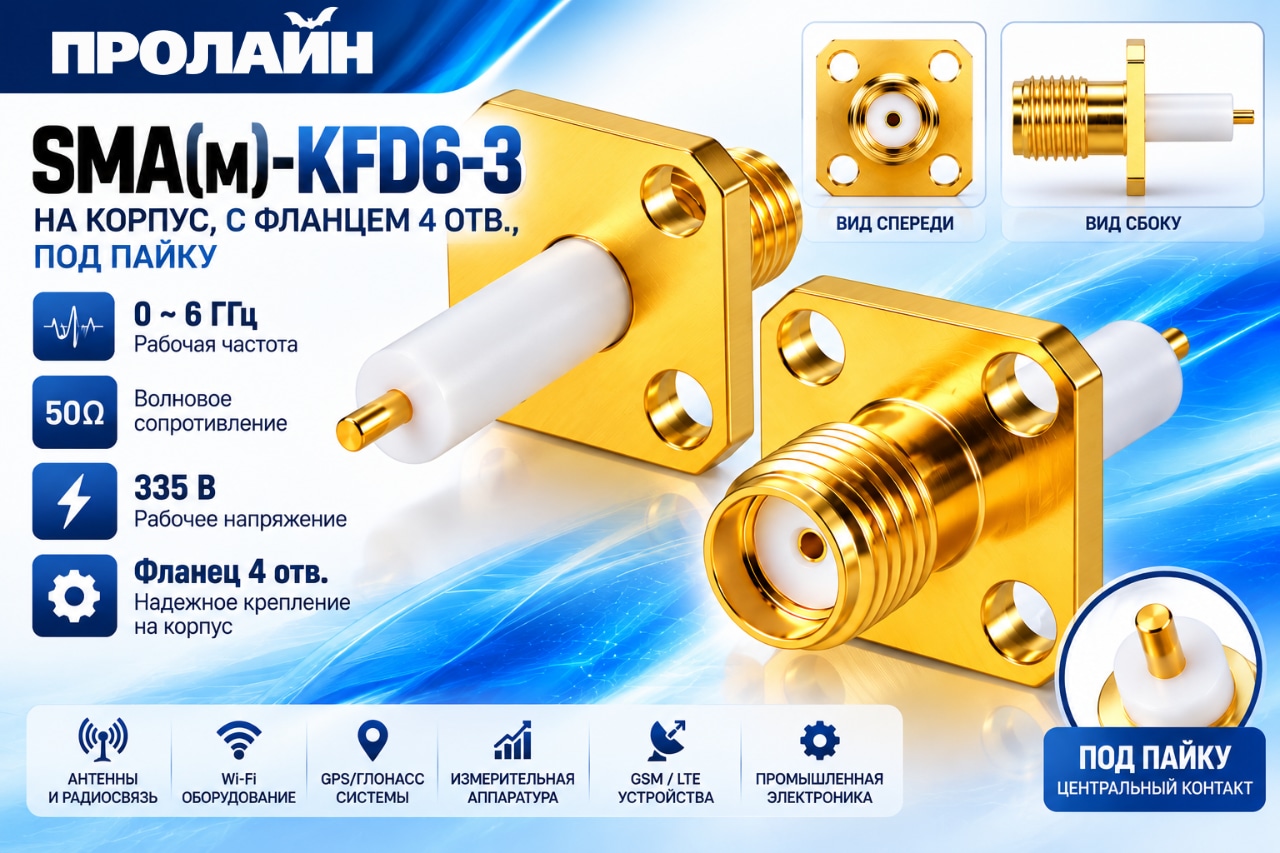

Разъем на корпус, с фланцем 4 отв., под пайку 18,5 мм SMA(м)-KFD6-3

О товаре

SMA(м)-KFD6-3 - фланцевый высокочастотный разъем на корпус под пайку, компактный высокочастотный коаксиальный разъем типа SMA, гнездо (мама), предназначенный для стационарной установки на корпус прибора, металлическую панель или шасси оборудования. Квадратный фланец с четырьмя монтажными отверстиями обеспечивает надежную механическую фиксацию разъема, а вывод под пайку позволяет выполнить прочное электрическое соединение внутри устройства. Такой вариант монтажа особенно удобен при изготовлении и ремонте радиочастотного оборудования, антенных модулей, усилителей, измерительных приборов, приемопередающих устройств, беспроводных систем, GPS/ГЛОНАСС-оборудования, Wi-Fi и другой аппаратуры, где требуется вывести стандартный SMA-интерфейс непосредственно на корпус.

Преимущества SMA(м)-KFD6-3

• Фланцевое крепление на 4 отверстия — надежная фиксация разъема на панели и устойчивость к механическим нагрузкам.
• Исполнение SMA Female — стандартное гнездо SMA с резьбовым соединением для совместимого ответного штекера.
• Монтаж на корпус — подходит для установки на переднюю, заднюю или боковую панель радиоэлектронного оборудования.
• Вывод под пайку — удобен для непосредственного подключения проводника, коаксиальной линии или внутреннего ВЧ-тракта устройства.
• Волновое сопротивление 50 Ом — стандартное значение для большинства радиочастотных, антенных и телекоммуникационных систем.
• Компактные размеры — позволяют использовать разъем в малогабаритных приборах и плотной компоновке.
• Резьбовая фиксация SMA — обеспечивает стабильный механический контакт и снижает риск самопроизвольного разъединения.
• Металлический корпус — обеспечивает механическую прочность и экранирование зоны соединения.

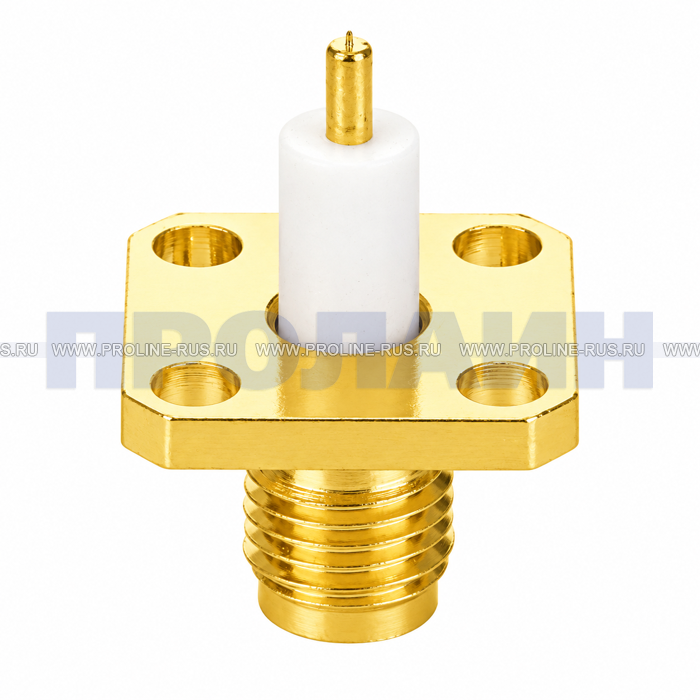

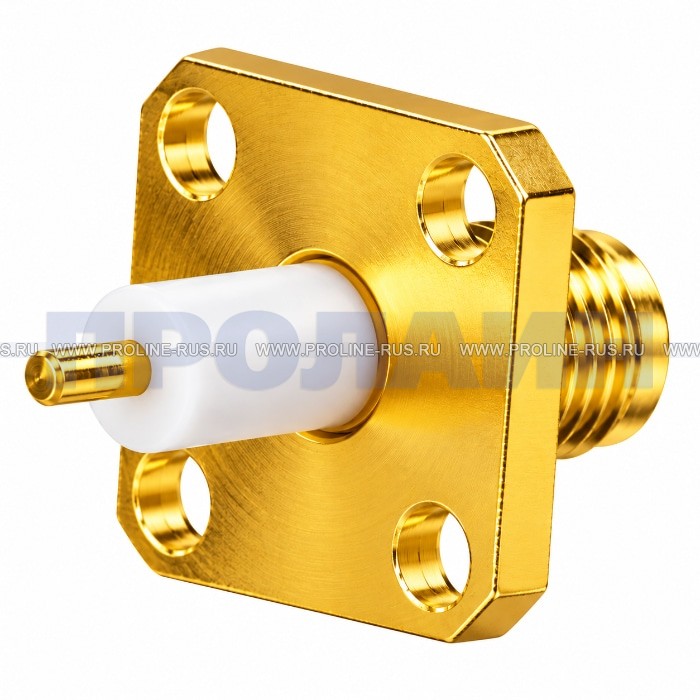

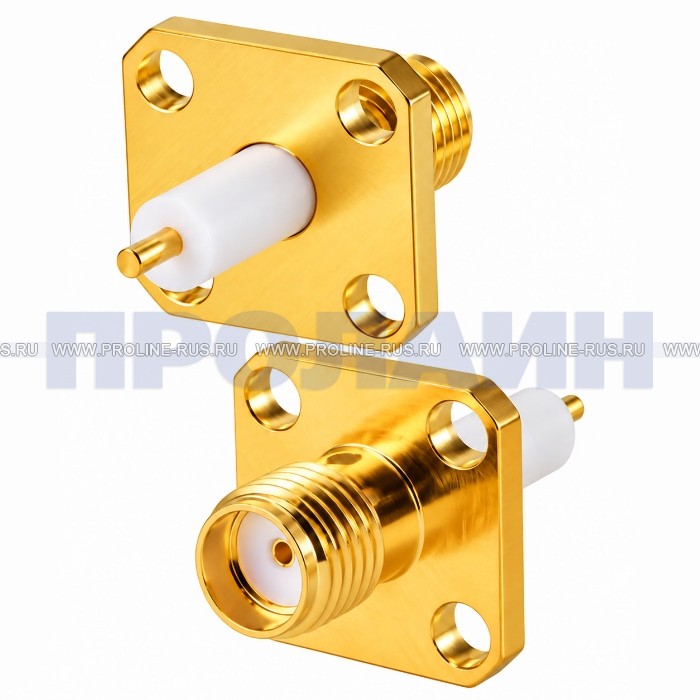

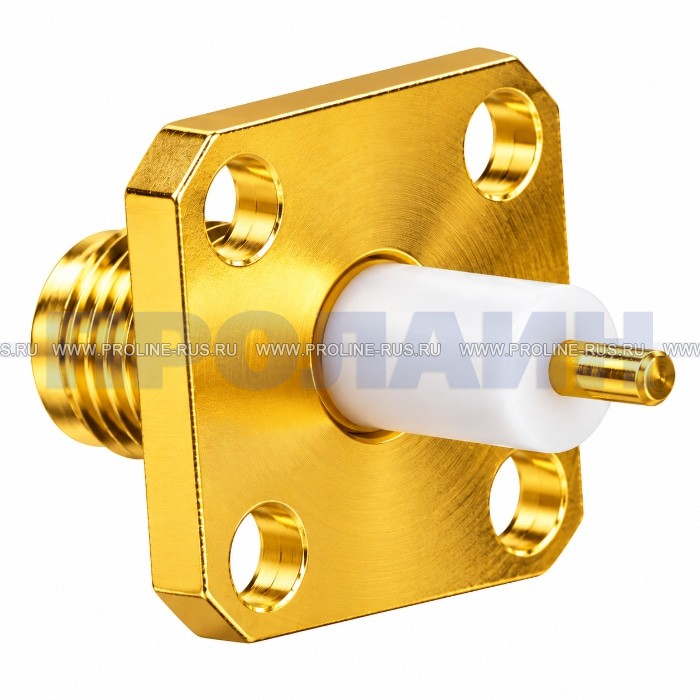

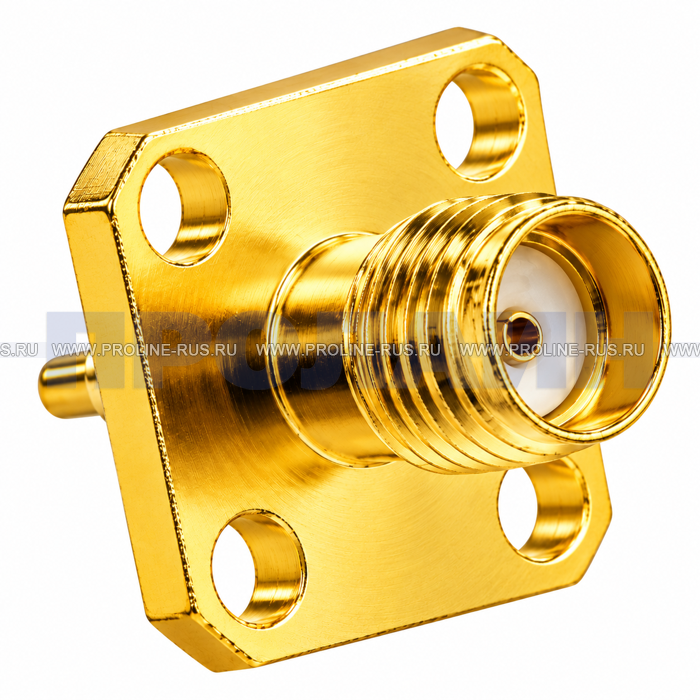

Конструкция фланцевого SMA-разъема

SMA(м)-KFD6-3 выполнен в виде прямого приборного коаксиального разъема. С наружной стороны корпуса располагается резьбовая часть интерфейса SMA и центральный контакт гнездового типа. Разъем установлен на квадратном металлическом фланце с четырьмя отверстиями для крепежа. С внутренней стороны расположен изолятор и контактный вывод, предназначенный для пайки.

Фланцевая конструкция позволяет передавать механическую нагрузку от подключенного кабеля непосредственно на корпус оборудования, а не на печатную плату или внутренние проводники. Это особенно важно для устройств, в которых антенный или измерительный кабель регулярно подключается и отключается.

Основные характеристики

• Тип разъема: SMA.
• Исполнение: гнездо, SMA Female, «мама».
• Конструкция: прямой приборный разъем.
• Монтаж: на корпус / панель / шасси.
• Крепление: квадратный фланец, 4 монтажных отверстия.
• Подключение внутреннего проводника: пайка.
• Волновое сопротивление: 50 Ом.
• Рабочее напряжение для аналогичных фланцевых SMA-разъемов серии Proline: 335 В.
• Тип фиксации ответного разъема: резьбовое соединение SMA.
• Назначение: передача высокочастотного сигнала между внутренней схемой устройства и внешним коаксиальным трактом.

Где применяется SMA(м)-KFD6-3

Фланцевое SMA-гнездо удобно использовать практически в любом оборудовании, где необходимо организовать надежный внешний коаксиальный порт на корпусе устройства.

• антенные входы и выходы радиочастотного оборудования;
• Wi-Fi и беспроводные модули;
• GPS и ГЛОНАСС приемники;
• GSM, LTE и другие системы радиосвязи;
• радиомодемы и приемопередающие устройства;
• генераторы, анализаторы и измерительные приборы;
• антенные усилители и фильтры;
• радиолюбительское оборудование;
• СВЧ-модули и лабораторные устройства;
• системы телеметрии и дистанционного управления;
• промышленная электроника;
• опытные образцы и самостоятельно разработанные электронные устройства.

Монтаж SMA(м)-KFD6-3 на корпус

Перед установкой рекомендуется точно разметить посадочное место согласно механическим размерам разъема. Центральная часть устанавливается в отверстие панели, после чего квадратный фланец фиксируется четырьмя винтами. Контактный вывод с внутренней стороны корпуса соединяется с высокочастотным трактом пайкой.

При проектировании ВЧ-тракта желательно делать соединение от разъема до платы или коаксиальной линии как можно короче. Необходимо избегать длинных неизолированных проводников, резких изменений геометрии линии и избыточного количества припоя — это помогает уменьшить паразитные параметры и сохранить стабильность высокочастотного соединения.

На что обратить внимание при выборе SMA-разъема

Перед заказом проверьте не только внешний вид и способ монтажа, но и пол разъема, геометрию центрального контакта, размеры фланца и расположение монтажных отверстий. SMA и RP-SMA внешне похожи, однако отличаются конфигурацией центральных контактов и не являются прямой заменой друг другу.

• тип интерфейса — SMA или RP-SMA;
• гнездо («мама») или штекер («папа»);
• волновое сопротивление линии;
• способ крепления к корпусу;
• количество монтажных отверстий;
• размер и межосевое расстояние отверстий фланца;
• длина корпуса и внутреннего изолятора;
• диаметр и длина контактного вывода;
• способ подключения — пайка, печатная плата, обжим или другой вариант;
• допустимый диапазон рабочих частот конкретного исполнения.

Другие высокочастотные SMA-разъемы Proline

Посмотреть другие варианты исполнения можно в разделе высокочастотные разъемы SMA. Для других способов крепления и размеров фланца также можно рассмотреть SMA(м)-KFD4 — гнездо на корпус с фланцем 4 отверстия под пайку и SMA(м)-KFD2 — гнездо на корпус с фланцем под пайку.

Если необходимо соединить устройства с различными стандартами ВЧ-разъемов, перейдите в раздел разъемы и переходники, где представлены высокочастотные разъемы, адаптеры и переходники для построения коаксиальных трактов.

Почему для приборного монтажа используют SMA

Разъемы SMA широко применяются в компактной радиоэлектронной аппаратуре благодаря небольшим размерам, резьбовой фиксации и возможности построения согласованных коаксиальных трактов. Приборное фланцевое исполнение особенно удобно там, где разъем должен быть жестко закреплен непосредственно на металлической панели оборудования.

В отличие от разъемов, установленных только на печатной плате, фланцевое крепление принимает на себя значительную часть нагрузки при подключении и отключении кабеля. Это делает конструкцию удобной для лабораторной, промышленной и эксплуатационной аппаратуры.

Часто задаваемые вопросы о SMA(м)-KFD6-3

Купить SMA(м)-KFD6-3 для установки на корпус

SMA(м)-KFD6-3 подходит для проектов, где требуется компактное и механически надежное высокочастотное гнездо SMA с четырехточечным фланцевым креплением и выводом под пайку. Такое исполнение удобно для серийного производства, ремонта оборудования, модернизации радиоаппаратуры и самостоятельной разработки электронных устройств.

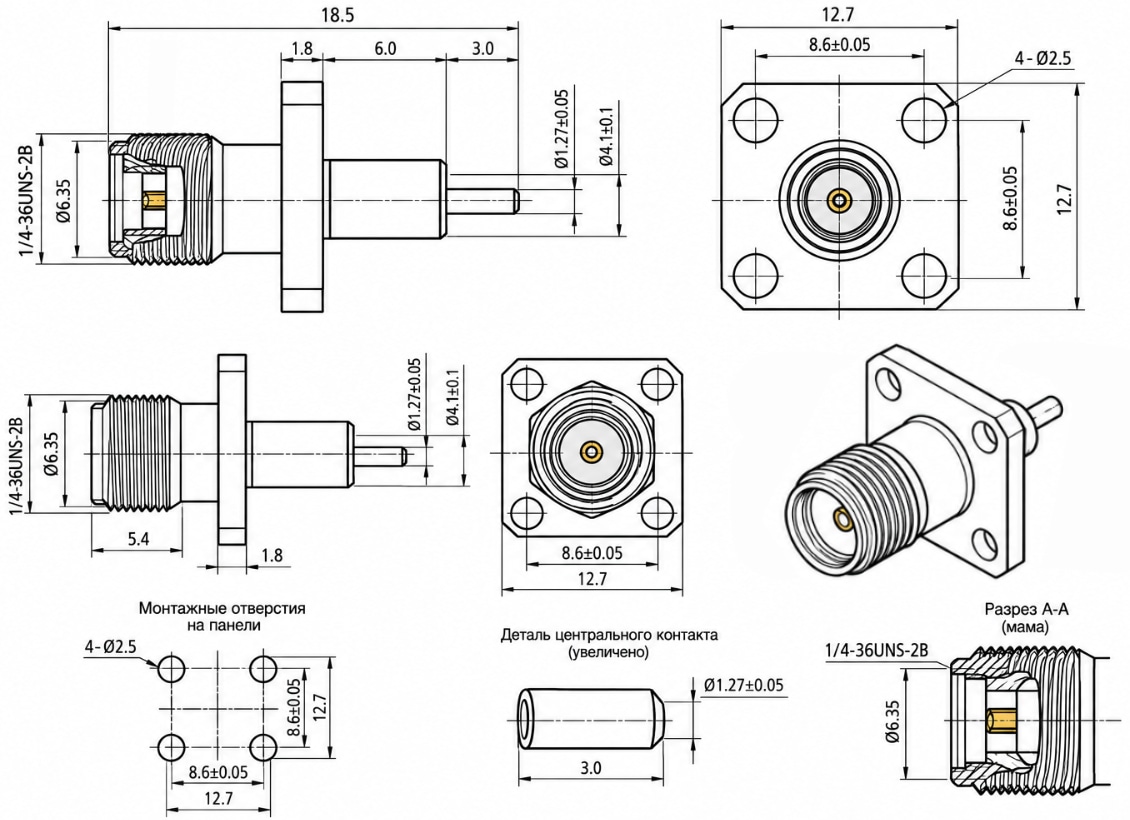

Перед заказом рекомендуем сопоставить габаритный чертеж разъема с посадочным местом вашего оборудования, а также проверить тип ответного SMA-разъема, волновое сопротивление и рабочий частотный диапазон системы.
