Разъем питания XT60-ANYTYPE(п) (клеммник)

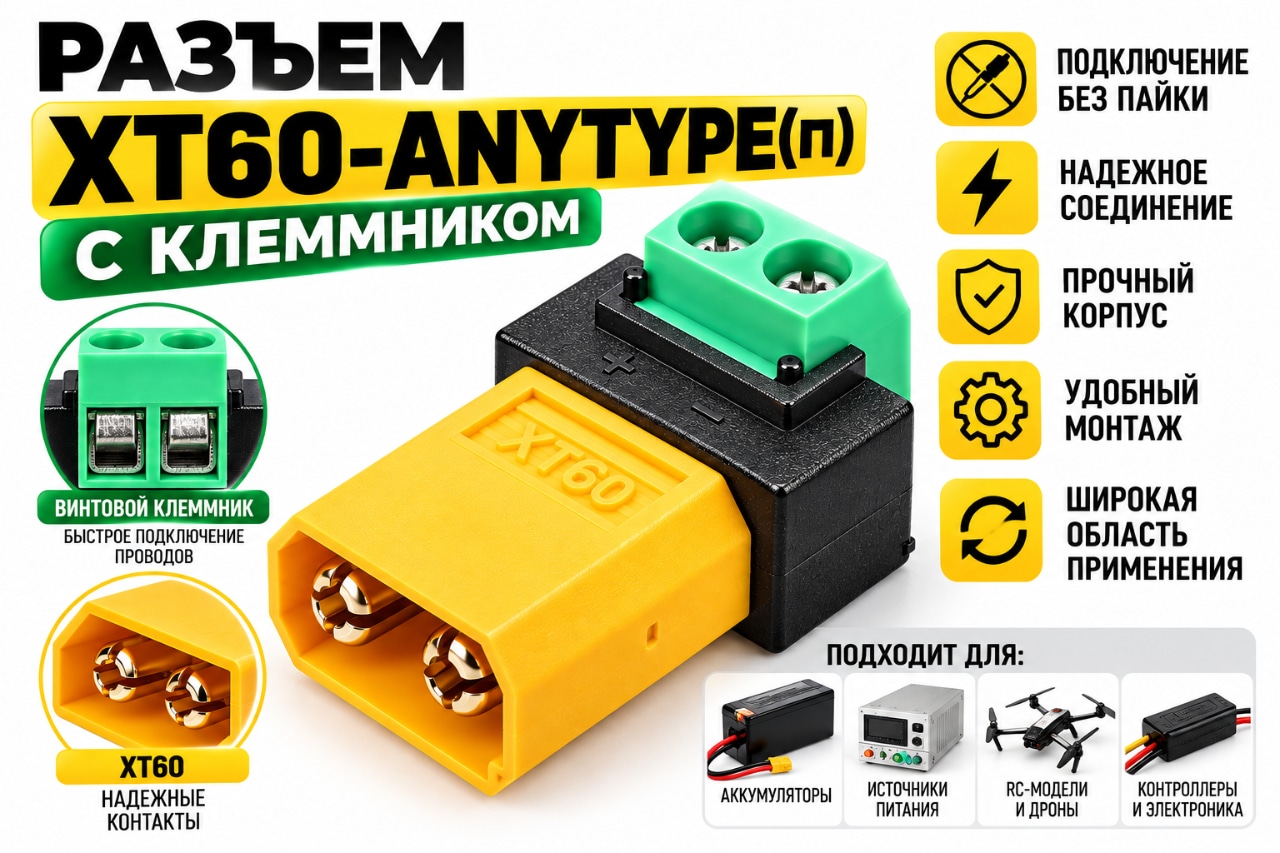

Разъем XT60-ANYTYPE(п) с клеммником — быстрое подключение питания без пайки - компактный силовой разъем-переходник для подключения двухпроводной линии питания к оборудованию с интерфейсом XT60. Конструкция объединяет разъем стандарта XT60 и двухконтактную винтовую клеммную колодку, благодаря чему проводники можно подключить непосредственно к клеммам без пайки разъема и без специального обжимного инструмента.

Такой вариант особенно удобен при монтаже, испытаниях, ремонте и модернизации оборудования, когда требуется быстро соединить аккумулятор, источник постоянного напряжения, контроллер, зарядное устройство или другой узел с разъемом XT60. Достаточно зачистить провода, соблюсти полярность «+» и «−», установить проводники в клеммы и надежно затянуть винтовые зажимы.

XT60 широко применяется в цепях постоянного тока благодаря компактному корпусу, защищенной от случайного переполюсовывания геометрии соединителя и надежному контактному соединению. Использование клеммника делает интерфейс более удобным для монтажных и сервисных работ, позволяя подключать обычный двухжильный кабель без изготовления отдельного кабеля с припаянным XT60.

Преимущества XT60-ANYTYPE(п) с винтовым клеммником

• Монтаж без пайки — провод подключается непосредственно к винтовой клеммной колодке.
• Два контакта питания — отдельные линии для положительного и отрицательного проводника.

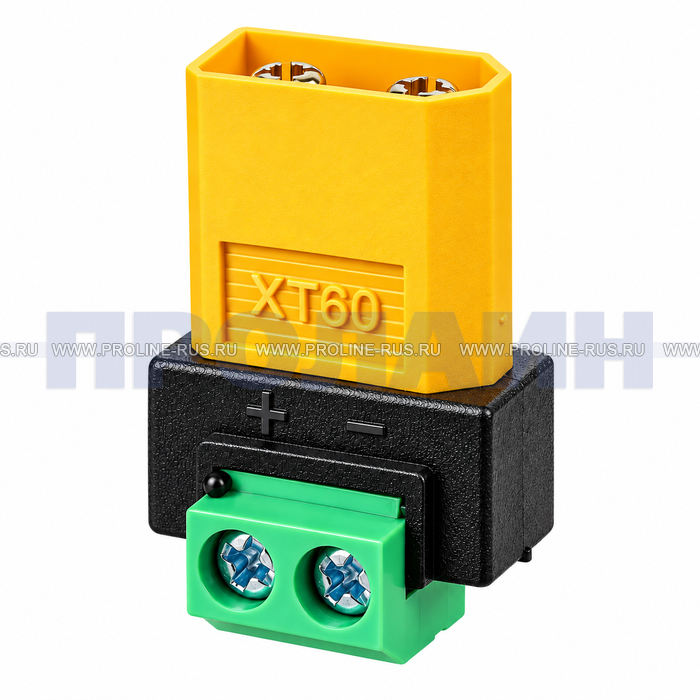

• Удобное соблюдение полярности благодаря обозначениям «+» и «−» на корпусе адаптера.

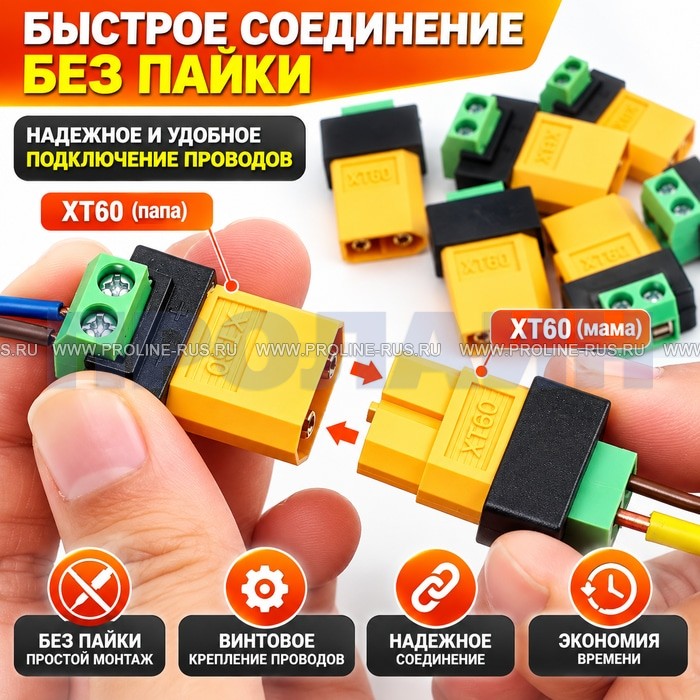

• Быстрое подключение и демонтаж при настройке, ремонте или временном подключении оборудования.
• Совместимость с интерфейсом XT60 для подключения аккумуляторов, контроллеров и другого оборудования с соответствующим ответным разъемом.
• Компактная конструкция, удобная для монтажа в ограниченном пространстве.
• Механическая фиксация проводов винтами без необходимости использовать паяльник и расходные материалы для пайки.
• Подходит для постоянного тока DC и различных низковольтных систем питания с учетом допустимых параметров всей электрической цепи.

Конструкция разъема XT60 с клеммной колодкой

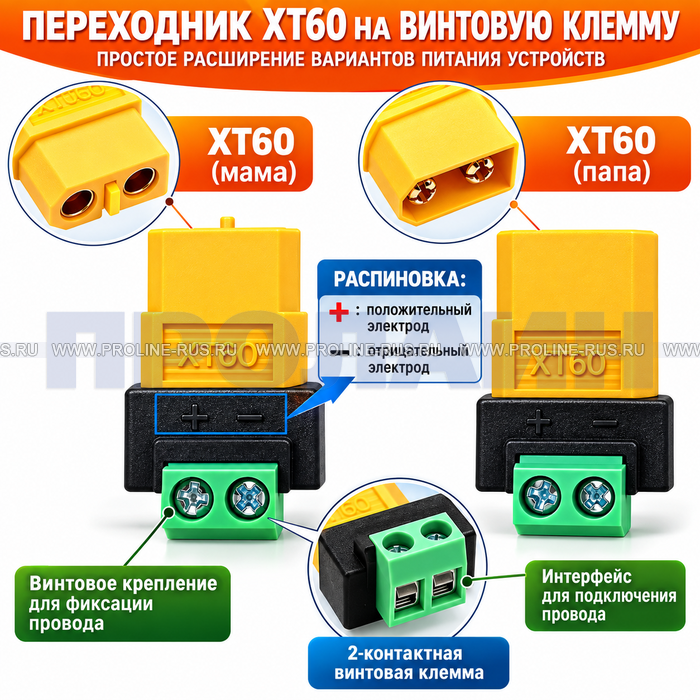

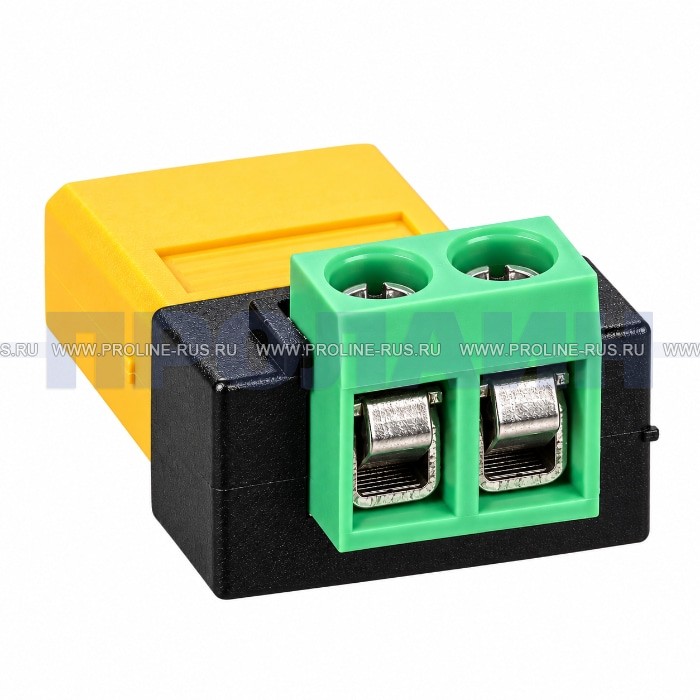

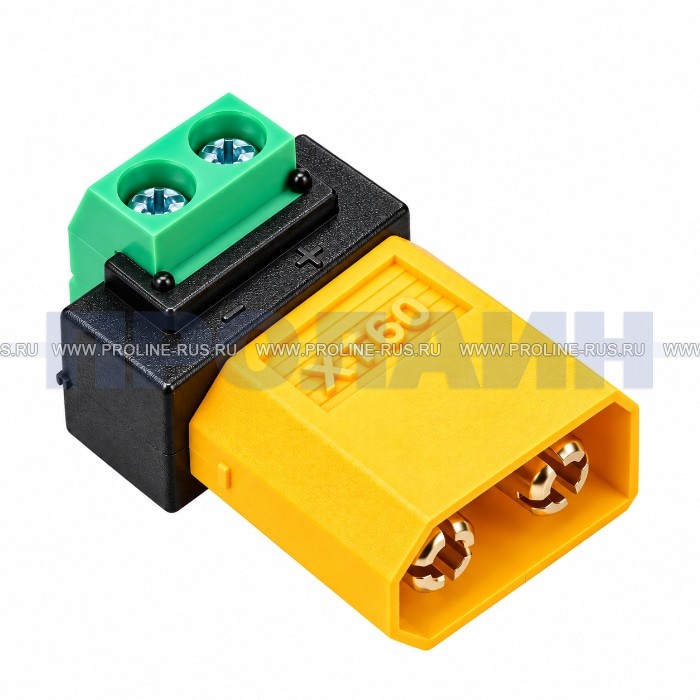

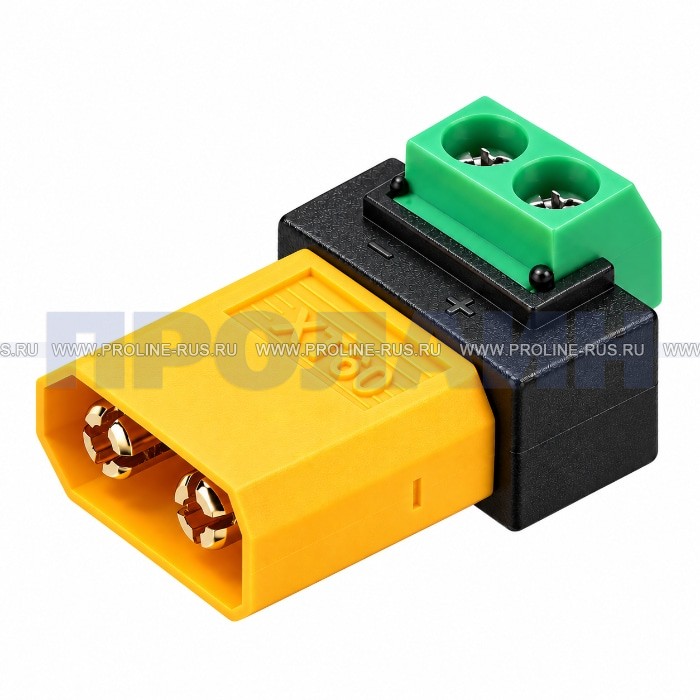

Адаптер состоит из интерфейса XT60, изолирующего корпуса и двухпозиционного клеммника. Со стороны XT60 электрическое соединение выполняется через два силовых контакта, а с противоположной стороны питание подводится обычными проводниками через винтовые зажимы. Такая конструкция превращает стандартный XT60 в удобный переходник XT60 на клеммы.

Для оригинальных разъемов семейства XT60 производитель AMASS применяет корпус из полиамида и металлические контакты с золотым покрытием. Однако при использовании готового адаптера XT60 с клеммником максимально допустимые ток и напряжение следует определять по характеристикам всего изделия, включая клеммную колодку, внутренние соединения, сечение подключаемого кабеля и условия эксплуатации.

Где применяется XT60-ANYTYPE(п)

Разъем XT60 с клеммником подходит для задач, где требуется соединить двухпроводную цепь питания с оборудованием, оснащенным интерфейсом XT60. Он может использоваться как при постоянном монтаже, так и в качестве сервисного или испытательного переходника.

Как подключить XT60-ANYTYPE(п) к проводу

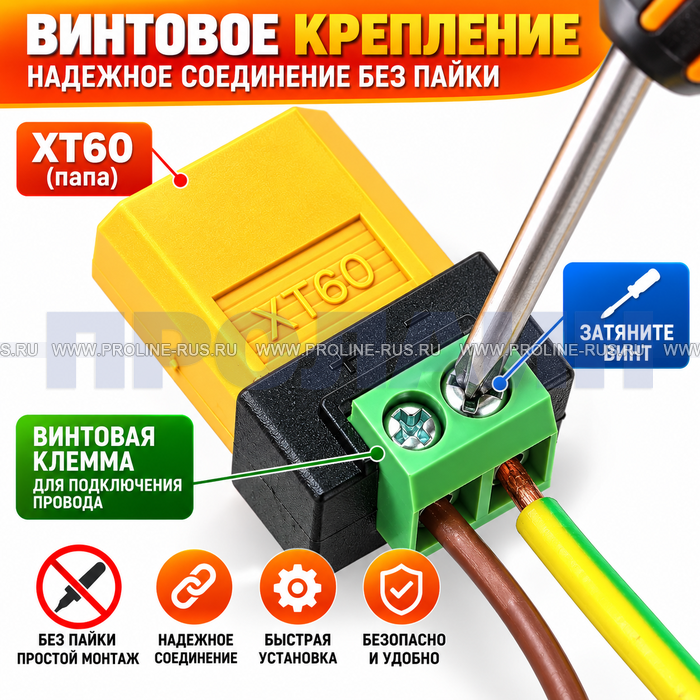

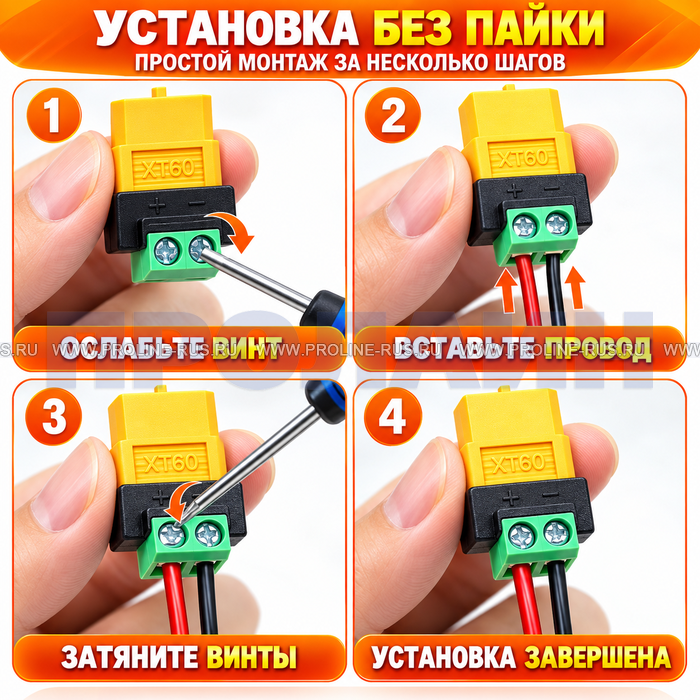

Перед подключением необходимо полностью отключить источник питания. Зачистите концы двух проводников на длину, достаточную для установки в клеммник, не оставляя оголенную токопроводящую часть снаружи зажима. Ослабьте винты клеммной колодки, вставьте проводники в соответствующие контакты и затяните винты.

Обязательно проверьте полярность перед подключением оборудования: положительный провод подключается к контакту «+», отрицательный — к «−». После монтажа рекомендуется слегка потянуть каждый провод и убедиться, что он надежно зафиксирован в клемме.

Сечение кабеля, рабочий ток и напряжение необходимо выбирать с учетом параметров подключаемого оборудования и допустимой нагрузки именно готового переходника. Номинальные возможности самого интерфейса XT60 не означают автоматически, что клеммная часть адаптера рассчитана на такую же нагрузку.

Когда удобнее использовать XT60 с клеммником

Обычный разъем XT60 традиционно подключается к кабелю пайкой. Это обеспечивает компактное соединение, однако требует паяльного оборудования и определенного навыка. XT60-ANYTYPE(п) с клеммником ориентирован на ситуации, где важнее скорость подключения, возможность неоднократно менять кабель и отсутствие необходимости паять контакты.

Такой переходник особенно практичен на испытательном стенде, при поиске неисправностей, создании временной схемы, подключении лабораторного блока питания или модернизации существующего оборудования. При необходимости провод можно отсоединить и заменить другим, не меняя сам разъем XT60.

Полярность и безопасность подключения XT60

XT60 используется для передачи питания, поэтому правильная полярность имеет принципиальное значение. Перед подачей напряжения необходимо проверить соответствие контактов «+» и «−» как на клеммнике, так и на ответном разъеме подключаемого устройства. При сомнениях полярность следует проверить мультиметром.

Не допускайте попадания отдельных жил многожильного провода между соседними клеммами. Винтовые зажимы должны быть затянуты достаточно надежно для обеспечения стабильного электрического контакта, но без чрезмерного усилия, способного повредить клеммную колодку.
