Разъем питания XT60-ANYTYPE(м) (клеммник) |
|
Товар в наличии
180 руб.
Условия доставки
арт.: XT60-2K
|
||||
| Компании более 10 лет | Доставка по всей России | Техническая поддержка | Русифицированное ПО | Более 100 000 товаров |
О товаре

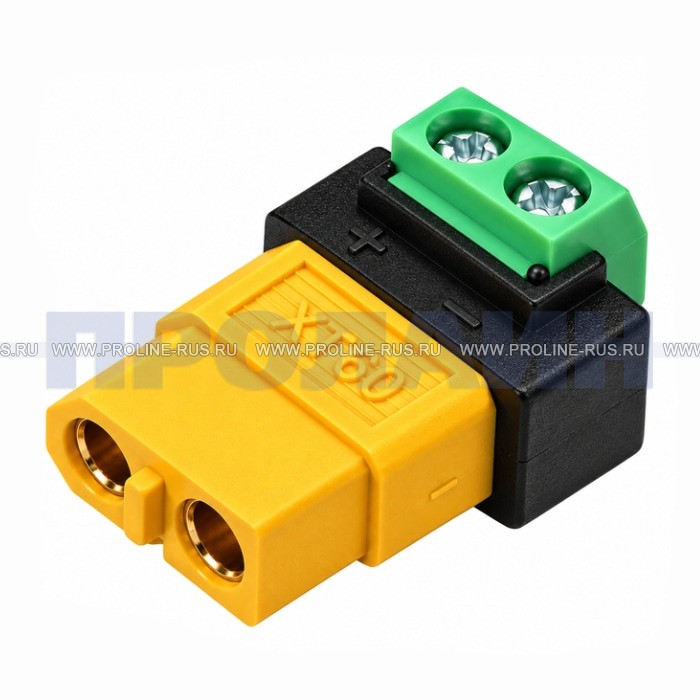

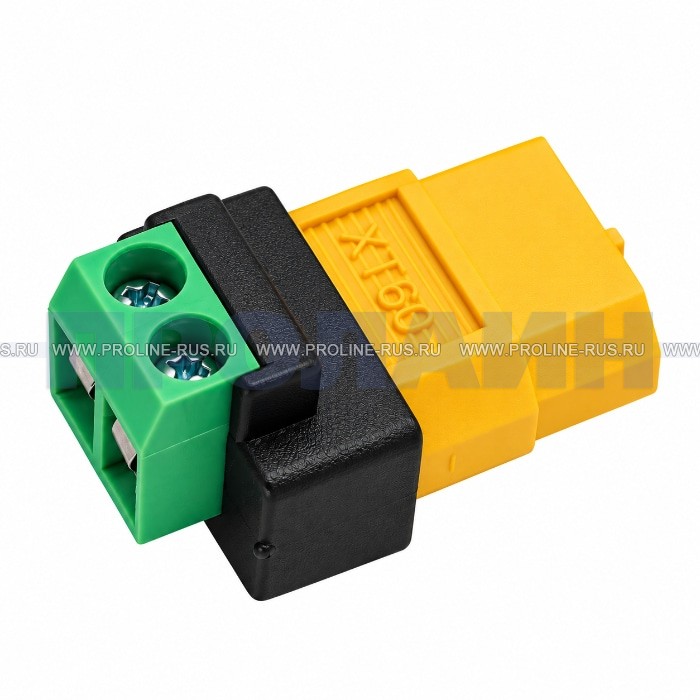

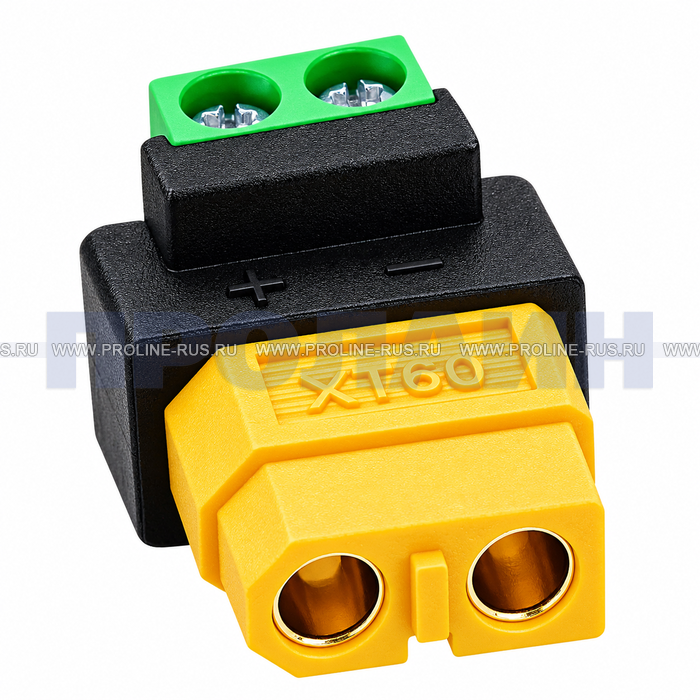

Разъем XT60-ANYTYPE(м) с клеммником — подключение XT60 без пайки - практичный двухконтактный переходник для подключения проводов питания к интерфейсу XT60 без непосредственной пайки кабеля к контактам разъема. Модель объединяет гнездовую часть XT60 («мама») и двухпозиционную винтовую клеммную колодку, благодаря чему монтаж выполняется обычной отверткой. Такой разъем XT60 с винтовым клеммником удобен для аккумуляторных систем, источников постоянного питания, радиомоделей, квадрокоптеров, контроллеров, тестовых стендов, портативной электроники и DIY-проектов. Провод можно быстро подключить, заменить или отсоединить без повторной пайки, сохраняя удобство разъемного соединения XT60.

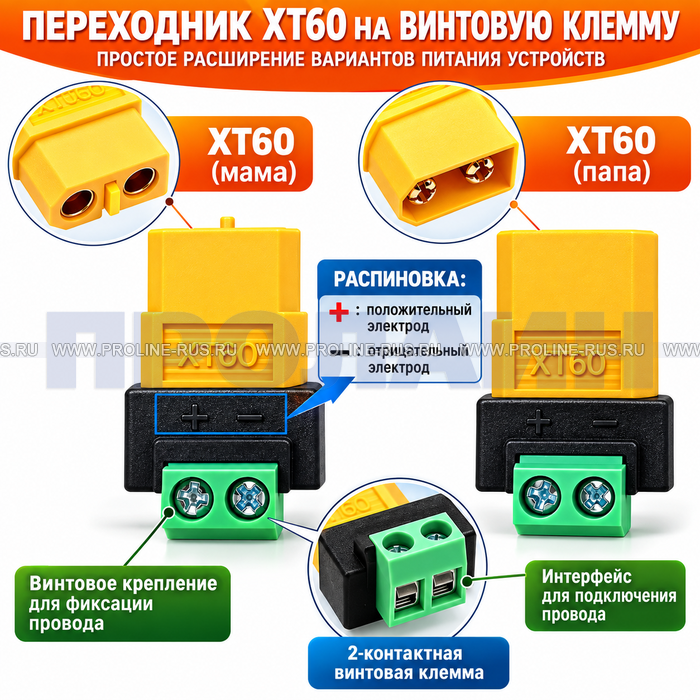

Полярность контактов обозначена на корпусе адаптера символами «+» и «−». Это упрощает монтаж и помогает снизить вероятность ошибочного подключения положительного и отрицательного проводников.
Преимущества XT60-ANYTYPE(м) с клеммником
- Подключение без пайки — проводники фиксируются винтами непосредственно в клеммной колодке.
- Гнездовой разъем XT60 («мама») для соединения с совместимой ответной частью XT60.
- Два контакта питания для положительного и отрицательного проводника.
- Маркировка полярности «+» и «−» непосредственно на корпусе адаптера.
- Быстрый монтаж с помощью обычной отвертки.
- Многократное подключение проводов без необходимости каждый раз перепаивать соединение.
- Компактная конструкция для монтажа в ограниченном пространстве.
- Удобен для диагностики и тестирования аккумуляторов, электронных модулей и источников питания.
- Подходит для постоянного тока DC при соблюдении допустимых параметров конкретной электрической цепи.
Как устроен переходник XT60 на винтовые клеммы
XT60-ANYTYPE(м) состоит из разъема XT60, изолирующего корпуса и двухконтактной клеммной колодки. Со стороны XT60 находятся два силовых контакта, а с противоположной стороны предусмотрены винтовые зажимы для подключения обычного двухжильного провода.
Такая конструкция позволяет использовать устройство как переходник XT60 на клеммы: вместо пайки кабеля к XT60 достаточно зачистить проводники, вставить их в соответствующие отверстия клеммника и зафиксировать винтами.
Сам стандарт XT60 рассчитан на работу с силовыми цепями постоянного тока. Для базового соединителя XT60-F производитель AMASS указывает латунные контакты с золотым покрытием, корпус из полиамида и рабочий температурный диапазон от −20 до +120 °C. Однако допустимый ток готового XT60-ANYTYPE(м) с клеммником необходимо определять по характеристикам всего адаптера, поскольку клеммная колодка, внутренние соединения, сечение провода и качество монтажа могут иметь меньшую допустимую нагрузку, чем собственно контактная пара XT60.
Где применяется XT60-ANYTYPE(м)
Гнездовой XT60 с винтовыми клеммами подходит для построения и обслуживания различных низковольтных цепей питания, где требуется быстрое разъемное соединение и возможность подключения кабеля без паяльника.
Основные области применения XT60-ANYTYPE(м)
- аккумуляторные батареи и аккумуляторные сборки;
- портативные электростанции и автономные источники питания;
- зарядные устройства;
- лабораторные блоки питания;
- радиоуправляемые модели;
- квадрокоптеры и другая беспилотная техника;
- контроллеры электродвигателей;
- робототехнические системы;
- электронные прототипы;
- DIY-проекты;
- тестовые и лабораторные стенды;
- временные монтажные соединения;
- диагностика аккумуляторов;
- ремонт и обслуживание электронной техники;
- переход с XT60 на обычный двухжильный провод.
Как подключить XT60-ANYTYPE(м) к проводу

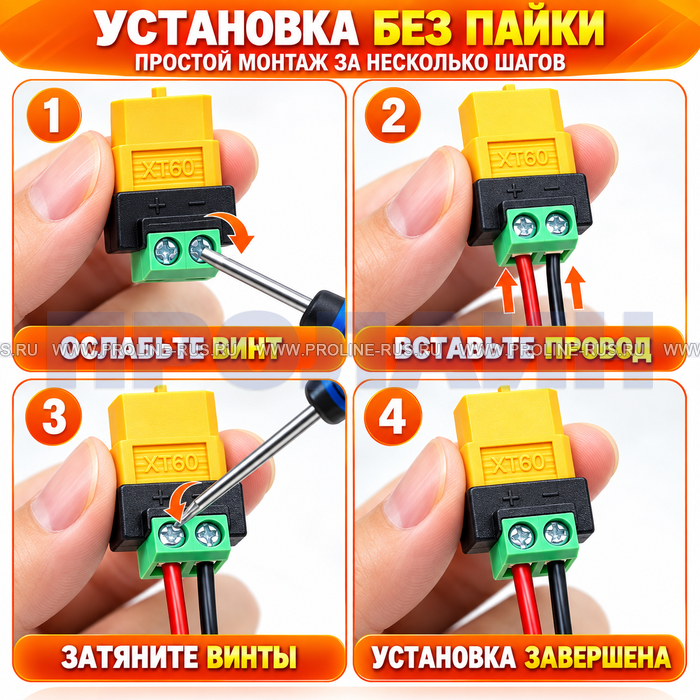

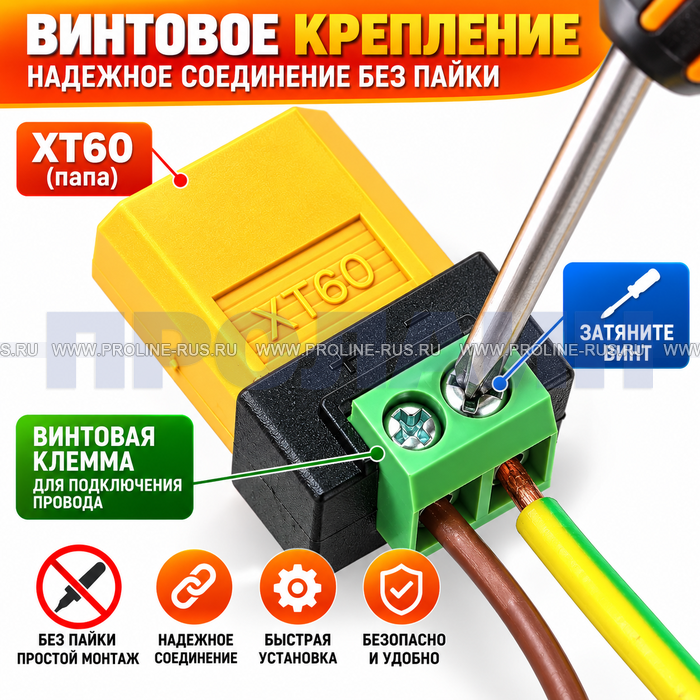

Перед монтажом полностью отключите питание электрической цепи. Ослабьте винты зеленой двухконтактной клеммной колодки, зачистите концы проводов и вставьте каждый проводник в соответствующий контакт.
Подключайте положительный провод к клемме «+», а отрицательный — к клемме «−». После установки проводов равномерно затяните винты и убедитесь, что жилы надежно зафиксированы и не могут свободно выйти из клеммника.
Оголенная часть проводника не должна выступать наружу настолько, чтобы возникала возможность случайного короткого замыкания. Для многожильного провода желательно обеспечить аккуратное формирование жил либо использовать подходящие наконечники, если они совместимы с размером клеммы.
Полярность XT60: почему важно проверить «плюс» и «минус»
XT60 используется преимущественно в цепях постоянного тока, поэтому перед соединением аккумулятора, контроллера или источника питания необходимо убедиться в правильной полярности. Одинаковая форма совместимых разъемов не отменяет необходимости проверить, какой контакт оборудования является положительным, а какой отрицательным.
Перед первым включением рекомендуется проверить полярность мультиметром. Особенно это важно при изготовлении переходников, ремонте существующей проводки или подключении оборудования неизвестной распиновки.
XT60 «мама» и XT60 «папа» — в чем отличие
XT60-ANYTYPE(м) используется как гнездовая ответная часть соединения. Для полноценного разъемного подключения требуется совместимая вторая половина XT60 соответствующего исполнения.
При выборе пары следует ориентироваться не только на визуальную форму корпуса, но и на тип контактной части, полярность и назначение уже установленного на оборудовании разъема. Это особенно важно при работе с аккумуляторными батареями, где неверное соединение может привести к короткому замыканию.
XT60 с клеммником или обычный XT60 под пайку
Классический кабельный XT60 обычно соединяется с проводом пайкой. Такой способ удобен для постоянной проводки, однако требует паяльника, припоя, навыков монтажа и дополнительного времени.
XT60-ANYTYPE(м) с клеммником удобнее для лабораторных работ, ремонта, настройки, прототипирования и случаев, когда кабели приходится периодически менять. Винтовое соединение позволяет выполнить монтаж и демонтаж значительно быстрее.
Когда особенно удобен XT60 с винтовыми клеммами
- если рядом нет паяльного оборудования;
- при временном подключении аккумулятора;
- для быстрого тестирования устройства;
- при частой замене подключаемого кабеля;
- при создании лабораторного стенда;
- для прототипирования электронной схемы;
- при ремонте или диагностике оборудования;
- когда требуется разборное соединение.
Как выбрать провод и рабочий ток
При подборе провода необходимо учитывать ток нагрузки, длину кабеля, температуру окружающей среды и допустимое сечение проводника для установленного клеммника. Недостаточное сечение может привести к падению напряжения и нагреву кабеля.
Для базового соединителя XT60-F производитель AMASS указывает номинальный ток 30 А и кратковременный ток до 60 А при определенных условиях испытаний. Эти значения характеризуют сам оригинальный разъем XT60 и не должны автоматически переноситься на готовый переходник XT60-ANYTYPE(м) с винтовой клеммой. Максимальную нагрузку собранной цепи следует выбирать по самому слабому элементу: клеммнику, внутреннему соединению, кабелю или ответному разъему.
Рекомендации по безопасному монтажу
- выполняйте монтаж только при отключенном источнике питания;
- обязательно проверяйте полярность перед включением;
- не допускайте соприкосновения оголенных проводников;
- надежно затягивайте винты клеммника;
- не используйте поврежденные или окисленные контакты;
- выбирайте сечение кабеля с учетом реального рабочего тока;
- не превышайте допустимую нагрузку самого слабого элемента соединения;
- после монтажа слегка потяните каждый провод и убедитесь в надежности его фиксации.
Другие разъемы и клеммные переходники Proline-Rus
Другие решения для коммутации можно подобрать в разделе «Разъемы и переходники». Для подключения цепей постоянного питания также рекомендуем посмотреть категорию «Разъемы для питания».
Для оборудования с цилиндрическими DC-разъемами доступны DJK-11K(м) с клеммником и DJK-11K(п) с клеммником. Оба решения позволяют выполнять подключение проводов винтовыми клеммами без непосредственной пайки кабеля к разъему.
Часто задаваемые вопросы о XT60-ANYTYPE(м)
Что такое XT60-ANYTYPE(м) с клеммником?
Это переходник, объединяющий гнездовой интерфейс XT60 и двухконтактную винтовую клеммную колодку. Он позволяет подключить два провода питания к XT60 без непосредственной пайки проводников к контактам разъема.
Нужно ли паять провод к XT60-ANYTYPE(м)?
Нет. Провод устанавливается в клеммную колодку и фиксируется винтом. Для монтажа обычно достаточно отвертки подходящего размера.
Сколько проводов подключается к разъему?
К клеммнику подключаются два проводника: положительный «+» и отрицательный «−».
Что означает обозначение «м» в XT60-ANYTYPE(м)?
В наименовании товара «м» обозначает исполнение «мама», то есть гнездовую часть разъемного соединения XT60.
Где можно использовать XT60 с клеммником?
Переходник подходит для аккумуляторов, источников питания, контроллеров, радиомоделей, квадрокоптеров, робототехнических проектов, тестовых стендов и другой совместимой электроники постоянного тока.
Можно ли использовать XT60-ANYTYPE(м) для аккумулятора?
Да, при условии соответствия типа ответного разъема, полярности, напряжения и рабочего тока параметрам аккумулятора и подключаемого оборудования.
На какой ток рассчитан XT60?
Для базового разъема XT60-F AMASS указывает номинальный ток 30 А и кратковременный ток до 60 А при заданных условиях испытаний. У готового адаптера с винтовым клеммником фактическая допустимая нагрузка может быть ниже, поэтому необходимо ориентироваться на характеристики всего изделия и используемого кабеля.
Можно ли несколько раз подключать и отключать провод?
Да. Винтовая клемма позволяет повторно устанавливать проводники без перепайки. При каждом повторном подключении следует проверить состояние жил и надежность фиксации.
Как проверить полярность XT60?
Используйте обозначения «+» и «−» на корпусе переходника и сопоставьте их с распиновкой подключаемого оборудования. При любых сомнениях перед подачей питания проверьте полярность мультиметром.
Чем XT60-ANYTYPE(м) удобнее обычного XT60 под пайку?
Главное преимущество — возможность подключать и менять провод без паяльника. Это особенно удобно при тестировании, ремонте, прототипировании и создании временных соединений.
Где посмотреть другие клеммные разъемы?
Другие варианты представлены в каталоге разъемов и переходников, а решения для подключения питания — в разделе разъемов для питания Proline-Rus.
Посмотреть другие варианты можно в категории «Разъемы для питания» или в общем разделе «Разъемы и переходники» интернет-магазина Proline-Rus.
Технические характеристики
Основное |
|
| Тип соединения | соединение на клеммах (винт) |
| Контактов под провода | 2 |
| Разъем | XT60 м |
| Предельный ток | 30 А |
| Прендельное напряжение | 300 В |
| Размер | 30×18 мм |
| Сопротивление изолятора | не менее 50 МОм |
| Сопротивление контакта | не более 0.02 Ом |
| Диапазон рабочих температур | от -50 °C до +85 °C |
Комплектация
- Разъем - 1 шт.
