Блок управления Блок управления, t1 = 60 с, TSA = 4,5 с, t9 = 4,5 с, AC230 В / 50 Гц

О товаре

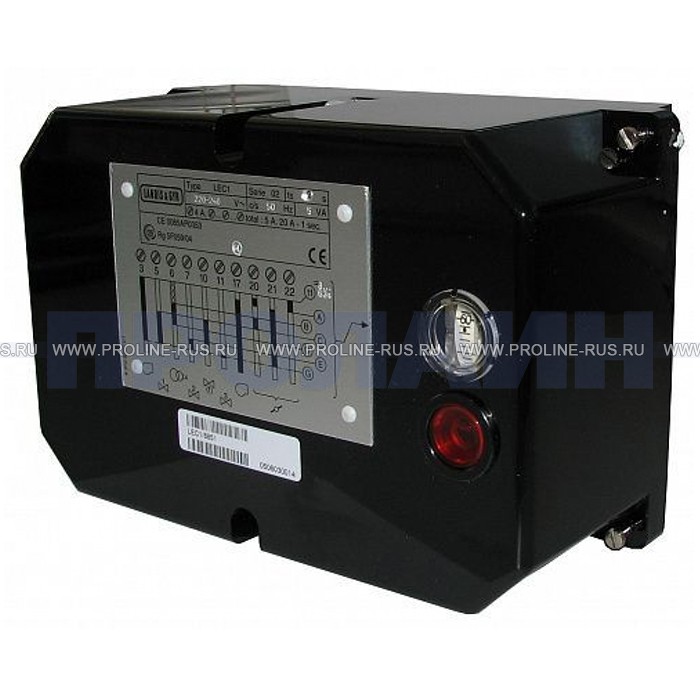

Топочный автомат Siemens LEC1/9503 представляет собой передовой микропроцессорный блок управления, разработанный для контроля и безопасного управления газовыми, жидкотопливными и комбинированными горелками средней и высокой мощности. Это устройство является ключевым элементом в системах автоматизации котельного оборудования, промышленных печей и теплогенераторов, работающих в прерывистом режиме. Модель LEC1/9503 от Siemens гарантирует соответствие строгим европейским стандартам безопасности (включая EN 298) и обеспечивает максимальную надежность и эффективность процесса сжигания топлива.

Основная задача контроллера горения – это выполнение всех этапов запуска, контроля пламени во время работы и безопасного отключения горелочного устройства. Благодаря встроенной системе самодиагностики, автомат непрерывно отслеживает состояние всех подключенных датчиков и исполнительных механизмов, предотвращая возникновение аварийных ситуаций.

Принцип работы

Программная последовательность автомата горения Siemens LEC1/9503 четко структурирована для обеспечения максимальной безопасности и эффективности. Стандартный цикл работы включает следующие фазы:

• Ожидание (Standby): Устройство находится в режиме ожидания команды на запуск.
• Запуск и самопроверка: После получения сигнала на запуск контроллер выполняет внутреннюю диагностику и проверку подключенных систем безопасности.
• Предварительная вентиляция (Pre-purge): Открывается воздушная заслонка, и включается вентилятор для продувки камеры сгорания и дымохода от остатков несгоревших газов.
• Розжиг (Ignition): По истечении времени предвентиляции подается напряжение на трансформатор розжига и открывается топливный клапан первой ступени. В течение безопасного времени розжига должно произойти стабильное воспламенение.
• Рабочий режим: После успешного обнаружения пламени автомат переходит в рабочий режим, управляя мощностью горелки в соответствии с сигналами от внешнего регулятора (например, термостата или датчика давления).
• Штатное отключение и поствентиляция (Post-purge): При снятии запроса на тепло топливные клапаны закрываются, и выполняется короткая продувка камеры сгорания для удаления продуктов горения.

Области применения

• Паровые и водогрейные котлы большой мощности.
• Промышленные теплогенераторы и воздушные отопители.
• Технологические печи (сушильные, обжиговые, плавильные).
• Установки для сжигания отходов.
• Оборудование для пищевой, химической и нефтегазовой промышленности.

Особенности

• Тип управления: Предназначен для управления модулируемыми или многоступенчатыми (двух- и трехступенчатыми) горелками, обеспечивая гибкую настройку мощности в зависимости от текущих потребностей системы.
• Режим работы: Рассчитан на прерывистый режим эксплуатации, что подразумевает обязательное отключение горелки как минимум один раз в 24 часа для выполнения цикла самопроверки.
• Контроль пламени: Поддерживает работу с различными типами датчиков пламени, что делает его универсальным решением:
• Ультрафиолетовые датчики пламени серии Siemens QRA...
• Ионизационные электроды (для газовых горелок).
• Высокий уровень безопасности: Реализованы функции контроля времени предварительной вентиляции, безопасного времени розжига и времени реакции на погасание пламени. При обнаружении любой неисправности (например, ложного света или сбоя датчика) автомат блокирует запуск или выполняет аварийное отключение.
• Информативная диагностика: Оснащен светодиодной индикацией для визуального контроля текущего состояния программы и кодов ошибок. Это значительно упрощает пусконаладочные работы и сервисное обслуживание, сокращая время простоя оборудования.
• Управление воздушной заслонкой: Интегрированная функция управления сервоприводом воздушной заслонки позволяет точно регулировать соотношение "топливо-воздух" на всех этапах работы, оптимизируя процесс горения и снижая выбросы вредных веществ.

Использование контроллера Siemens LEC1/9503 является залогом безопасной, экономичной и экологичной эксплуатации современного горелочного оборудования, обеспечивая его стабильную работу на протяжении всего срока службы.
