Блок управления Блок управления, t1 = 60 с, TSA = 4,5 с, t9 = 4,5 с, AC100 ... 110 В / 50 Гц

О товаре

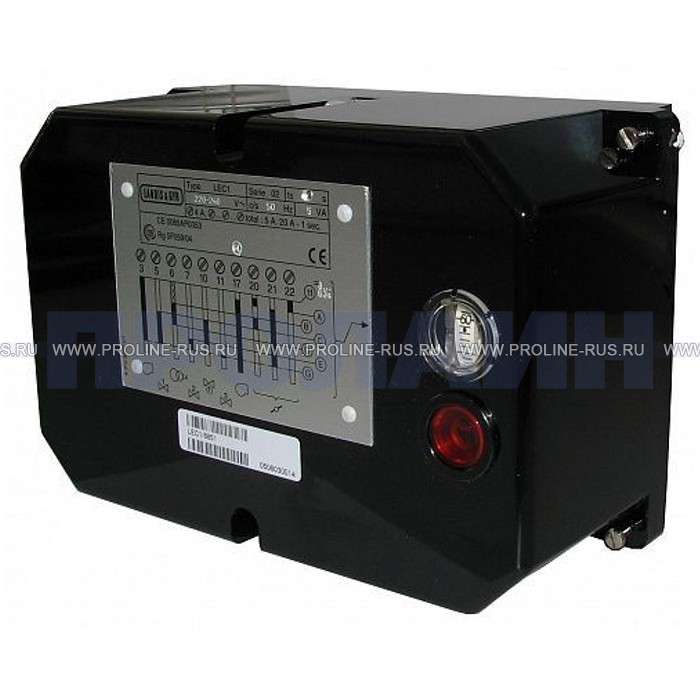

Топочный автомат Siemens LEC1/9501 — это высокотехнологичный микропроцессорный блок управления горелками, разработанный для обеспечения максимальной безопасности, эффективности и надежности в работе газовых, жидкотопливных и комбинированных горелок средней и большой мощности. Данное устройство предназначено для прерывистого режима эксплуатации, что подразумевает обязательное отключение системы как минимум один раз в 24 часа. Являясь ключевым элементом системы автоматизации котельного оборудования, контроллер LEC1/9501 от Siemens (ранее Landis & Staefa) гарантирует полное соответствие строгим европейским стандартам безопасности, включая EN 298.

Характеристики

• Производитель: Siemens AG
• Артикул: LEC1/9501
• Напряжение питания: AC 230 В (-15% / +10%)
• Частота сети: 50/60 Гц (±6%)
• Потребляемая мощность: ~12 ВА
• Предохранительное время (TSA): Зависит от конкретной модификации, программируется на заводе
• Время предварительной продувки (t1): Зависит от программы, управляется сервоприводом
• Время перед розжигом (t3): Стандартное значение для безопасного зажигания
• Типы совместимых датчиков пламени: Ионизационный зонд, УФ-датчики серии QRA...
• Класс защиты корпуса: IP40 (требуется установка в шкаф управления)
• Диапазон рабочих температур: -20 °C до +60 °C
• Монтаж: Устанавливается на специальный цоколь (приобретается отдельно)

Области применения

• Промышленные водогрейные и паровые котлы: Обеспечение стабильной и безопасной работы котельных установок на предприятиях.
• Теплогенераторы и воздухонагреватели: Управление горелочными устройствами в системах воздушного отопления складов, производственных цехов и ангаров.
• Технологические печи: Автоматизация процессов в сушильных камерах, печах для обжига и других промышленных установках, требующих точного контроля горения.
• Сжигание биогаза и специальных видов топлива: Адаптация для работы с различными типами горелок, включая те, что работают на нестандартном топливе.

Особенности

• Контроль последовательности запуска: Устройство строго контролирует все этапы пуска горелки, включая проверку герметичности газовых клапанов (при наличии внешнего реле), предварительную продувку камеры сгорания, управление сервоприводом воздушной заслонки, подачу сигнала на трансформатор розжига и открытие топливных клапанов.
• Надзор за пламенем: Для детекции пламени могут использоваться различные типы датчиков, что обеспечивает гибкость применения:
• Ионизационный электрод: для газовых горелок.
• Ультрафиолетовый датчик пламени: Siemens QRA... для контроля горения газа и жидкого топлива.
• Управление воздушной заслонкой: Контроллер управляет сервоприводом для установки заслонки в положения предварительной продувки, розжига и рабочей нагрузки, обеспечивая оптимальное соотношение топливо/воздух.
• Система самодиагностики и безопасности: При возникновении любой неисправности (посторонний свет перед запуском, отсутствие пламени после истечения предохранительного времени, обрыв цепи датчика) топочный автомат мгновенно переходит в состояние безопасной блокировки, предотвращая подачу топлива.

Выбор топочного автомата Siemens LEC1/9501 — это инвестиция в безопасность, энергоэффективность и бесперебойную работу вашего теплотехнического оборудования. Устройство представляет собой надежное и экспертное решение для автоматизации процессов горения в соответствии с мировыми стандартами.
